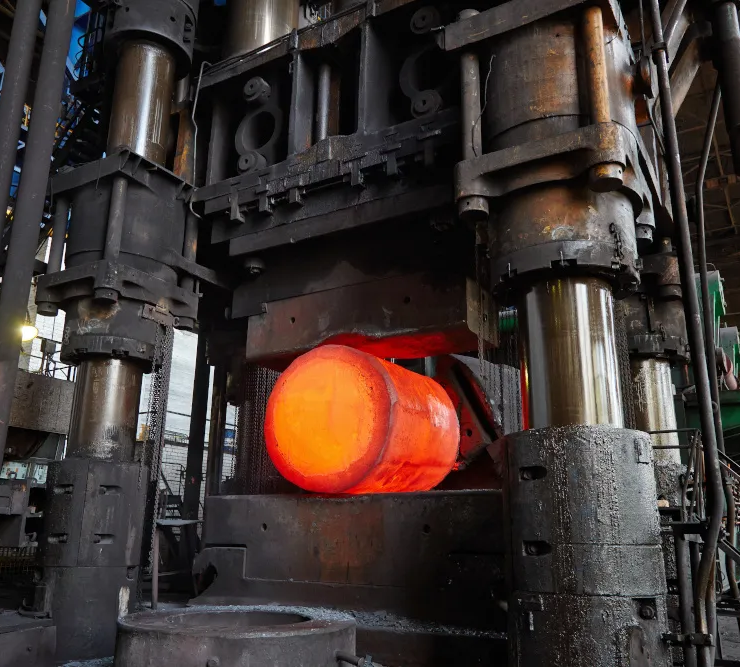

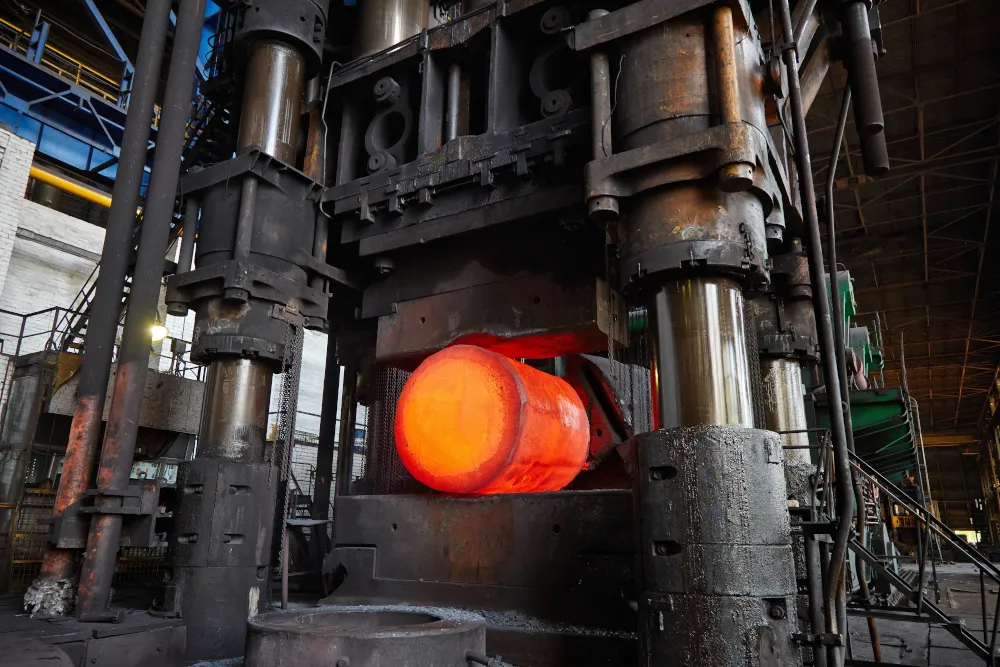

Zápustkové kování oceli

Optimalizace zápustkového kování pomocí infračervených pyrometrů a termokamer Optris

Pro řešení problémů s regulací teploty při kování v zápustkovém kladivu lze použít kombinaci infračervených pyrometrů a termokamer. Každé zařízení má specifické výhody pro různé aspekty procesu. Krátkovlnné infračervené (SWIR) kamery, jako jsou Xi 1M a PI 1M, jsou pro tento proces nezbytné, protože díky své schopnosti měřit ve správném rozsahu vlnových délek 0,85-1,1 µm mohou přesně detekovat povrchové teploty horkých kovů. To je zásadní, protože emisivita kovů je při dlouhých vlnových délkách velmi proměnlivá, což vede k nepřesným odečtům při použití dlouhovlnných infračervených kamer (LWIR).

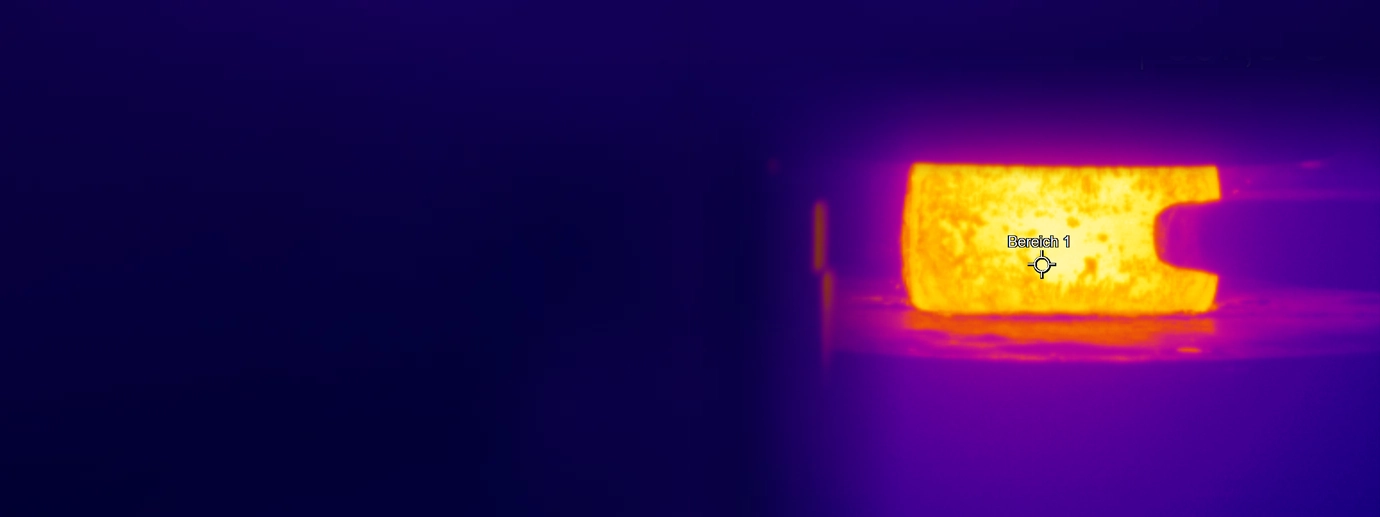

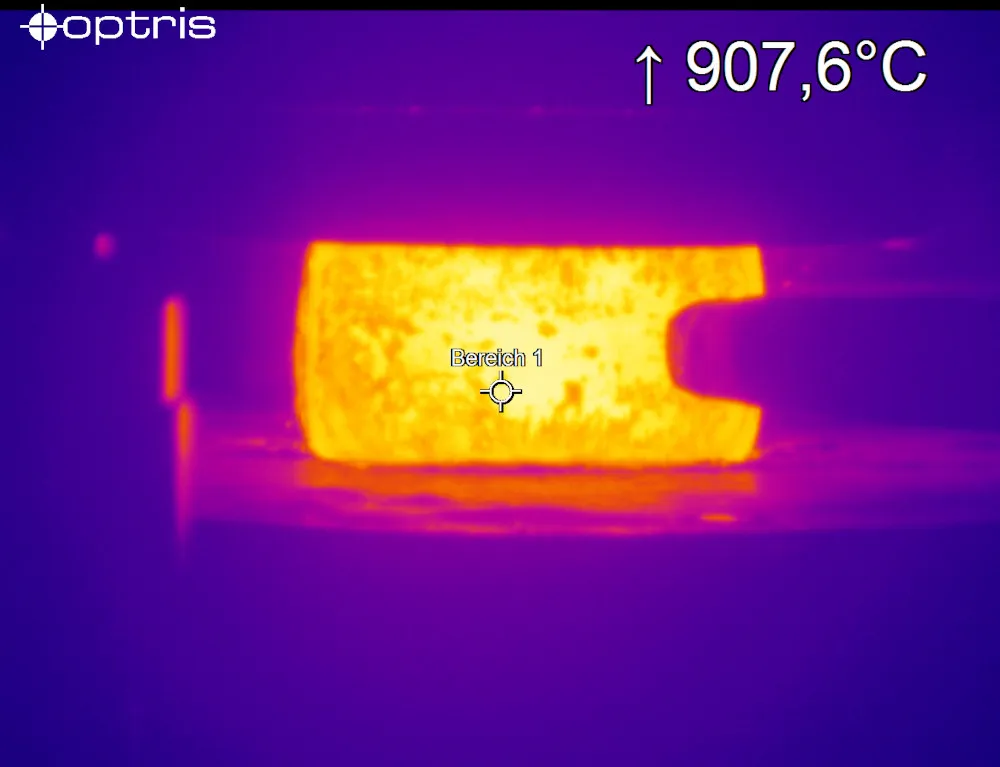

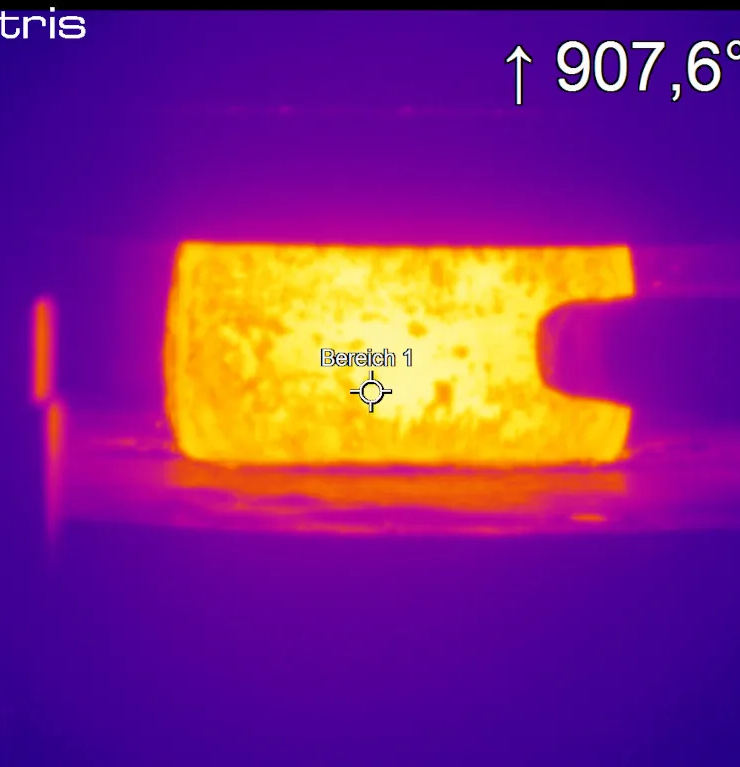

Například infračervená kamera Xi 1M je ideální pro nepřetržité sledování teploty povrchu obrobku. Díky širokému rozsahu měření od 450 °C do 1800 °C a vysoce dynamickému detektoru CMOS s rozlišením 396 x 300 pixelů poskytuje tato kamera přesné údaje o teplotě povrchu a detekuje horká místa v reálném čase. Její autonomní provoz a přímý analogový výstup z ní činí flexibilní nástroj pro integraci do průmyslových řídicích systémů, který zajišťuje, že teplota obrobku zůstane v optimálním rozmezí v průběhu celého procesu kování. Dalším klíčovým řešením je kamera PI 1M, známá svým ultrakompaktním designem a detektorem CMOS s vysokým rozlišením, který dokáže zobrazit až 764 x 480 pixelů při 32 Hz. Kamera PI 1M je výhodná pro rychlé procesy, má snímkovou frekvenci až 1 kHz a analogový výstup v reálném čase pro přesné sledování rychle se měnících teplot kovových povrchů.

Pro bodová měření je nepostradatelný pyrometr CTratio 1M. Tento robustní dvouspektrální teploměr s optickým vláknem dokáže měřit teploty od 450 °C do 3 000 °C s vysokým optickým rozlišením až 100:1, takže je ideální pro sledování teploty bucharu. Dvoukanálový režim CTratio 1M zajišťuje, že pyrometr může přesně měřit teplotu i v náročných podmínkách, kde může být kouř nebo prach.

Pyrometr CSvision je pokročilou možností bezkontaktního měření teploty, která je vybavena motorizovaným zaostřováním a možností videozaměřování pro přesné nastavení. Díky širokému rozsahu teplot od 550 °C do 3 500°C tento dvouspektrální pyrometr vyniká v nejnáročnějších kovářských prostředích a poskytuje zpětnou vazbu v reálném čase, kterou může obsluha využít k optimalizaci procesu.

A konečně pyrometr CTi 3M se používá pro aplikace s nižšími teplotami, je schopen měřit od 30 °C do 1850 °C a může monitorovat jak kladivo, tak chladicí fázi procesu.

Tato zařízení jsou hladce integrována do procesu kování a přenášejí data v reálném čase do řídicích systémů. To umožňuje operátorům upravovat parametry podle potřeby, aby byla zajištěna efektivita.

Důležitá je také robustnost těchto zařízení, protože pracují v náročném prostředí s prachem, vysokým teplem a mechanickými vibracemi. K ochraně optiky a zajištění nepřetržitého provozu se obvykle používají vodou chlazená pouzdra a systémy proplachování vzduchem.
