Poměrový pyrometr Optris CSvision R1M

Dvousložkový pyrometr CSvision R1M pro bezkontaktní měření teploty od 550 °C do 3000 °C.

S poměrovými pyrometry Optris řady CSvision se dvěma IR senzory je možné spolehlivě měřit teploty od 550 °C do 3000 °C z různých vzdáleností a bezkontaktně. Novinkou řady CSvision je přepínatelný dvoustupňový filtr pro snížení jasu, který usnadňuje pozorování a zaostření na velmi jasné objekty.

Poměrový pyrometr lze používat v prostředí od 0 °C do 65 °C bez dodatečného chlazení. Díky dvoukanálovému principu měření jsou infrasenzory CSvision do značné míry necitlivé na zahalení obrazu prachem, párou či znečištěným pozorovacím okénkem.

Technické parametry

Teplotní rozsah:

• 1. kanál:
• 550 ... 1800 °C (R1ML)
• 900 ... 3000 °C (R1MH)
• 2. kanál:
• 600 ... 1800 °C (R1ML)
• 1000 ... 3000 °C (R1MH)
• Spektrální rozsah: 0,8 - 1,1 μm
• Optické rozlišení (90 % energie):
• 100:1 (R1ML)
• 150:1 (R1MH)
• Přesnost systému (při Tamb= 23 ± 5 °C): ± (0,5 % odečtu + 2 °C)
• Opakovatelnost (při Tamb = 23 ± 5 °C): ± 0,3 % odečtu
• Teplotní rozlišení: 0.1 K
• Doba odezvy (90 % signálu): 1 ms - 10 s
• Sklon (nastavitelný pomocí programovacích tlačítek nebo analogového vstupu): 0.700 - 1.300
• Emisivita (nastavitelná pomocí programovacích tlačítek nebo analogového vstupu): 1,700: 0.050 - 1.000
• Zpracování signálu (parametr nastavitelný pomocí programovacích tlačítek nebo softwaru):
• 1 barevný režim / 2 barevné režimy; monitorování útlumu / alarmy; přidržení špičky, přidržení údolí, průměr, rozšířená funkce přidržení s prahem a hysterezí

Software / aplikace:

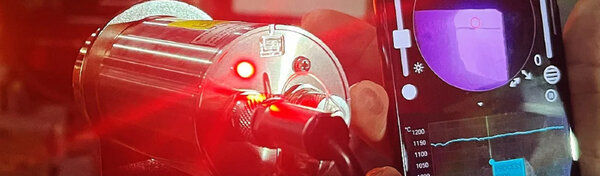

• Optris CompactPlus Connect / IRmobile (zdarma na neomezený počet PC, nebo zařízení s OS Android)

Komunikace a další údaje:

• Výstupy analogové: 2x 0/4 - 20 mA
• Výstupní impedance: max. 500 Ω (při napětí 8 - 30 V DC)
• Digitální rozhraní: USB, RS485, Modbus RTU3)
• I/O-pin: Programovatelný vstup/výstup: volitelný jako alarmový výstup
• (otevřený kolektor 24 V/ 1 A), vstup pro výstup spouštěného signálu a funkci udržení špičky nebo jako analogový vstup pro externí signál pro nastavení emisivity nebo sklonu
• Napájení: 8 - 30 V DC nebo napájení z USB
• Zaměřovací laser: Laser 635 nm/ <1 mW/ zapnutí/vypnutí prostřednictvím softwaru/aplikace

Verze

(Typ: teplotní rozsah / spektrální rozsah / optické rozlišení)

• OPTCSVR1ML: 550 - 1800 °C / 0,8 - 1,1 μm / 100:1
• OPTCSVR1MH: 900 - 3000 °C / 0,8 - 1,1 μm / 150:1

Aplikace

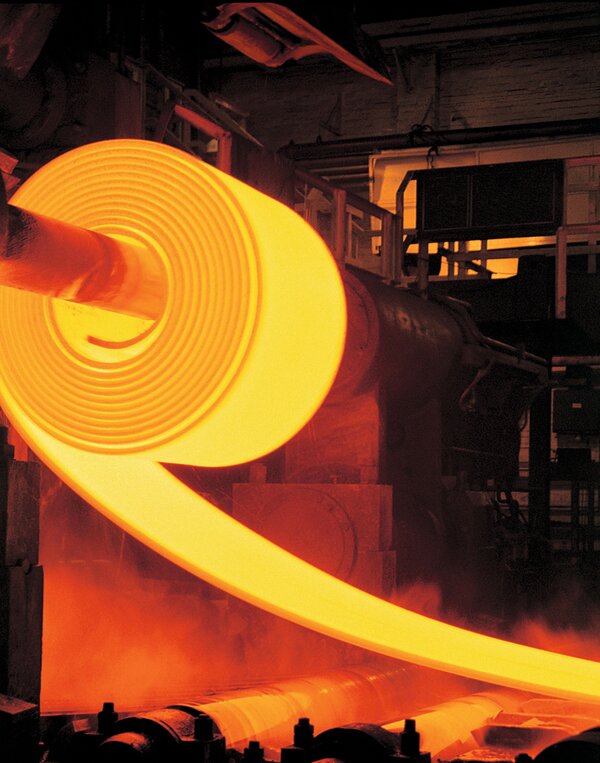

Speciální vlastnosti dvou senzorového pyrometru Optris CSvision R1M, mu umožňuje poskytovat spolehlivá měřená teplotní data i při silném zastření výhledu či přesně měřit teplotu i při špatné viditelnosti měřených objektů. To z něj činí ideální přístroj pro monitoring teploty při zpracování kovů v náročných podmínkách.
