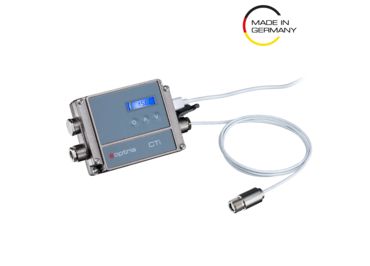

Pyrometr Optris CTi 3M

Optris CTi 3M je spolehlivé bezkontaktní řešení pro přesné měření teploty náročných materiálů v nízkých až středních teplotních rozsazích. Je speciálně navrženo pro aplikace v oblasti zpracování kovů a zajišťuje spolehlivý provoz i v náročných průmyslových podmínkách při teplotách od 30 °C do 1500 °C.

Základem přístroje je miniaturizovaný infračervený teploměr pracující na vlnové délce 2,3 μm, který umožňuje velmi přesné měření teplot kovů, oxidů kovů a keramických materiálů. Díky kompaktnímu a modulárnímu provedení je zajištěna snadná integrace do systémů, jednoduchá údržba a výměna senzorových hlavic.

Model 3MXL pokrývá teplotní rozsah od 30 °C do 350 °C, zatímco 3MH2 umožňuje měření až do 1500 °C. CTi 3M tak nabízí vysokou přesnost a flexibilitu pro širokou škálu průmyslových aplikací

Technické parametry

• Teplotní rozsah: 30°C ... 350°C (3MXL), 50°C ... 475°C (3ML), 100°C ... 600°C (3MH), 150°C ... 1000°C (3MH1) 200°C ... 1500°C (3MH2)
• Spektrální rozsah: 2.3μm (vhodné pro materiály s vysokou odrazivostí, typicky kovy)
• Přesnost: ± 0,3% z rozsahu +2 °C
• Opakovatelnost: ± 0,1% z rozshau +1°C
• Teplotní rozlišení: 0.1 K
• Doba odezvy (90 % signálu): 320 μs
• Maximální teplota prostředí: -20°C ... 85°C optika, 0°C ... 85°C elektronika

Software / aplikace:

• Optris CompactPlus Connect / IRmobile (zdarma na neomezený počet PC, nebo zařízení s OS Android)

Komunikace a další údaje:

• Výstupy analogové: 2x 0/4 - 20 mA, 0 - 5 V, termočlánek K, alarm
• Digitální rozhraní: vždy USB, volitelně EtherNet/IP, Profinet, Ethernet TCP, Modbus TCP, RTU, RS485, RS232, 2x relé (vždy jen jedno z volitelných)
• I/O-pin: 3x Programovatelný vstup/výstup: volitelný jako alarmový výstup
• Napájení: 8 - 30 V DC, nebo napájení z USB
• Kabel (optika - elektronika) 1m (standard), 3m, 8m, 15m včetně teplotně odolných (volitelně)

Optris CTi 3M představuje spolehlivé řešení pro bezkontaktní měření teploty s vysokou přesností i v nízkých teplotních rozsazích. Je optimalizován pro náročné materiály a procesy, zejména v metalurgickém a kovozpracujícím průmyslu. Přístroj je konstruován pro stabilní provoz v náročných průmyslových podmínkách a pokrývá široký teplotní rozsah od 30 °C do 1500 °C.

Základem systému Optris CTi 3M je rozšířený detektor InGaAs pracující na vlnové délce 2,3 μm, který zajišťuje přesné měření teplot kovů, oxidů kovů a keramických materiálů. Díky extrémně krátké době odezvy až 110 μs a krátkovlnné spektrální citlivosti minimalizuje chyby způsobené změnami emisivity, čímž poskytuje stabilní a přesné výsledky i při měření reflexních materiálů.

Pro přizpůsobení různým aplikacím nabízí CTi 3M flexibilní varianty modelů – verze 3MXL pro teploty od 30 °C do 350 °C a 3MH2 až do 1500 °C. Díky vysokému poměru vzdálenosti k průměru měřicího bodu (až 75:1) je možné provádět přesná měření i z větších vzdáleností. Kompaktní konstrukce senzoru navíc umožňuje snadnou integraci do výrobních linek a strojů, zatímco rychlá odezva 320 μs umožňuje sledování rychlých procesů s krátkými cykly.

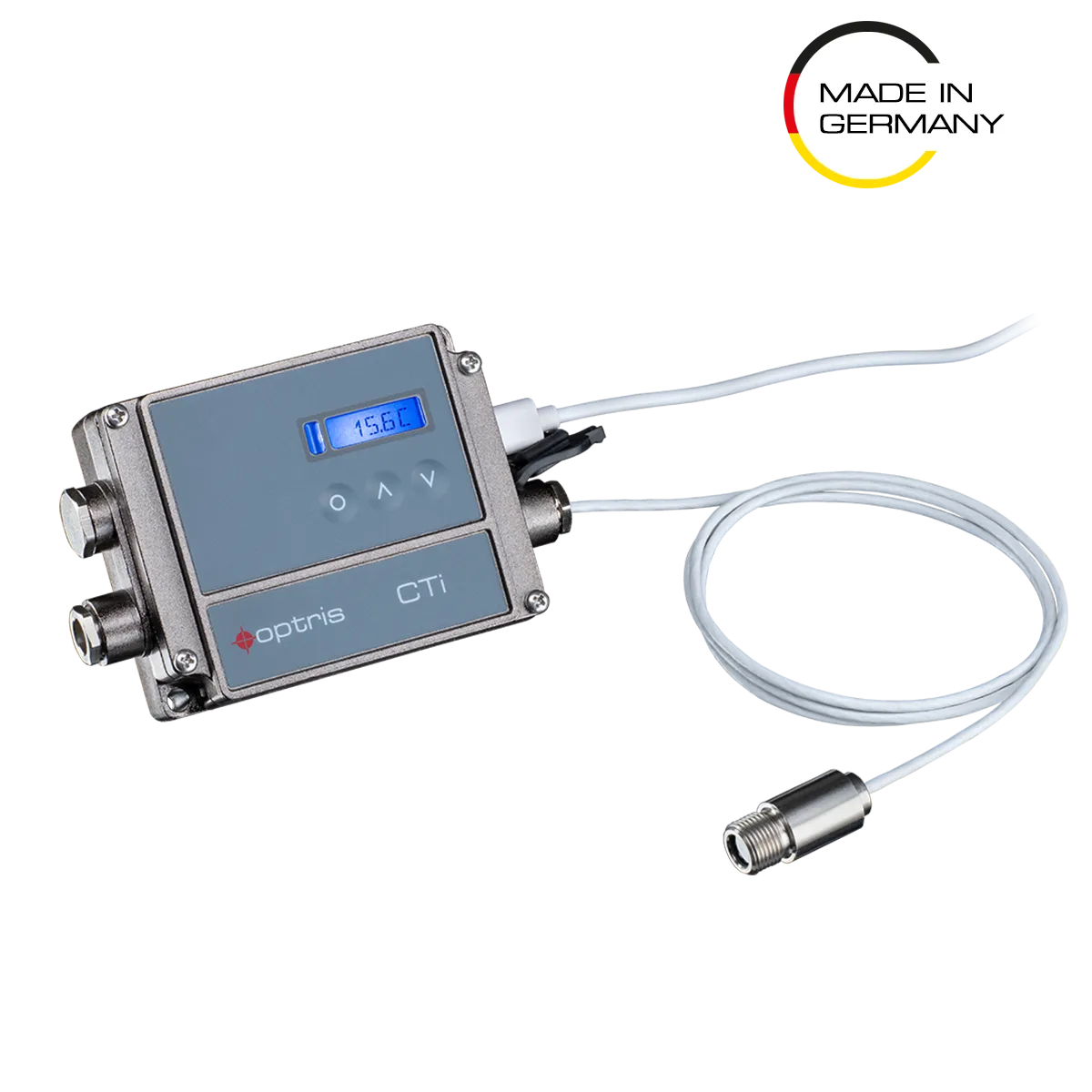

Dvoučástné provedení s měřicí hlavicí a oddělenou elektronikou přináší vysokou přesnost a variabilitu integrace. Elektronická jednotka nabízí širokou škálu rozhraní a výstupů – analogové i digitální signály (0/4–20 mA, 0–5 V, 0–10 V, typ K, USB, RS485, RS232), dále Modbus RTU, Modbus TCP, Ethernet TCP/IP, EtherNet/IP a Profinet, včetně dvou opticky oddělených reléových výstupů.

Snímací hlavice s průměrem 14 mm a délkou 28 mm odolává teplotám okolí až 85 °C bez nutnosti přídavného chlazení, což z ní činí ideální volbu pro laboratorní, průmyslové i terénní aplikace.

K dispozici je také široká nabídka příslušenství, která dále rozšiřuje možnosti použití. Montážní vidlice zajišťuje pevnou instalaci pro trvalé sledování, zaměřovací trubice zvyšuje přesnost měření, makro objektiv umožňuje měřit i velmi malé nebo vzdálené objekty a vzduchová clona chrání senzor před prachem a nečistotami. Tato doplňková výbava činí z Optris CTi 3M univerzální a robustní řešení pro přesné měření teploty v nejrůznějších průmyslových aplikacích.
