Monitorování elektrických rozvoden

Zajištění stability napájení, prevence poruch zařízení, snižování nákladů a prostojů v rozvodnách

Udržování provozu distribučních sítí je zásadní pro udržení našeho současného způsobu života. Elektrické přenosové a distribuční vedení jsou klíčové pro propojení elektráren se spotřebiteli a rozvodny vytvářejí rozsáhlá propojení. Rostoucí poptávka po elektřině a rychle se měnící zátěžové stavy v důsledku obnovitelných zdrojů energie kladou na tyto elektrické rozvodny větší zátěž. Toto rozšiřování zvyšuje riziko poruch zařízení a ohrožuje spolehlivost napájení. Stárnoucí infrastruktura a zvýšená poptávka po levné energii zatěžují rozvodny a sítě, což natolik zvyšuje riziko nákladných výpadků a blockdownů, že energetické společnosti čelí rostoucímu tlaku. Pro zvýšení kapacity, udržení spolehlivosti a kontrolu nákladů jsou zapotřebí spolehlivá řešení. Pochopení tepelného rozložení součástí rozvoden je zásadní, protože elektrický odpor způsobuje degradaci a rozptyl energie ve formě tepla.

Tradiční namátkové monitorování pomocí ručních termokamer je neúčinné kvůli časovým a pracovním omezením, nemluvě o bezpečnostních rizicích. Ruční kontroly termokamerou jsou navíc vzácné, provádějí se v nejlepším případě pouze měsíčně, což s sebou nese riziko nezjištěných závad, protože technici v terénu s ručními infračervenými kamerami mohou provádět pouze pravidelné kontroly, které mohou přehlédnout přechodné problémy nebo ty, které se objeví mezi kontrolami. Tato ruční kontrola zařízení rozvodny je náročná na pracovní sílu a náchylná k chybám v důsledku přehlédnutí kontrolních míst, nesprávného nastavení, rozmazání obrazu nebo subjektivní interpretace termosnímků technikem. Moderní a inovativní přístup zahrnuje instalaci nízkoenergetických termokamer kolem zařízení rozvodny pro nepřetržité monitorování. Tato řešení umožňují vzdálené monitorování, čímž se zkracují prostoje a náklady spojené s poruchami zařízení. Navzdory vyšším počátečním nákladům tento přístup zlepšuje spolehlivost a snižuje dlouhodobé náklady díky menšímu počtu výpadků proudu, poruch zařízení a nákladů na práci a údržbu.

Detekce uvolněných spojů a poruch ventilátorů pomocí infračervených kamer Xi410

Ve velkém energetickém závodě na Středozápadě byla potřeba včasné detekce problémů se spolehlivostí transformátorů a rozváděčů prvořadá. Implementace infračervených kamer Optris Xi410 tento proces výrazně zlepšila. Tyto robustní termokamery poskytly robustní řešení pro nepřetržitý snímek infračerveného obrazu na okraji sítě, spolu s backendovým softwarem pro sledování trendů, alarmů a kontrolu obrazu.

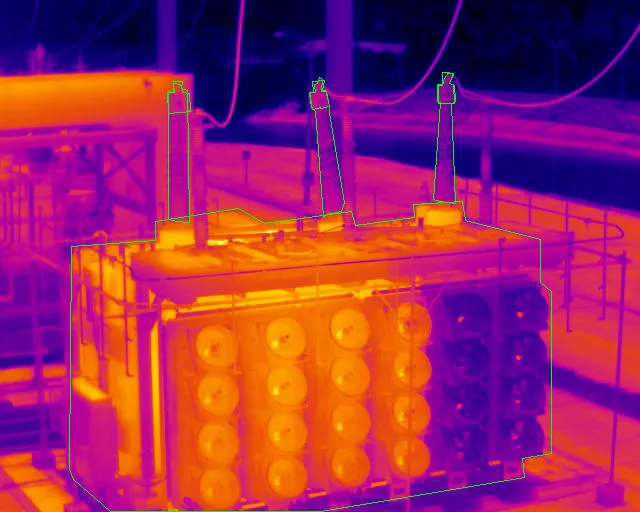

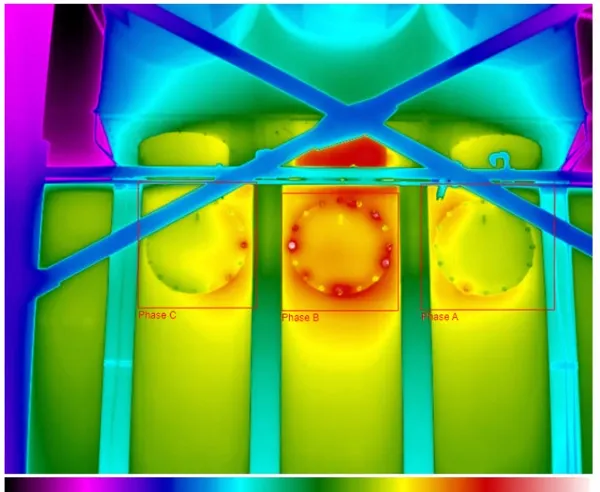

Například při monitorování transformátoru byla teplota nádrže a teplota každé průchodky průběžně sledována a signalizována alarmem, přičemž teplotní hodnoty se v čase měnily. Monitorování maximálních teplot a rozdílů teplot mezi třemi fázemi identifikovalo uvolněné spojení na úbytku vysokého napětí k transformátoru. Elektrárna také zjistila uvolněná spojení přípojnic a uvolněná spojení na úbytcích napětí z vedení vysokého napětí k průchodkám rozvodné sítě, což mohlo vést ke koróně, hromadění tepla a případnému oblouku, což by mohlo vést ke katastrofálním poruchám.

Řešení teplotního monitorování dále odhalilo, že třetina ventilátorů chladiče nefungovala, což riskovalo přehřátí transformátoru, snížení výkonu a snížení výkonu jednotky. Pro zvýšení výkonu bylo nutné vyčistit chladiče.

Infračervené kamery Xi 410 byly klíčové pro identifikaci těchto problémů, což umožnilo včasný zásah a zlepšení výkonu. Díky své vysoké přesnosti a dostupné ceně tyto průmyslové kamery výrazně snižují počáteční náklady na komplexní monitorovací systém.
