Detekce opotřebení elektrod

Použití krátkovlnných infračervených kamer pro monitorování opotřebení elektrod

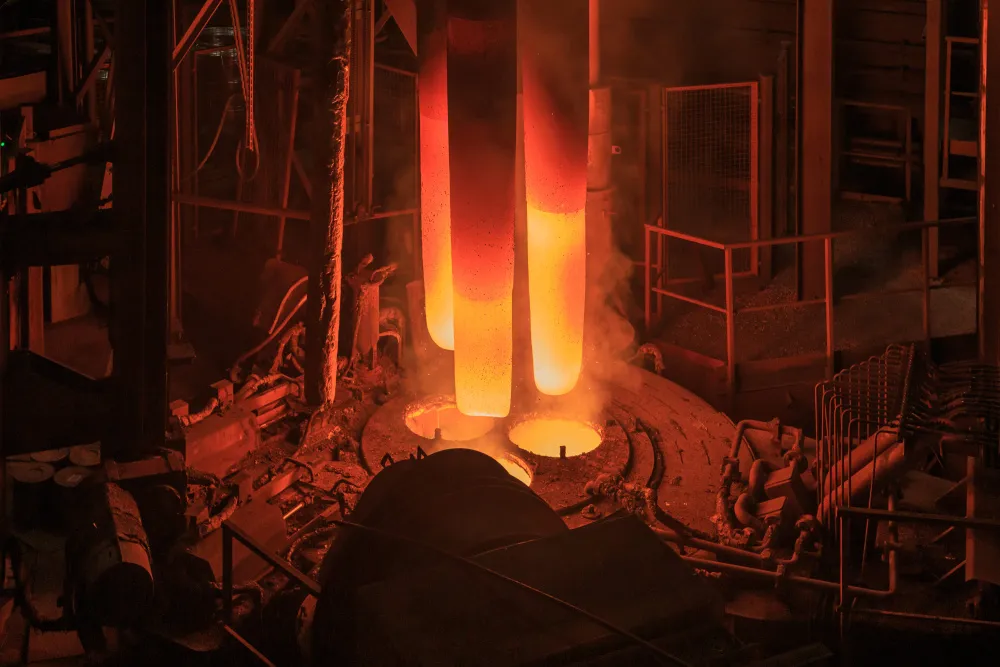

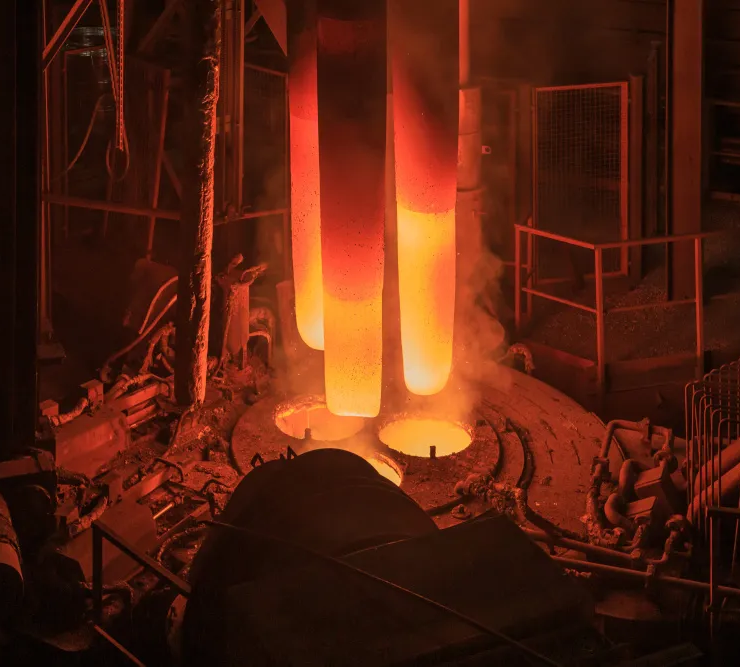

Společnost Gerdau Corsa México ve spolupráci se společnostmi INGFRAMEX a Optris implementovala pokročilý systém infračerveného měření teploty, který by řešil problém opotřebení elektrod v procesu elektrické obloukové pece. Zvoleným řešením byla termokamera Optris PI 1M , speciálně navržená pro průmyslové aplikace s vysokými teplotami. Tento model pracuje v krátkém rozsahu vlnových délek, mezi 500 nm a 540 nm, což výrazně snižuje nepřesnosti měření, které se běžně vyskytují u kamer s dlouhými vlnovými délkami při práci s reflexními materiály, jako jsou grafitové elektrody. PI 1M je schopna měřit teploty mezi 850 °C a 1600 °C, což je ideální pro monitorování intenzivního tepla na špičkách elektrod.

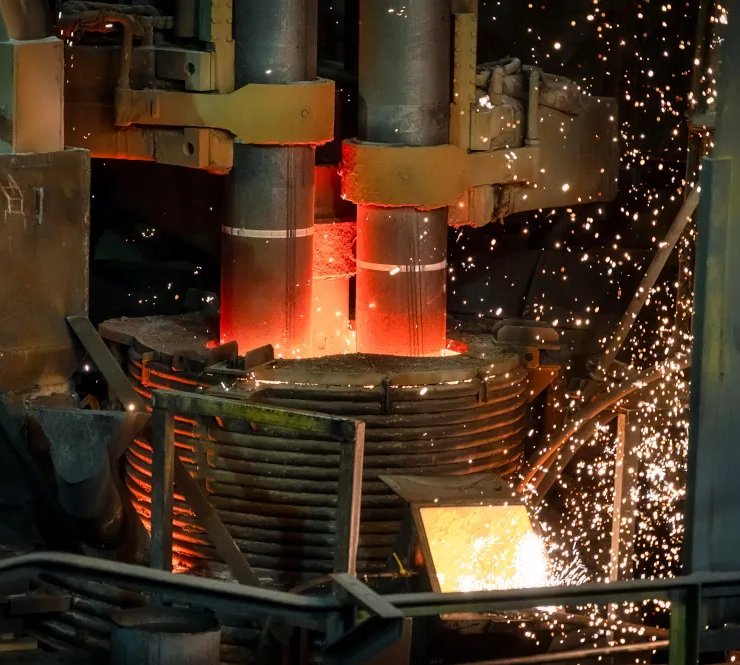

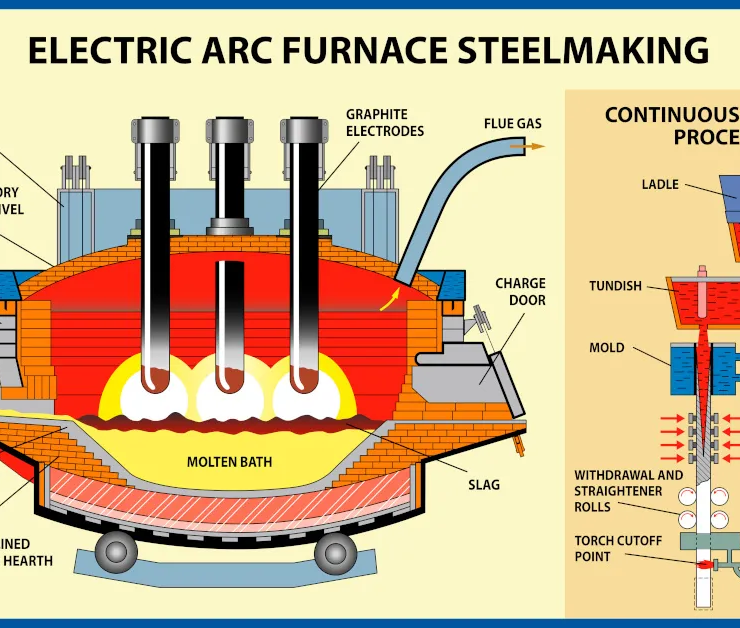

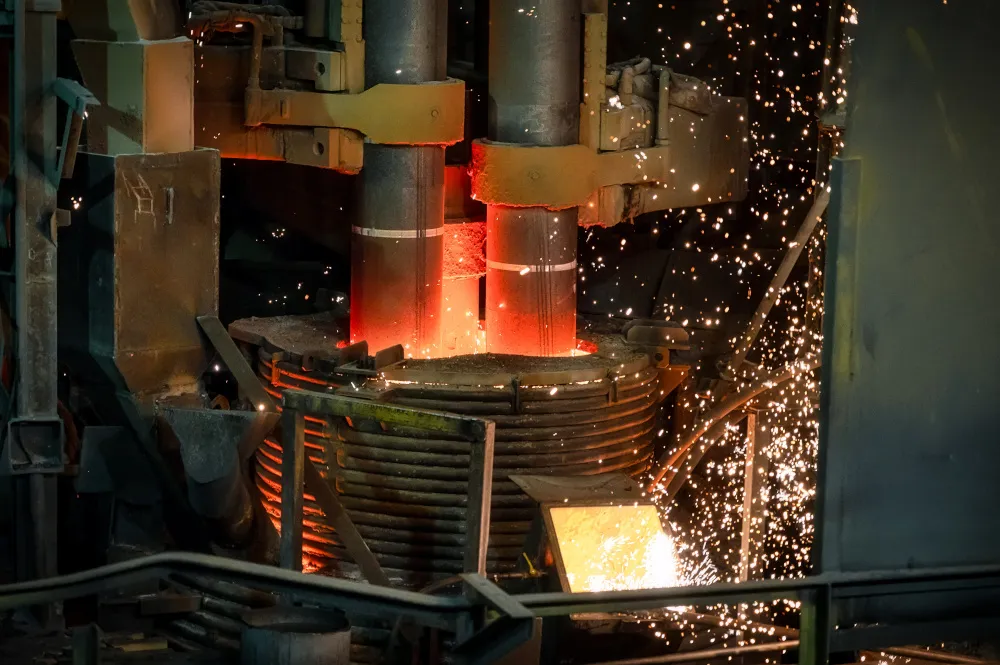

Součástí instalace je několik kamer PI 1M strategicky rozmístěných kolem elektrické opalovací pece (EAF), aby se dosáhlo komplexního 360stupňového monitorování elektrod. Tyto kamery jsou umístěny v odolných chladicích pláštích, které je chrání před extrémním teplem, prachem a drsným prostředím typickým pro oblast pece. Chladicí systém zajišťuje dlouhou životnost hardwaru kamery, a to i při umístění v blízkosti elektrod. Kamery mají navíc borosilikátová skleněná okna, která odolávají vysokým teplotám a zároveň umožňují jasný a nezkreslený snímání infračervených dat.

Data z kamer jsou přenášena přes průmyslovou komunikační sběrnici Profinet, která je integrována do stávajícího řídicího systému závodu. Kamery jsou připojeny k centralizovanému serveru pomocí převodníku USB-Ethernet, což umožňuje ukládání a analýzu dat v reálném čase. Pomocí softwaru PIX Connect termokamery nepřetržitě monitorují kolísání teploty podél elektrody a zaměřují se na klíčové oblasti opotřebení. Vestavěná funkce homogenity softwaru pomáhá detekovat anomálie v rozložení teploty a spustí alarmy při překročení kritických prahových hodnot, což umožňuje okamžitá nápravná opatření.

Tento systém poskytuje zákazníkovi podrobná data termovize, která lze analyzovat pro prediktivní údržbu. Vysoké rozlišení kamery PI 1M v kombinaci s možností integrace vlastních alarmů a spouštěčů umožňuje včasnou detekci potenciálních problémů, jako jsou praskliny nebo nerovnoměrné opotřebení elektrod. Tento monitorovací systém v reálném čase zlepšuje řízení procesů, snižuje spotřebu energie a kyslíku a prodlužuje životnost elektrod, čímž zvyšuje celkovou provozní efektivitu.
