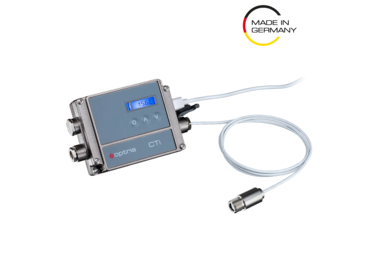

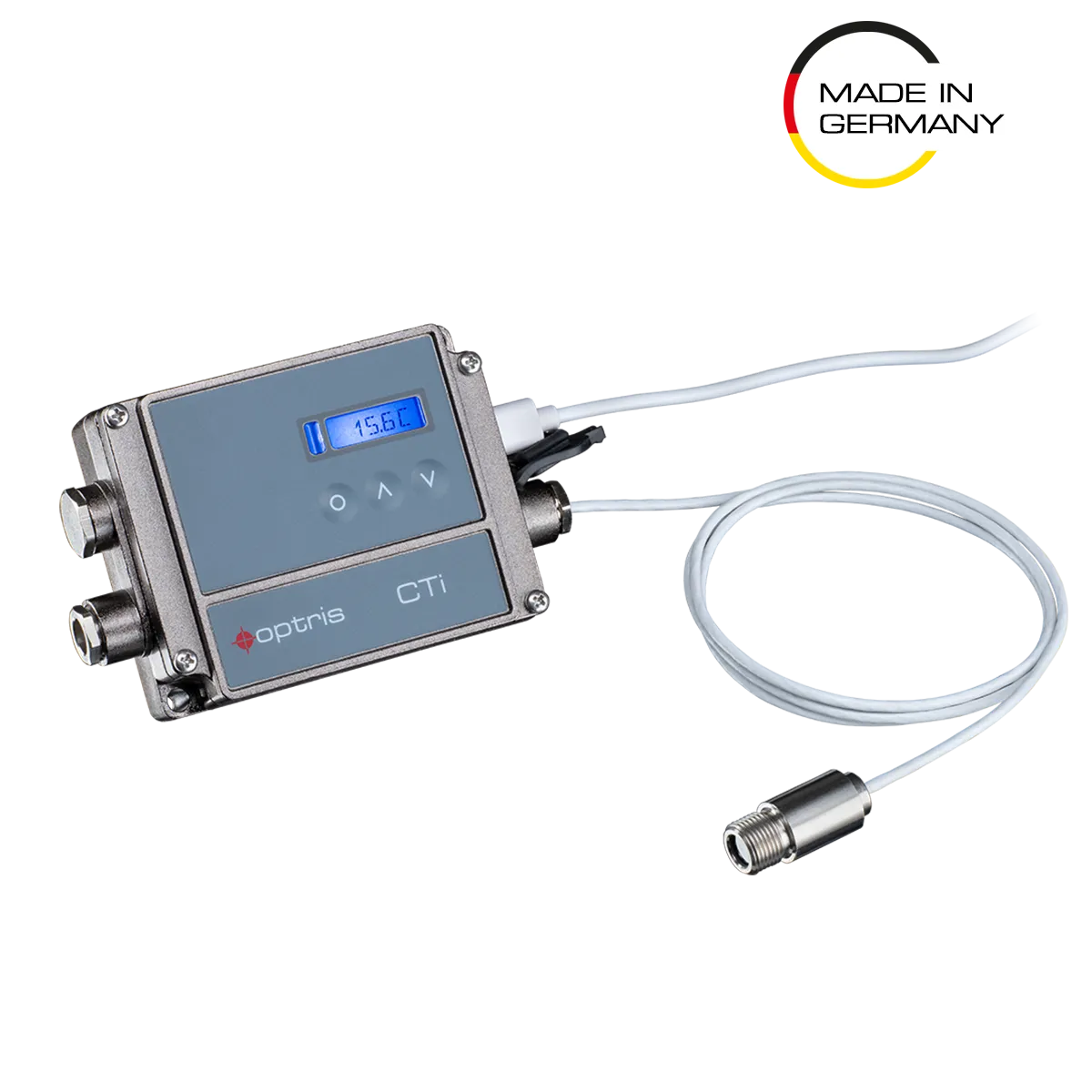

Kompaktní pyrometr Optris CTi LT

Série pyrometrů Optris CTi LT je vybavena jednou z nejmenších infračervených měřicích hlavic na světě s optickým rozlišením až 22:1 a spektrálním rozsahem 8–14 µm, což je ideální pro měření vysoce emisivních povrchů i při nízkých teplotách. Díky širokému teplotnímu rozsahu od -50 °C do 1050 °C vynikají tyto pyrometry při měření objektů s nízkou reflektivitou.

Robustní konstrukce umožňuje provoz až do 180 °C bez nutnosti dodatečného chlazení, což je činí optimálními pro nasazení v prostředí s vysokými ambientními teplotami. Bezkontaktní snímače teploty Optris CTi LT poskytují přesné infra měření teploty s analogovými i digitálními výstupy pro snadnou integraci do strojů a výrobních linek. Vyvinuto a vyrobeno v Německu s širokou nabídku příslušenství.

Technické parametry

• Teplotní rozsah: -50°C ... 600°C (LT02), -50°C ... 800°C (LT15), -50°C ... 1050°C (LT22)
• Spektrální rozsah: 0,8 - 1,1 μm (vhodné pro materiály s nízkou odrazivostí)
• Nejmenší měřitelná oblast: 0,6mm z 10 mm (typ LT22 a CF optika)
• Přesnost: ± 1 °C, nebo 1%
• Opakovatelnost: ± 0,1%, nebo ± 0,1 °C
• Teplotní rozlišení: 0.1 K
• Doba odezvy (90 % signálu): 115 ms
• Maximální teplota prostředí: -20°C ... 180°C (max. 130°C pro LT02) optika, -20°C ... 85°C elektronika

Software / aplikace:

• Optris CompactPlus Connect / IRmobile (zdarma na neomezený počet PC, nebo zařízení s OS Android)

Komunikace a další údaje:

• Výstupy analogové: 2x 0/4 - 20 mA, 0 - 5 V, termočlánek K, alarm
• Digitální rozhraní: vždy USB, volitelně EtherNet/IP, Profinet, Ethernet TCP, Modbus TCP, RTU, RS485, RS232, 2x relé (vždy jen jedno z volitelných)
• I/O-pin: 3x Programovatelný vstup/výstup: volitelný jako alarmový výstup
• Napájení: 8 - 30 V DC, nebo napájení z USB
• Kabel (optika - elektronika) 1m (standard), 3m, 8m, 15m včetně teplotně odolných (volitelně)

Série pyrometrů Optris CTi LT je vybavena jednou z nejmenších infračervených měřicích hlavic na světě s optickým rozlišením až 22:1. Díky spektrálnímu rozsahu 8–14 µm vynikají tyto pyrometry při měření vysoce emisivních povrchů i při nízkých teplotách objektů, zejména při stacionárních instalacích.

Samostatná řídicí jednotka nabízí vysokou variabilitu díky volitelným analogovým výstupům a celé řadě digitálních rozhraní. To přináší jedinečné výhody při instalaci v prostředí s vysokou okolní teplotou. Robustní konstrukce umožňuje provoz měřicích hlavic až do 180 °C bez nutnosti dodatečného chlazení, což činí řadu CTi LT ideální pro aplikace ve vysokoteplotních podmínkách.

Optris CTi LT stanovuje průmyslový standard v bezkontaktním měření teploty s důrazem na přesnost a rychlost. Díky dvoudílné konstrukci s jedním z nejmenších infračervených senzorů na trhu, optickému rozlišení až 22:1 a extrémně rychlé odezvě až 115 ms (90 % energie) jsou tyto pyrometry optimalizovány pro efektivní sledování rychlých výrobních procesů napříč průmyslovými odvětvími. Široký měřicí rozsah od -50 °C do 1050 °C umožňuje spolehlivé měření neodrazivých objektů.

Výjimečná odolnost vůči teplotám charakterizuje schopnosti těchto pyrometrů – jejich konstrukce odolná vůči teplotním šokům zajišťuje opakovatelnost měření i při změnách okolních podmínek. Produkty vyvíjené a vyráběné v Německu splňují nejvyšší kvalitativní standardy.

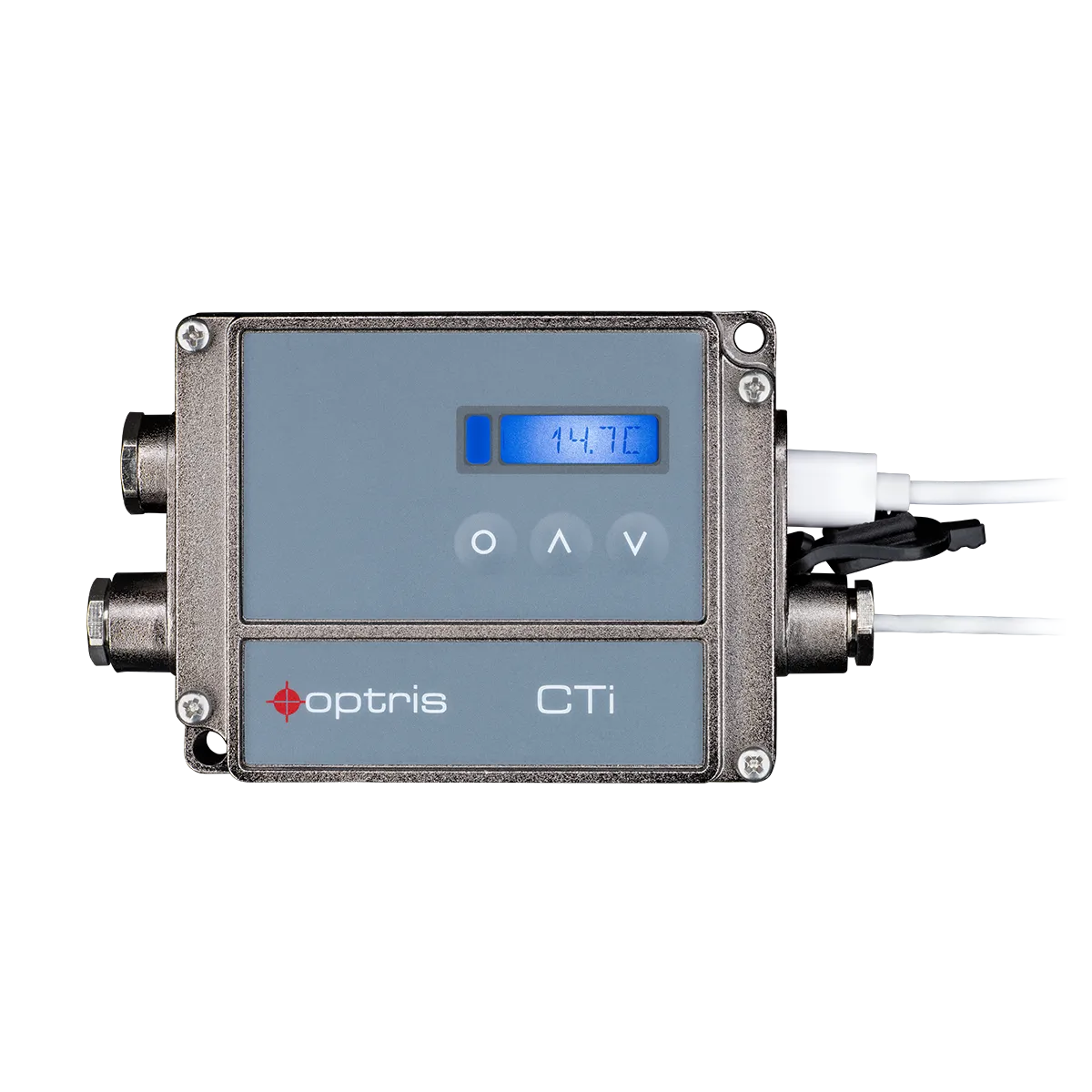

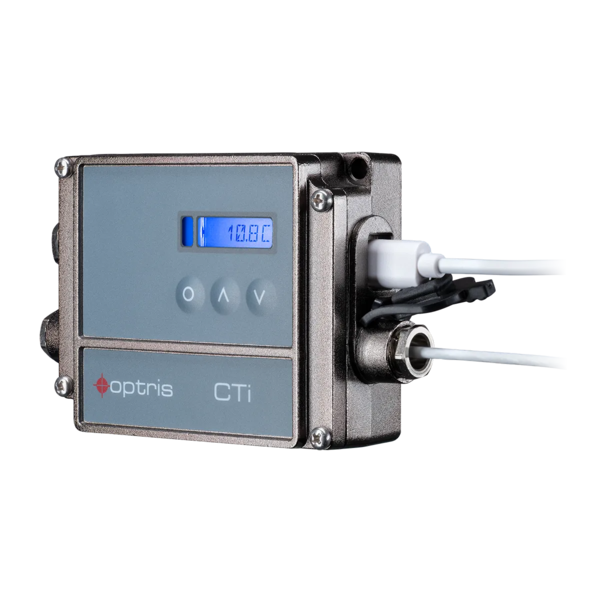

Řada Optris CTi LT je navržena pro pevné instalace, kde poskytuje trvalé a spolehlivé řešení pro kontinuální monitorování teploty. Díky oddělené elektronice s programovacími tlačítky a LCD displejem je zajištěna stabilita a přesnost i při dlouhodobém použití v různorodých průmyslových prostředích.

Široká škála analogových a digitálních výstupů včetně integrovaného USB-C, 0/4–20 mA, 0–5 V, 0–10 V, termočlánku (typ K), USB, RS485, RS232, reléových výstupů (2× opticky izolované), Profibus DP, ProfiNet, Ethernet TCP a Ethernet/IP umožňuje snadnou integraci do strojů a výrobních linek.

Funkčnost senzoru dále rozšiřuje volitelné příslušenství: montážní vidlice pro stabilní uchycení, záměrná trubice pro přesnější zacílení, čočka pro detailní měření malých či vzdálených objektů, ofukovací kroužek chránící senzor v náročném prostředí nebo chladicí pláště pro nasazení při extrémních teplotách.

Shrnutí: Pyrometry Optris CTi LT spojují přesnost, odolnost a flexibilitu pro bezkontaktní měření teploty v rozmanitých průmyslových aplikacích a zajišťují spolehlivost i efektivitu v náročných podmínkách.
