Aplikace lepidla a kontrola kvality lepení

Nedůsledná aplikace lepidla na plastový díl

Výzva

Nanášení lepidla na žebrované plastové desky je nekonzistentní, což vede k problémům s kvalitou plastových dílů sendvičového typu. Ruční infračervená kontrola je příliš pomalá a nespolehlivá pro důsledné sledování v rychlé výrobě.

Řešení

Pevná infračervená kamera monitoruje lepicí zóny ihned po vysunutí dílu a pomocí analýzy průměrné teploty ověřuje kvalitu aplikace a spouští alarmy v případě nedostatečné velikosti kuliček, a to vše bez nutnosti vlastního programování.

Výhody

  • Zajišťuje konzistentní aplikaci lepidla sledováním teploty v přesných fázích výroby.
  • Zkracuje dobu manuální kontroly díky automatické teplotní analýze v reálném čase.
  • Umožňuje dokumentaci závad pro sledovatelnost v leteckém a obranném průmyslu.
  • Zjednodušuje nastavení pomocí předdefinovaných softwarových nástrojů bez nutnosti vlastního kódování.
  • Přizpůsobuje se různým velikostem a tvarům dílů díky flexibilnímu nastavení optiky a vzdálenosti.

Potřebujete něco podobného?

Kontaktujte nás

Nedůsledná aplikace lepidla na plastový díl

Strojírenská firma, která vyrábí automatizační zařízení na zakázku pro zákazníky z mnoha průmyslových odvětví, potřebuje vyrobit systém pro nanášení lepicích kuliček na žebrované plastové desky. Nanášení lepidla bylo nekonzistentní a klient potřebuje konzistentní nanášení lepidla, aby byla zachována kvalita hotového dílu, který je sendvičem dvou plastových desek. Ze systému pro nanášení lepidla jsou každé tři sekundy vysunuty plastové desky o délce 3 stopy. Kulička lepidla má teplotu zhruba 170 °C (340 °F). Oblast bezprostředně sousedící s lepicí kuličkou má teplotu 25 °C (77 °F) a mění se v závislosti na okolní teplotě ve výrobním zařízení.

Lepidlo i plastový díl mají velmi vysokou emisivitu a jsou dokonalými cíli pro infračervené snímání a měření teploty. Velikost a umístění plastové kuličky lze snadno zjistit a změřit pomocí infračervené kamery s dlouhou vlnovou délkou. Kvalita aplikace lepidla přímo souvisí s plochou pokrytou na plastovém dílu. Zákazník s určitým úspěchem používal ruční infrakamery, ale manuální proces kontroly dostatečného a konzistentního nanesení lepidla není dostatečně kvantitativní.

Dlouhovlnná infračervená kamera PI 640i se softwarem PIX Connect

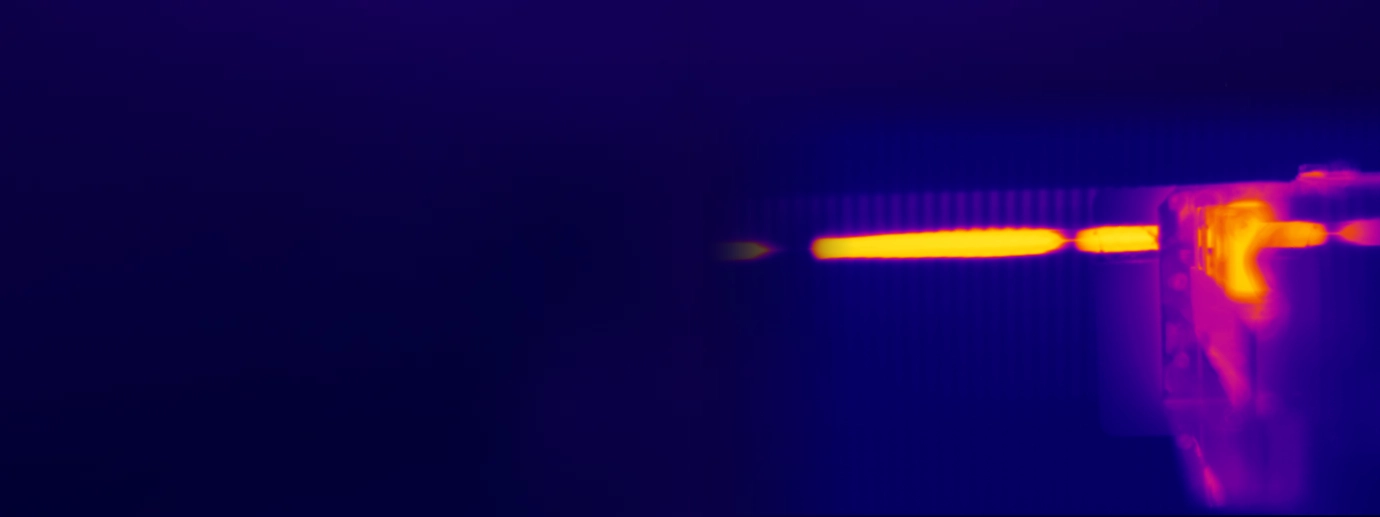

Pro porovnání aplikací lepidla v průběhu dne je nejlepší použít pevnou infračervenou kameru, která se dívá na stejnou oblast na dílu přesně ve stejnou dobu po vysunutí dílu. Měření přesné fyzické plochy lepidla na dílu by vyžadovalo rozsáhlé vlastní programování, které není pro určení adekvátní aplikace nutné. Místo toho se určí, že lze měřit určitou oblast na dílu (zóna lepidla 1), která by zahrnovala jak kuličku lepidla, tak okolní teploty bezprostředně obklopující kuličku. Naměřená teplota bude průměrnou teplotou všech pixelů v oblasti měření.

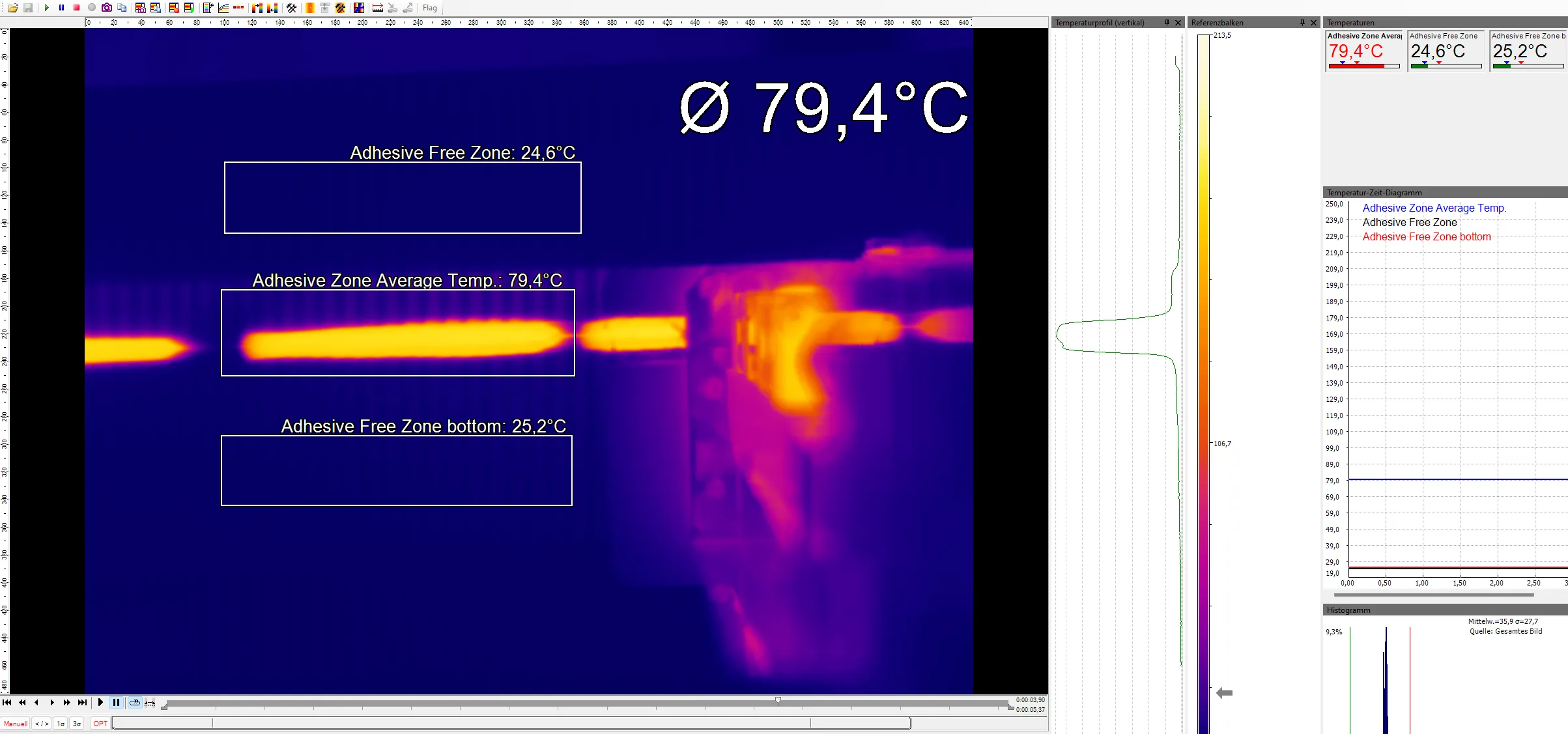

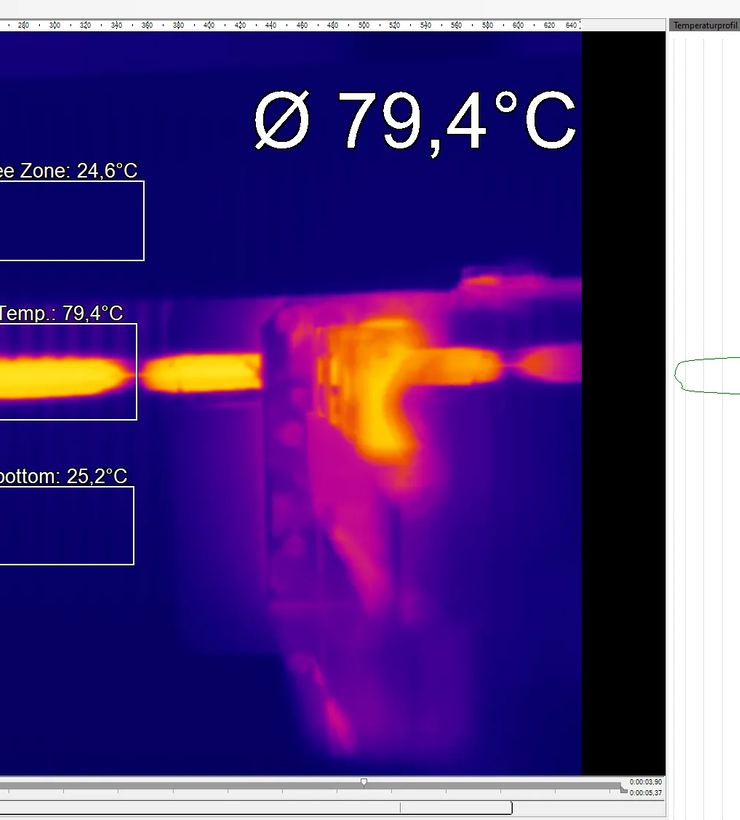

Tuto průměrnou teplotu lze použít k určení adekvátní aplikace lepidla za předpokladu, že kamera zmrazí a uloží každý snímek ve stejnou dobu po vysunutí a velikost měřené plochy je konzistentní. Průměrná teplota představující přiměřené nanesení kuliček se určí testováním. Na výše uvedeném obrázku je jako adekvátní průměrná teplota pro správnou velikost kuliček stanovena teplota 190 °F. Pokud je lepicí kulička menší než přijatelná velikost, průměrná teplota v oblasti bude nižší než 190 °F a může být nastavena tak, aby se spustil alarm. Funkce Event Grabber v softwaru PIX Connect zmrazí obraz, když je vstup z průchozího fotoelektrického snímače přijat průmyslovým procesním rozhraním. Pro ideální načasování zachycení teploty lepicí zóny je nastavena doba zdržení 1,5 sekundy. Mnoho společností vyžaduje dokumentaci zjištěných závad a některé společnosti v leteckém nebo obranném průmyslu mohou vyžadovat dokumentaci každého dílu, aby bylo možné ověřit výrobní parametry měsíce nebo roky po výrobě.

Software PIX Connect dokáže archivovat plně radiometrické termální snímky, kde lze měřit každou hodnotu pixelu na uloženém radiometrickém souboru snímku TIFF. Snímky v příkladu aplikace byly pořízeny kamerou PI 640i (640 x 480) s optikou s úhlem záběru 33° ze vzdálenosti 6 stop, což poskytlo detailní kvalitu snímků požadovanou klientem. Speciální rozlišení střední třídy (320 x 240) by bylo pro tuto aplikaci dostačující. Stejným způsobem lze testovat díly mnohem větší nebo menší, a to prostřednictvím změn optiky nebo pracovní vzdálenosti. Podrobnosti o průmyslovém procesním rozhraní Optris jsou k dispozici v sekci příslušenství na webových stránkách společnosti Optris.

Jednoduché řešení kvality výrobků v závislosti na teplotě bez nutnosti vývoje softwaru na zakázku šetří náklady.

Mnoho výrobních řešení může vyžadovat programování softwaru na zakázku, aby bylo možné poskytovat informace potřebné ke zlepšení kvality výrobků ve výrobním procesu. Mnoho řešení však lze nasadit pouhým připojením infračervené kamery k počítači vybavenému softwarem PIX Connect. Četné měřicí nástroje mohou poskytovat maximální, minimální nebo průměrné teploty z libovolného tvaru nakresleného na infračerveném snímku. Funkce spouštění v softwaru, které přijímají externí vstupy prostřednictvím příslušenství Optris Industrial Process Interface, zajišťují, že měření teploty je provedeno na přesném místě a v přesném čase potřebném k pořízení teplotních dat pro účely porovnání.

Stejné příslušenství Process Interface, které přijímá vstupní spouštěče, také předává informace o teplotě nebo alarmu do PLC zákazníka prostřednictvím signálů 0/4 - 20 mA nebo relé. Podmínky alarmu lze snadno nastavit na kartě Alarm v softwaru PIX Connect. Inženýrům, kteří hledají návod, jak optimalizovat funkce zachycování událostí, bezkontaktního měření teploty a alarmování v softwaru PIX Connect, je k dispozici podpora společnosti Optris.
