Testování ohřívače autosedaček

Identifikace vadných kabelových spojů způsobujících nefunkční vyhřívací prvky v autosedačkách

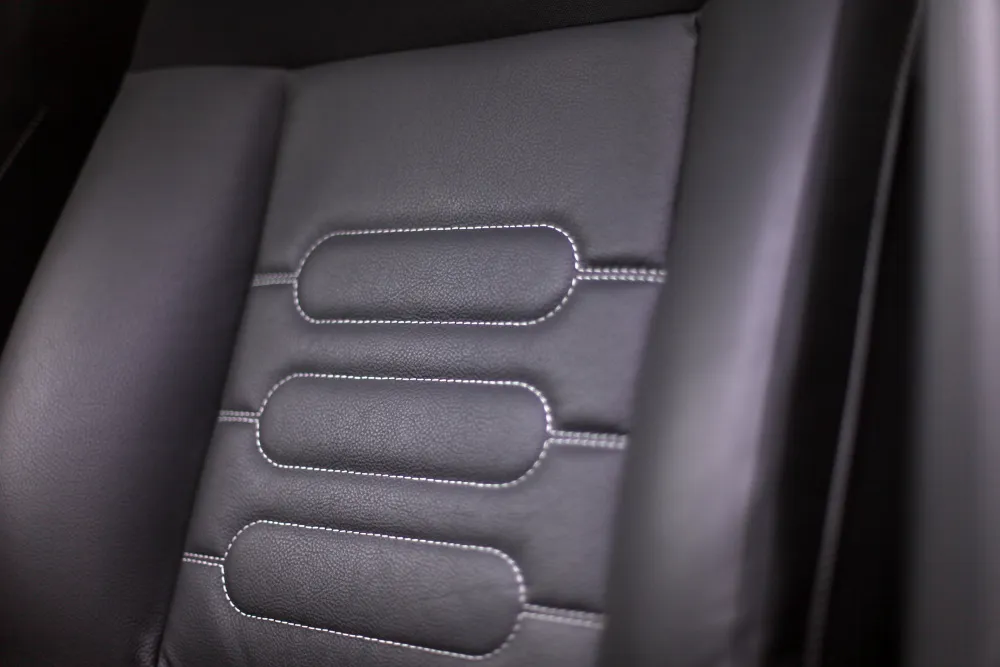

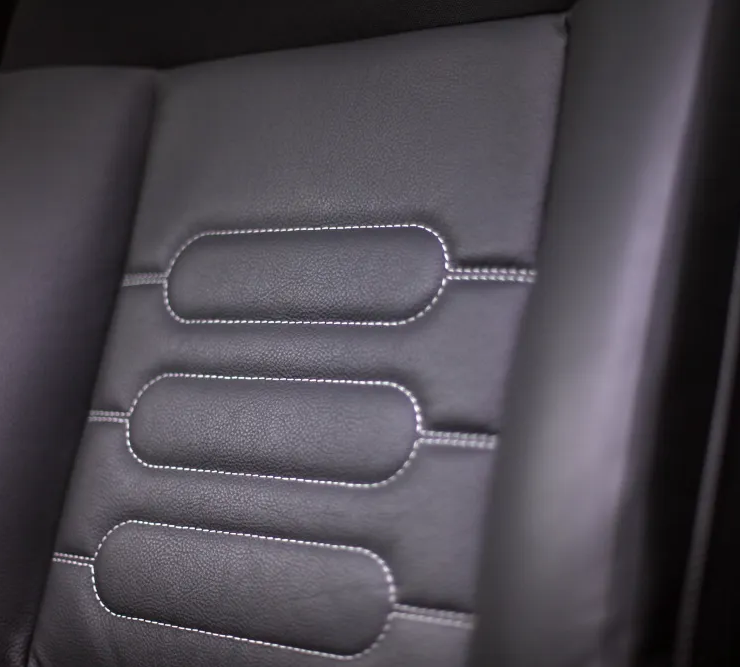

Vyhřívaná sedadla jsou vynikajícím doplňkem každého vozidla, které jezdí v chladném počasí nebo v oblastech s drsnou zimou. Pečlivá montáž elektronických komponentů a ovládacích prvků během integrace je nezbytná pro zajištění spolehlivého a trvalého výkonu.

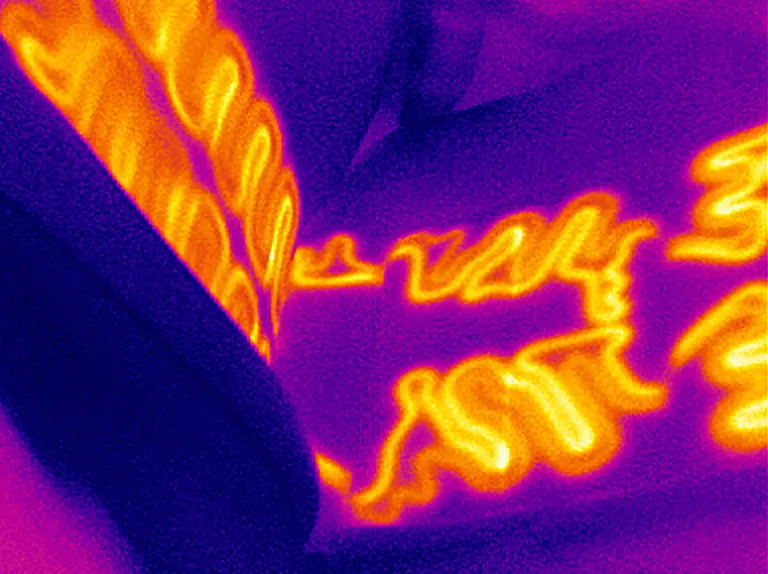

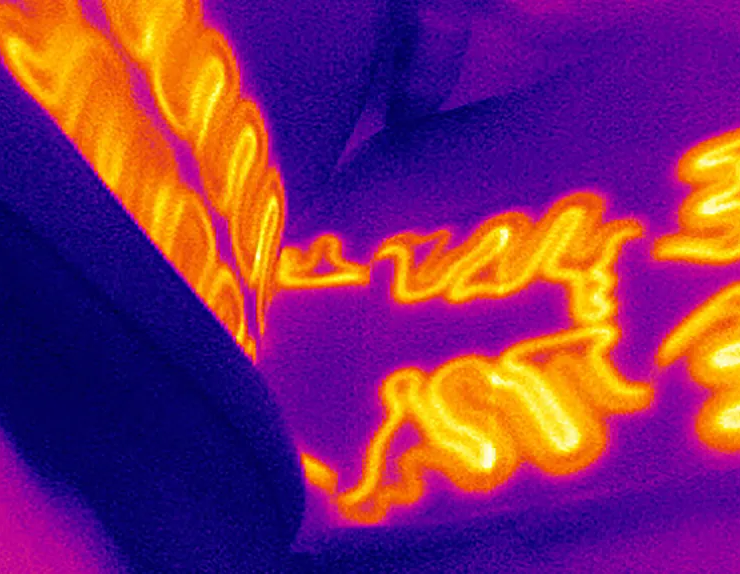

Vyhřívaná sedadla fungují prostřednictvím topného prvku, dlouhého pásu materiálu, který funguje jako odpor. Tento rezistor klade odpor proudu elektřiny a přeměňuje elektrickou energii na teplo, které pak zahřívá sedadlo. Problémy s topným prvkem jsou nejčastějšími problémy s vyhřívanými sedadly automobilů. Vyhřívací drát je obvykle malý a křehký, takže je náchylný k poškození.

Testování vyhřívání sedadel je důležité ještě před jejich instalací na sedadla, protože chybné připojení kabelů může v nejhorším případě vést k požáru. Výrobci musí zajistit správnou instalaci a funkčnost těchto součástí.

V této aplikaci chce výrobce automobilů z automobilového průmyslu optimalizovat postup testování vyhřívání sedadel automobilů. Výrobce hledá systém měření teploty, který zajistí funkčnost vyhřívacích systémů a vyžaduje rychlé a snadné provedení testovacího procesu. Zajímavé je, že výrobce dříve prováděl tento zkušební proces ručně. Technici ručně kontrolovali, zda prvky sedadel dosáhly požadované teploty po 10-15 minutách vyhřívání. Výrobce upřednostňuje nalezení rychlejší a stejně spolehlivé metody testování.

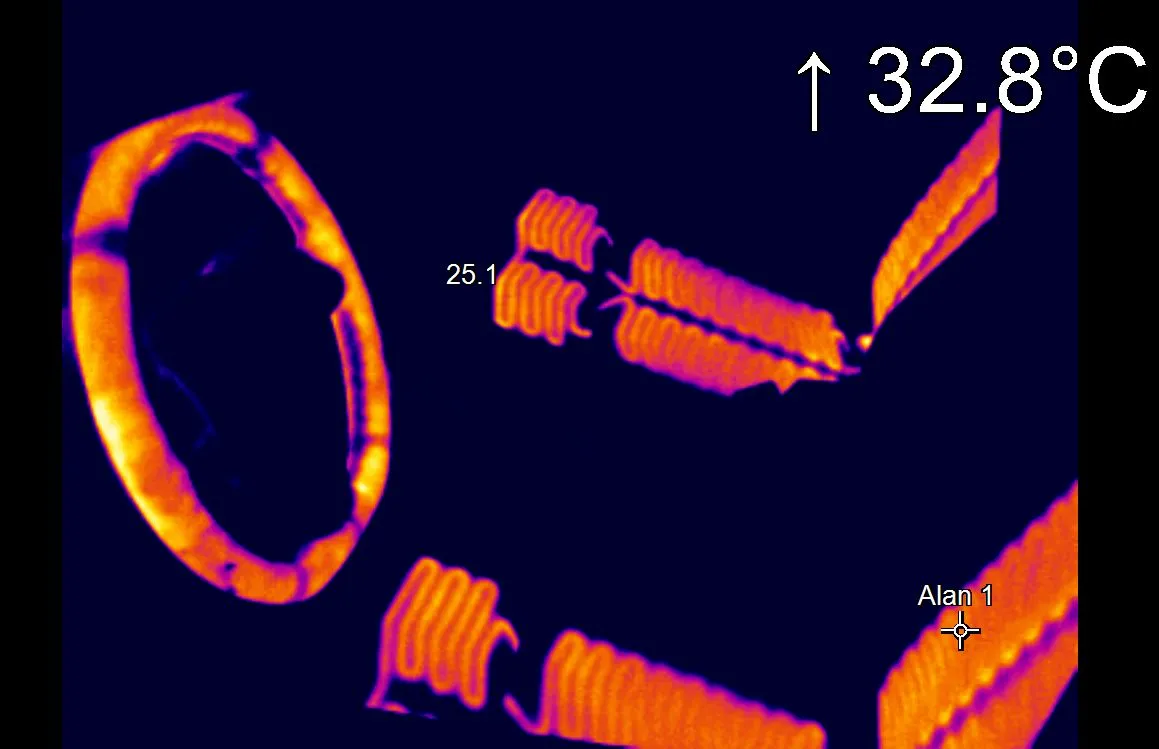

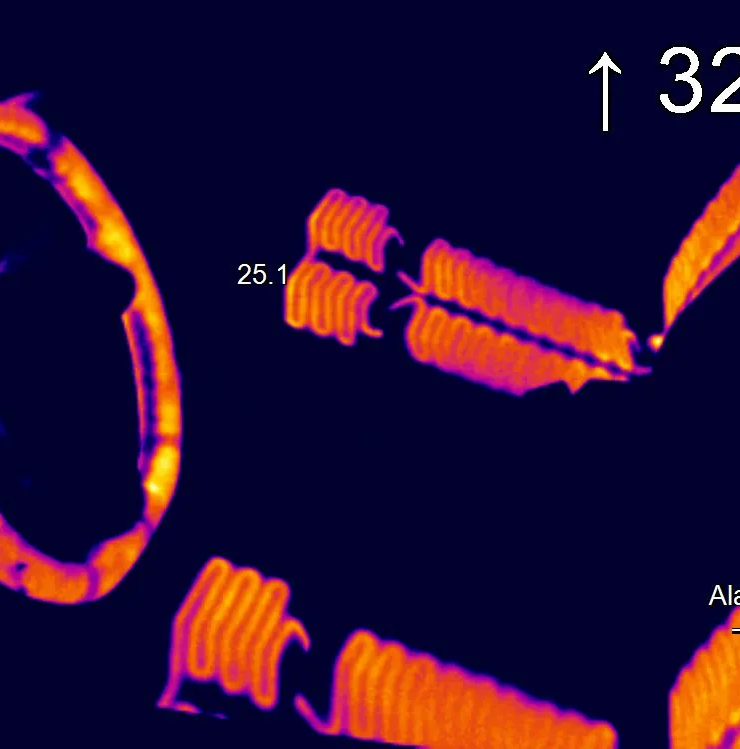

Zachycení dynamických tepelných procesů díky radiometrickému snímání s vysokou snímkovou frekvencí

PI 640i nabízí významné výhody v mnoha výrobních procesech, které jsou důležité z tepelného hlediska. Zejména díky vysoké tepelné citlivosti lze změny teploty v sedle detekovat v krátkém čase. To vedlo ke zvýšení úspory času na výrobní lince a bylo pro zákazníka velkou výhrou.

Další výhodou kamery PI 640i je její schopnost snímat radiometrické video se snímkovou frekvencí 32 Hz a v režimu dílčích snímků dokonce 125 Hz. Tato vysoká snímková frekvence umožňuje přesně sledovat a analyzovat rychlé změny teploty a dynamické procesy při 3D tisku.

Infrakamera je vybavena výměnnými objektivy, které pokrývají různá zorná pole (15°, 33°, 60° a 90°). To zajišťuje flexibilitu při přizpůsobení různým velikostem tiskáren a aplikacím, protože nabízí možnost volby ohniska a zorného pole podle konkrétních požadavků.

Model PI 640i je také robustní a je navržen pro použití v průmyslovém prostředí. Má krytí IP67, které ji chrání před prachem a vodou, a během provozu odolává teplotám od 0 °C do 50 °C (se samostatným příslušenstvím lze odolnost kamery ještě zvýšit). To zajišťuje její spolehlivost a odolnost i v náročných podmínkách.

Integraci do stávajících systémů usnadňují různá rozhraní a komplexní softwarový balíček. Kameru lze připojit prostřednictvím rozhraní USB 2.0 nebo volitelně prostřednictvím rozhraní Gigabit Ethernet (PoE). Dodávaný softwarový balíček Optris PIX Connect umožňuje jednoduché nastavení a vzdálené sledování kamery.

Kromě toho kamera nabízí několik rozhraní pro průmyslové procesy, včetně analogových a digitálních vstupů a výstupů a relé pro alarmové a bezpečnostní funkce.
