Výroba hadic

Přesné a vysoce rychlé měření teploty pro výrobu zahradních hadic

V této aplikaci chce výrobce spolehlivé měření teploty pro proces výroby zahradní hadice.

Zahradní hadice se skládá z několika vrstev, které jí dodávají specifické vlastnosti. Vnitřní vrstva, plášť hadice, je obvykle vyroben z PVC nebo gumy. Tato vrstva vede vodu a musí být hladká a pružná, aby zajistila efektivní průtok. Nad ní je výztužná vrstva vyrobená z tkaných nebo obalených textilních vláken, jako je polyester nebo nylon. Tato vrstva poskytuje hadici odolnost proti tlaku a mechanickou stabilitu, což jí umožňuje odolávat vysokému zatížení. Vnější vrstva, rovněž vyrobená z PVC nebo gumy, slouží jako ochranná vrstva.

Teplota hraje klíčovou roli při spojování různých vrstev, protože ovlivňuje adhezi a spojování materiálů. Pokud jsou teploty příliš nízké, vrstvy se nemohou správně spojit, což vede ke slabému spojení a narušuje integritu hadice. Na druhou stranu, pokud je teplota příliš vysoká, může poškodit materiál, změnit jeho fyzikální vlastnosti a oslabit strukturu.

Během tohoto procesu hadice prochází několika teplotními rozsahy, přičemž se v každé stanici ohřívá až na 200 °C nebo ochlazuje na pokojovou teplotu. Tyto teplotní změny se v průběhu celého procesu opakují.

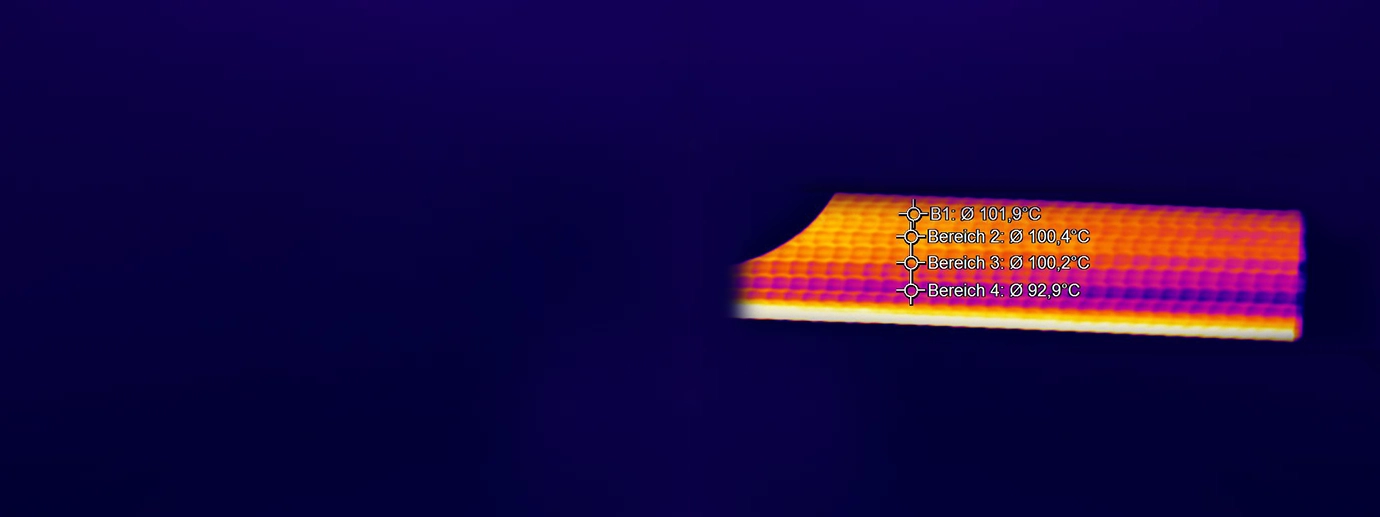

Výrobce vyžaduje přesné měření teploty na povrchu hadice mezi jednotlivými stanicemi, aby mohl sledovat její kvalitu a v případě potřeby regulovat proces ohřevu. Celý povrch hadice je nutné změřit, aby se odhalily i ty nejmenší teplotní rozdíly a potenciální vady.

Největšími výzvami jsou okolní teploty a rychlost procesu, protože hadice prochází měřicími stanicemi vysokou rychlostí.

Výrobce dříve používal pro regulaci teploty pyrometry od jiných dodavatelů. Hlavní nevýhodou však bylo, že byla možná pouze bodová měření a nebylo možné monitorovat celý povrch hadice.

Výhody infračervených kamer Optris oproti bodovým pyrometrům při snižování oděrků

Kamery PI 400i významně optimalizují výrobní proces, umožňují plnou automatizaci a snižují míru vadného materiálu v důsledku nesprávných teplot a vad materiálu.

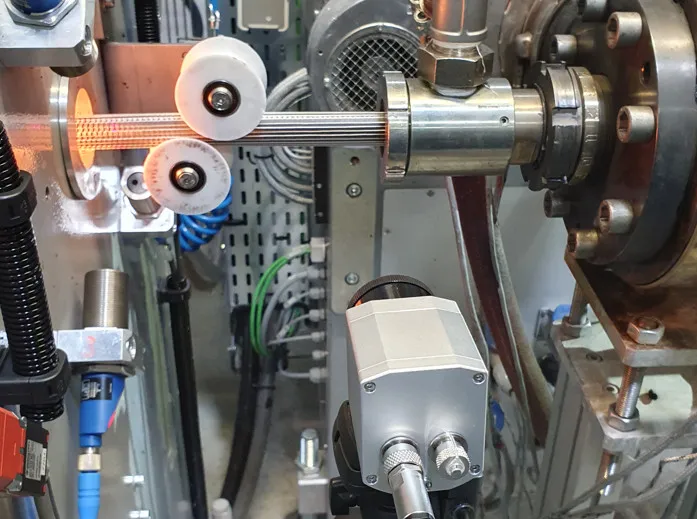

Hlavní výhodou je jednoduchá integrace modelu infračervené kamery Optris PI 400i, která poskytuje spolehlivé měření teploty.

Díky své robustní a kompaktní konstrukci se tyto měřicí přístroje bez problémů integrují do téměř jakékoli průmyslové aplikace.

Různé příslušenství Optris navíc zajišťuje, že řada kamer PI zůstane odolná i v náročných průmyslových podmínkách. Například kryt s vodním chlazením nebo laminární proplachování vzduchem mohou kamery chránit před vysokými okolními teplotami a znečištěnou optikou.

Infračervená kamera přesně detekuje i nepatrné teplotní rozdíly s optickým rozlišením 382×288 pixelů a tepelnou citlivostí 75 mK. Tato přesnost je zachována i při průchodu objektů měřicím rozsahem vysokou rychlostí, protože PI 400i měří s frekvencí snímků 80 Hz. Tato schopnost je klíčová pro aplikace s hadicemi výrobce.
