Termokamera Optris Xi05M

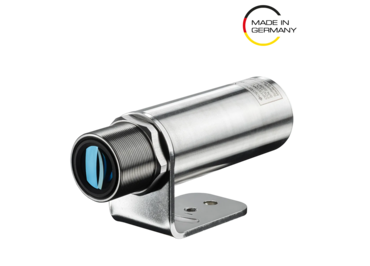

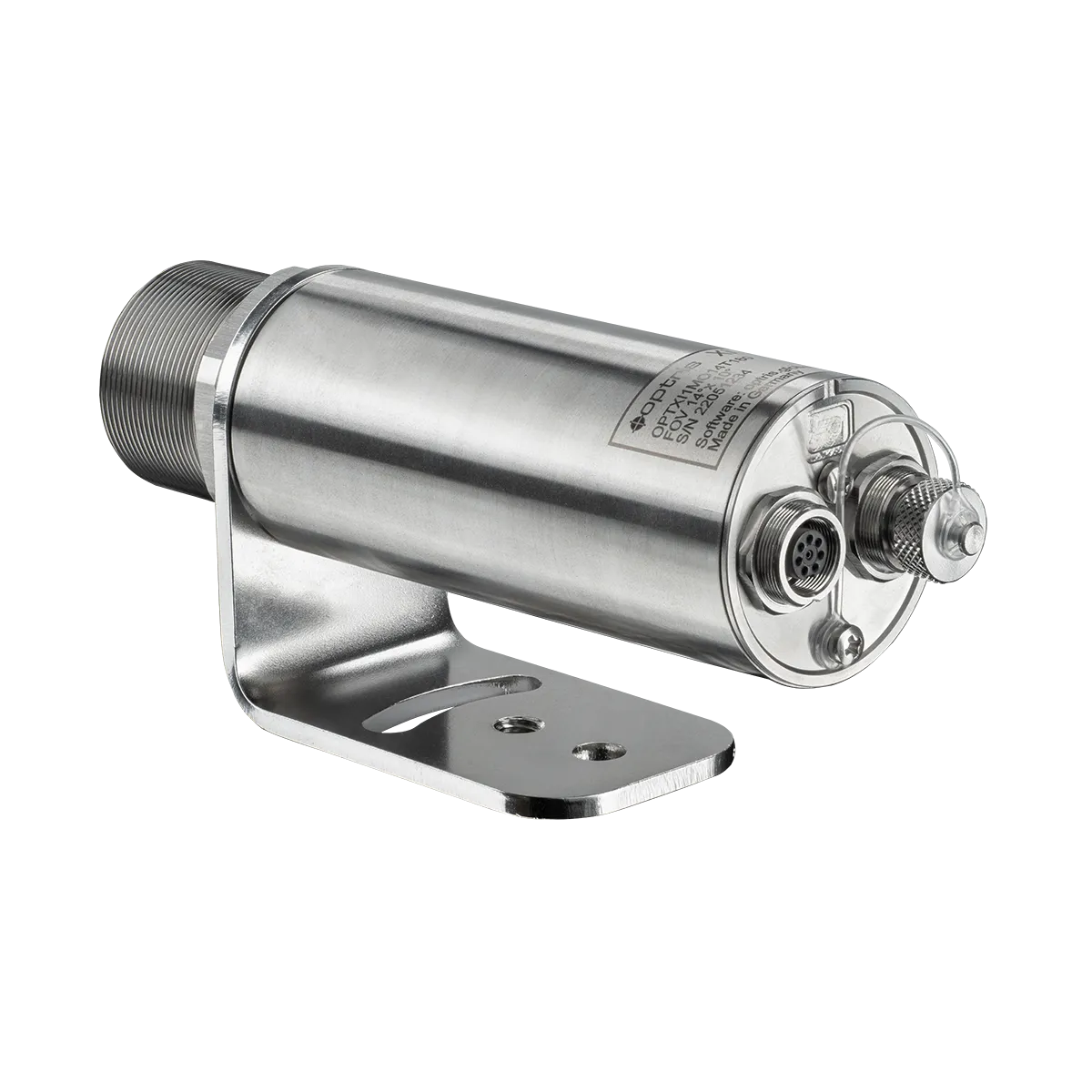

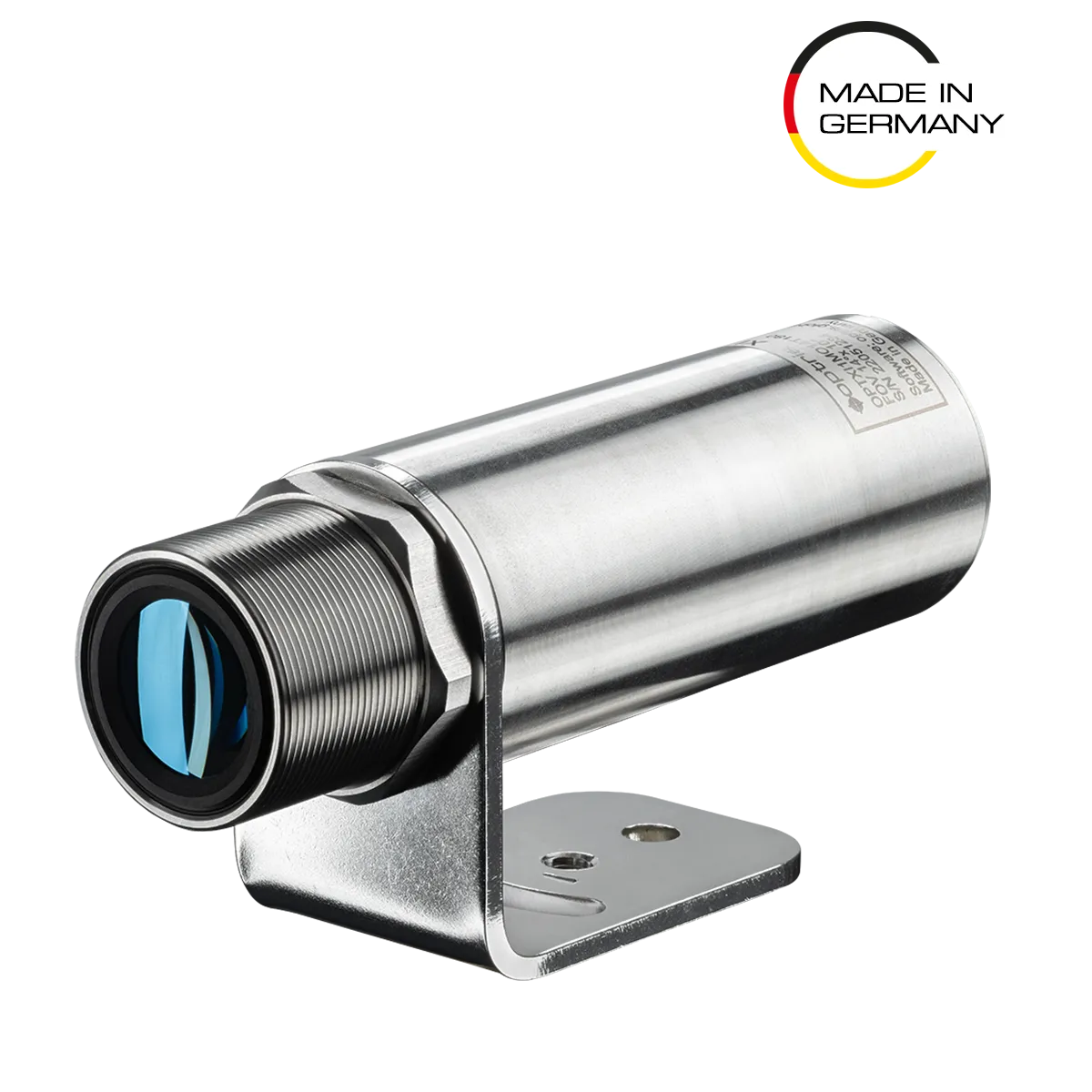

Optris Xi 05M MeltScope je krátkovlnná infračervená kamera, která vyniká při bezkontaktním termálním snímání náročných objektů. Umožňuje přesné měření povrchových teplot velmi horkých kovů, oceli či keramiky. Díky autonomnímu měření teploty a motorizovanému zaostřování poskytuje spolehlivý a uživatelsky snadný provoz v průmyslových podmínkách bez nutnosti dalšího hardwaru.

Rozhraní Ethernet a USB spolu s analogovými a digitálními procesními výstupy umožňují bezproblémovou integraci do řídicích systémů a strojů.

Technické údaje

DETEKTOR

• Optické rozlišení: 396 x 300 pixelů

• Spektrální rozsah: 500 - 540 nm

• Snímková frekvence: 20 Hz / 500 Hz

OPTIKA

• Zorné pole: 14° x 10°, f=25 mm

• Optické rozlišení: 830:1

• Vyměnitelné objektivy: Ne

MĚŘENÍ

• Rozsah měření objektu: 20Hz: 950 … 2450 °C; 500Hz: 1050 … 2450 °C

• Přesnost: < 2000°C: ±1 %, > 2000°C ±2 %

• Tepelná citlivost (NETD): < 2,500 K

• Autonomní mód (nevyžaduje připojené PC pro vyhodnocení)

ROZHRANÍ

• Rozhraní: USB; volitelně: GigE (PoE), RS485, Ethernet/IP, Ethernet TCP, Modbus TCP, Profinet

• Podporované protokoly: USB 2.0

• Kompatibilní software: PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK

ANALOGOVÝ VSTUP/VÝSTUP

• Přímý výstup/vstup: 1x analogový výstup (0/4-20 mA); 1x vstup (analogový nebo digitální); izolovaný

• Volitelný průmyslový procesní rozhraní (PIF): 2x 0 – 10 V vstup, digitální vstup (max. 24 V), 3x 0/4 – 20 mA výstupy, 3x relé (0 – 30 V/ 400 mA), bezpečnostní relé

• Délka kabelu: USB: 1 m (standard), 3 m, 5 m, 10 m

ZPRACOVÁNÍ OBRAZU

• Konfigurace: přes PIXConnect

• Možnosti: měření oblastí zájmu, lineární skener, EventGrabber, sloučení, alarmování, porovnávací funkce, teplotní-časové diagramy, teplotní profily, nahrávání a přehrávání, spouštění

PROSTŘEDÍ

• Provozní teplotní rozsah: 0…50 °C

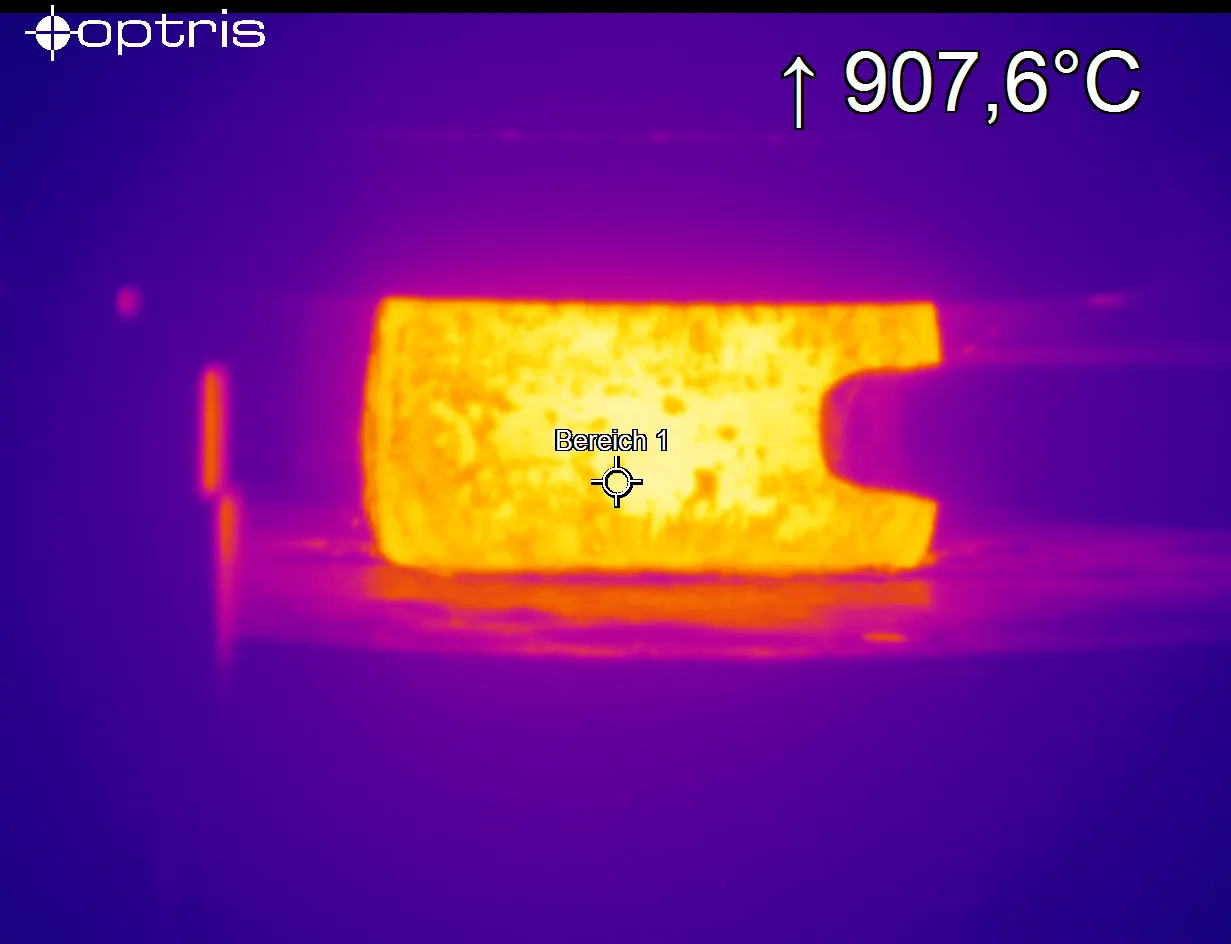

Optris Xi 05M je krátkovlnná infračervená kamera, která spojuje inovaci, cenovou dostupnost a vysokou přesnost při bezkontaktním termálním snímání náročných objektů. Pracuje ve spektrálním rozsahu 500–540 nm a je speciálně navržena pro přesnou analýzu povrchových teplot žhavé oceli, železa, mosazi, mědi, cínu, uhlíkových materiálů, keramiky či polovodičů. Díky širokému měřicímu rozsahu, vysoké přesnosti a možnostem přizpůsobení zorného pole splňuje náročné požadavky průmyslových aplikací.

Většina neměděných a neměkkých materiálů vykazuje vysokou a stabilní emisivitu v dlouhovlnném spektru. Naproti tomu lesklé kovy mají v dlouhovlnném IR pásmu emisivitu nízkou, což vede k nepřesným výsledkům měření. Krátkovlnné provedení Xi 05M pracuje v oblasti, kde mají kovy nejvyšší emisivitu, což usnadňuje dálkové měření teplot. Navíc, podle Planckova zákona, vyzařují materiály v krátkovlnném pásmu více záření, čímž se výrazně snižuje vliv emisivity na opakovatelnost měření. Proto je bezkontaktní měření teplot lesklých kovů při vysokých teplotách nejspolehlivější právě na krátkých vlnových délkách. Kamera Xi 05M navíc dokáže autonomně detekovat tepelné body, což zvyšuje její užitnou hodnotu při monitorování a inspekčních procesech.

Kamera nabízí střední rozlišení 396 × 300 pixelů a pokrývá teplotní rozsah od 950 °C do 2450 °C bez nutnosti dělení na podrozsahy. Díky mimořádně příznivému poměru vzdálenost/velikost měřicího bodu zajišťuje přesné výsledky i při větších vzdálenostech a překonává tak optický výkon moderních pyrometrů. Motorizované zaostřování umožňuje přesné a pohodlné nastavení na měřený cíl i na dálku.

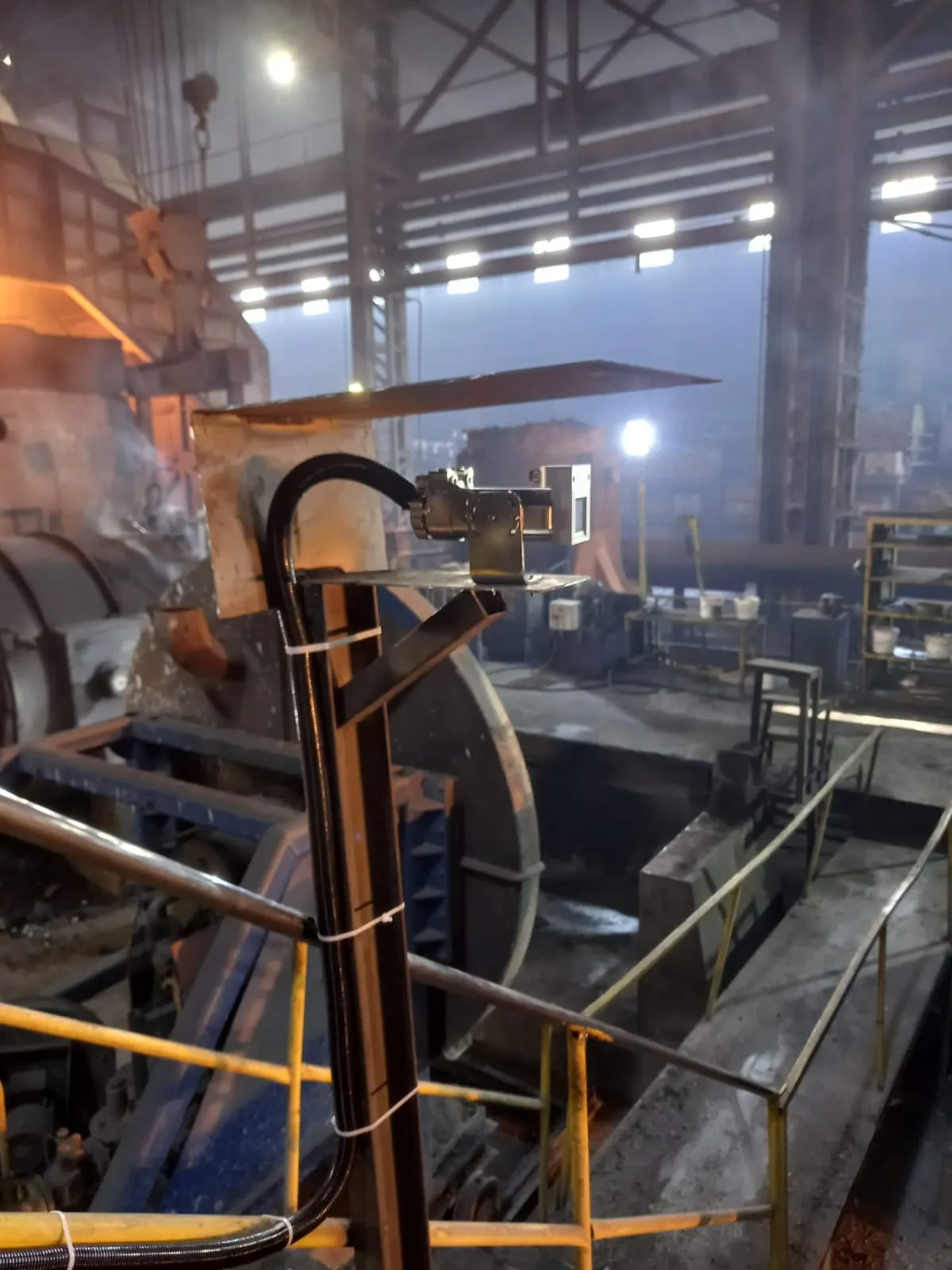

Robustní průmyslový design zaručuje spolehlivost v náročných podmínkách a kompaktní, voděodolné provedení umožňuje trvalou instalaci. Primárním rozhraním je Ethernet s přenosem celého obrazu při snímkové frekvenci 20 Hz, sekundárně lze využít USB s výstupem podobrazu 132 × 100 pixelů. Díky chytrému autonomnímu režimu není nutné složité programování a integrace do řídicích smyček je snadná. Kamera podporuje také analogový výstup (0/4–20 mA), automatické vyhledávání měřicích bodů a průmyslové komunikační protokoly jako Ethernet/IP, Modbus TCP/IP, RS485 či Profinet, což z ní činí atraktivní řešení i pro OEM použití.

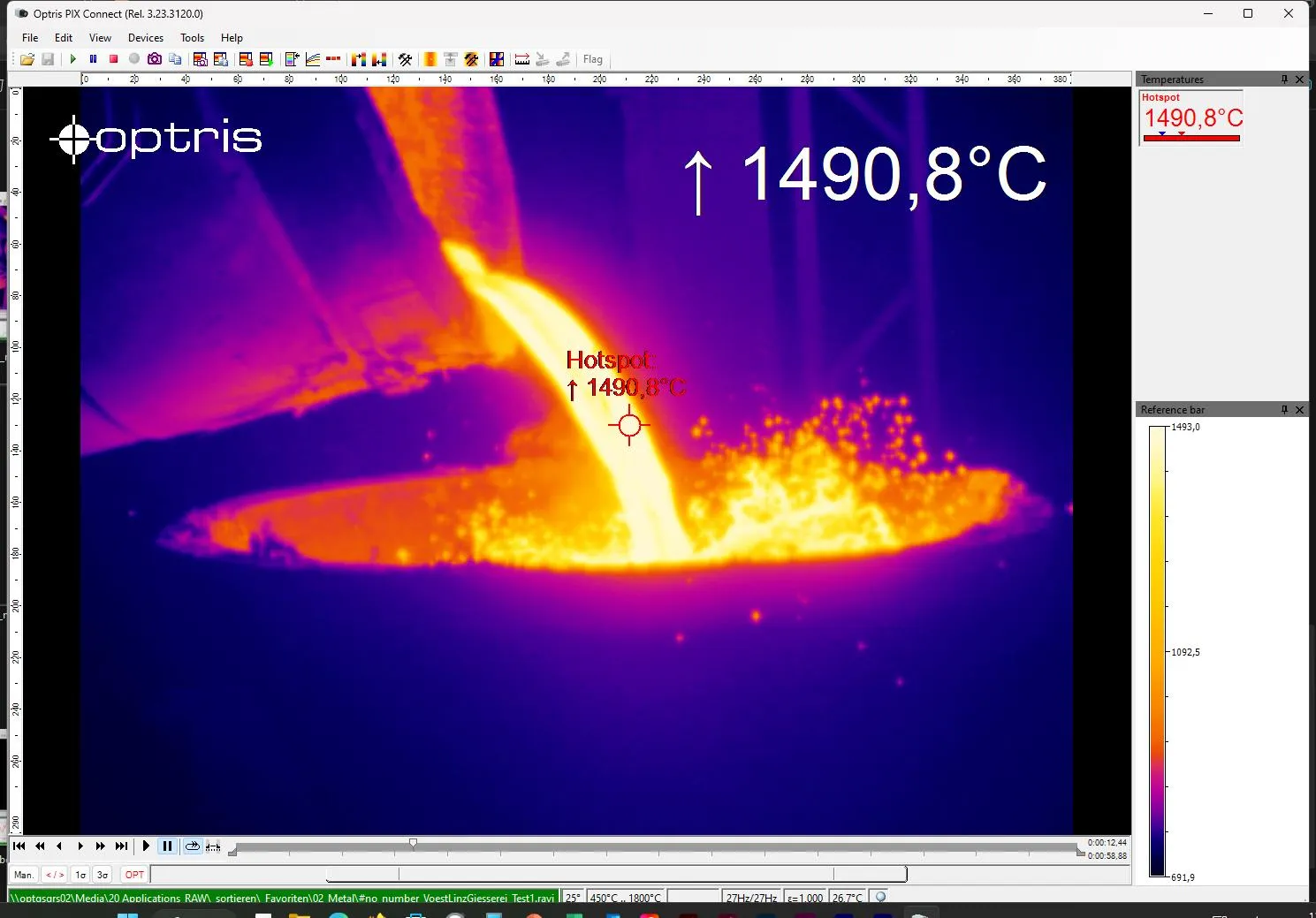

Pokročilejší funkce, jako je lineární skenování nebo slučování obrazu, jsou dostupné prostřednictvím softwaru PIX Connect, který je nepostradatelný pro výzkum i zpracování termálních snímků. Pro vývojáře jsou k dispozici také integrační sady pro tvorbu vlastních softwarových řešení.

Kamera je doplněna širokým portfoliem příslušenství, které rozšiřuje její použitelnost v extrémních podmínkách: vodou chlazené kryty (provoz až do 250 °C), ofukovací kroužky pro udržení čisté optiky v prašném prostředí, mechanické montážní prvky, rozhraní a kabeláž.
