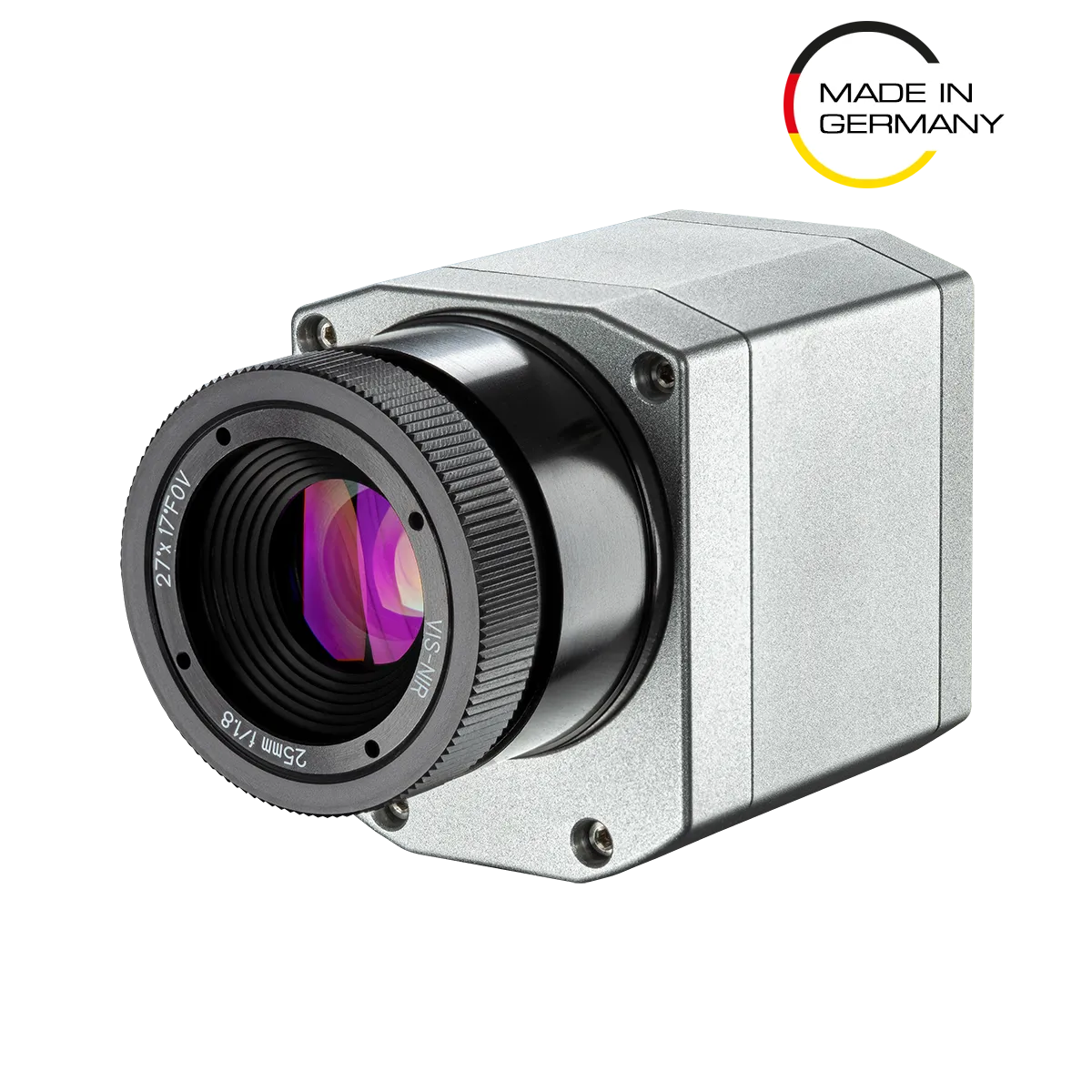

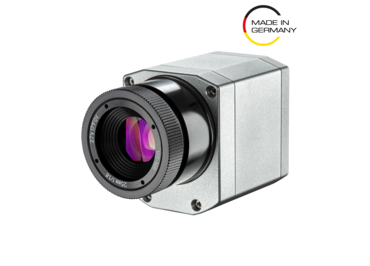

Termokamera Optris PI08M

Optris PI 08M – infračervená kamera pro laserové procesy s vysokou přesností

Optris PI 08M je kompaktní termokamera s ultrakrátkovlnným spektrem kolem 800 nm, speciálně navržená pro aplikace s NIR a CO₂ lasery. Díky tomuto spektrálnímu rozsahu dokáže významně snížit chyby měření způsobené nízkou emisivitou při delších vlnových délkách.

Kamera poskytuje nepřetržitý měřicí rozsah od 575 °C do 1900 °C, což z ní činí ideální nástroj pro aditivní výrobu a laserové zpracování materiálů. Krátkovlnné měření na 0,8 μm zajišťuje vyšší emisivitu kovových a lesklých povrchů, a tím i výrazně přesnější výsledky oproti konvenčním dlouhovlnným infračerveným kamerám.

Díky rychlé elektronice senzoru dosahuje PI 08M reakční doby až 1 ms, což umožňuje detailní sledování i velmi rychlých tepelných procesů.

Technické údaje

DETEKTOR

• Optické rozlišení: 764 x 480 pixelů

• Spektrální rozsah: 780 - 820 nm

• Snímková frekvence: 27Hz až 1 kHz (s omezeným rozlišením)

OPTIKA

• Zorné pole: 26° x 16°, f=25 mm, nebo 39° x 25°, f=16 mm

• Vyměnitelné objektivy: Ano

MĚŘENÍ

• Rozsah měření objektu: 27Hz: 575 … 1900°C; 32/80 Hz: 625 … 1900 °C, 1 kHz: 750 … 1900 °C

• Přesnost: < 1500°C: ±1 %, > 1500°C ±2 %

• Tepelná citlivost (NETD): < 1000/1600°C

ROZHRANÍ

• Rozhraní: USB; volitelně: GigE (PoE), RS485, Ethernet/IP, Ethernet TCP, Modbus TCP, Profinet

• Podporované protokoly: USB 2.0

• Kompatibilní software: PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK

ANALOGOVÝ VSTUP/VÝSTUP

• Přímý výstup/vstup: 1x analogový výstup (0/4-20 mA); 1x vstup (analogový nebo digitální); izolovaný

• Volitelný průmyslový procesní rozhraní (PIF): 2x 0 – 10 V vstup, digitální vstup (max. 24 V), 3x 0/4 – 20 mA výstupy, 3x relé (0 – 30 V/ 400 mA), bezpečnostní relé

ZPRACOVÁNÍ OBRAZU

• Pouze přes PC a SW PIXConnect

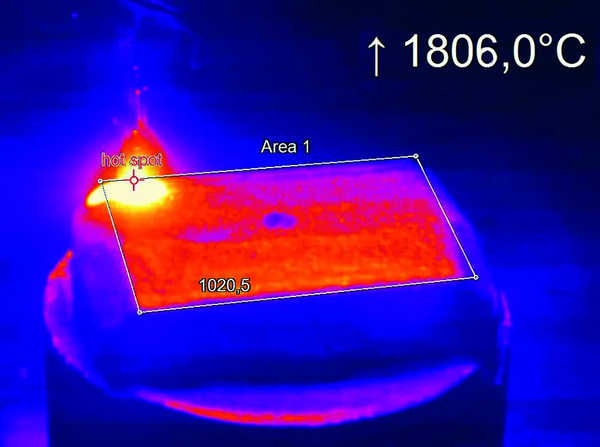

• Možnosti: měření oblastí zájmu, lineární skener, EventGrabber, sloučení, alarmování, porovnávací funkce, teplotní-časové diagramy, teplotní profily, nahrávání a přehrávání, spouštění

PROSTŘEDÍ

• Provozní teplotní rozsah: 0…50 °C (s aktivním chlazením až 315°C)

Optris PI 08M – krátkovlnná infračervená kamera pro laserové aplikace

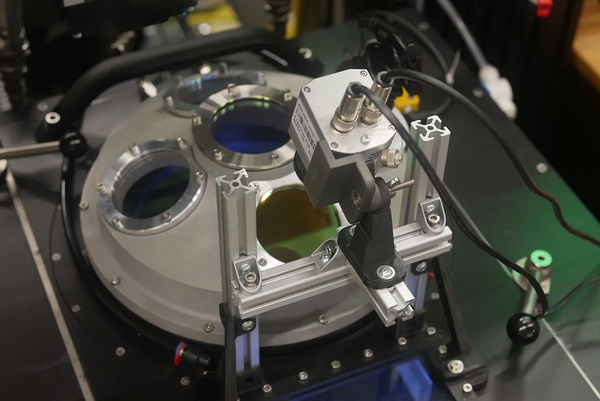

Optris PI 08M je krátkovlnná infračervená kamera (0,78 – 0,82 μm), která spojuje inovaci, přesnost a cenovou dostupnost v oblasti bezkontaktního měření teploty. Je speciálně navržena pro přesnou analýzu povrchové teploty při aditivní výrobě kovů a procesech s NIR a CO₂ lasery. Díky své konstrukci splňuje náročné požadavky průmyslových aplikací, nabízí široký měřicí rozsah od 575 °C do 1900 °C, vysokou přesnost a flexibilní volbu zorných polí.

Měření na krátkovlnném pásmu 0,8 μm přináší zásadní výhodu při práci s kovovými a lesklými povrchy, které mají v dlouhovlnném spektru nízkou emisivitu a tím pádem nepřesné výsledky. Krátkovlnná detekce odpovídá nejvyšší emisivitě většiny kovů, a navíc díky Planckovu zákonu poskytuje výrazně více infračerveného záření. To minimalizuje vliv změn emisivity a zajišťuje spolehlivé a opakovatelné výsledky i v náročných podmínkách.

Výkon a rychlost

PI 08M nabízí flexibilní snímací režimy:

• 764 x 480 px při 32 Hz – detailní termální zobrazení

• 382 x 288 px při 80 Hz – ideální pro rychle se pohybující objekty

• 72 x 56 px při 1 kHz – extrémně rychlé procesy s krátkou odezvou

• 764 x 8 px při 1 kHz – linkové skenování pro kontinuální monitorování procesů

Díky rychlé odezvě (1 ms) se kamera uplatní v procesech s velmi krátkými cykly a rychlými změnami teploty.

Integrace a software

Pro snadné začlenění do výrobních procesů je k dispozici USB rozhraní a analogové i digitální procesní výstupy. Kamera je plně kompatibilní se softwarem PIX Connect, který poskytuje funkce jako line scanning, slučování obrazů a pokročilé zpracování teplotních dat. Pro integrátory jsou dostupné také vývojářské kity.

Odolnost a příslušenství

Kompaktní a robustní konstrukce PI 08M umožňuje nasazení i v náročných prostředích. Rozsáhlá nabídka příslušenství zahrnuje:

• vodou chlazený kryt (provoz až do 315 °C)

• air purge systém pro udržení čistého objektivu v prašném prostředí

• mechanické montážní prvky, rozhraní a kabeláž

Tato rozšíření zajišťují spolehlivý provoz a jednoduchou integraci do různých průmyslových aplikací.
