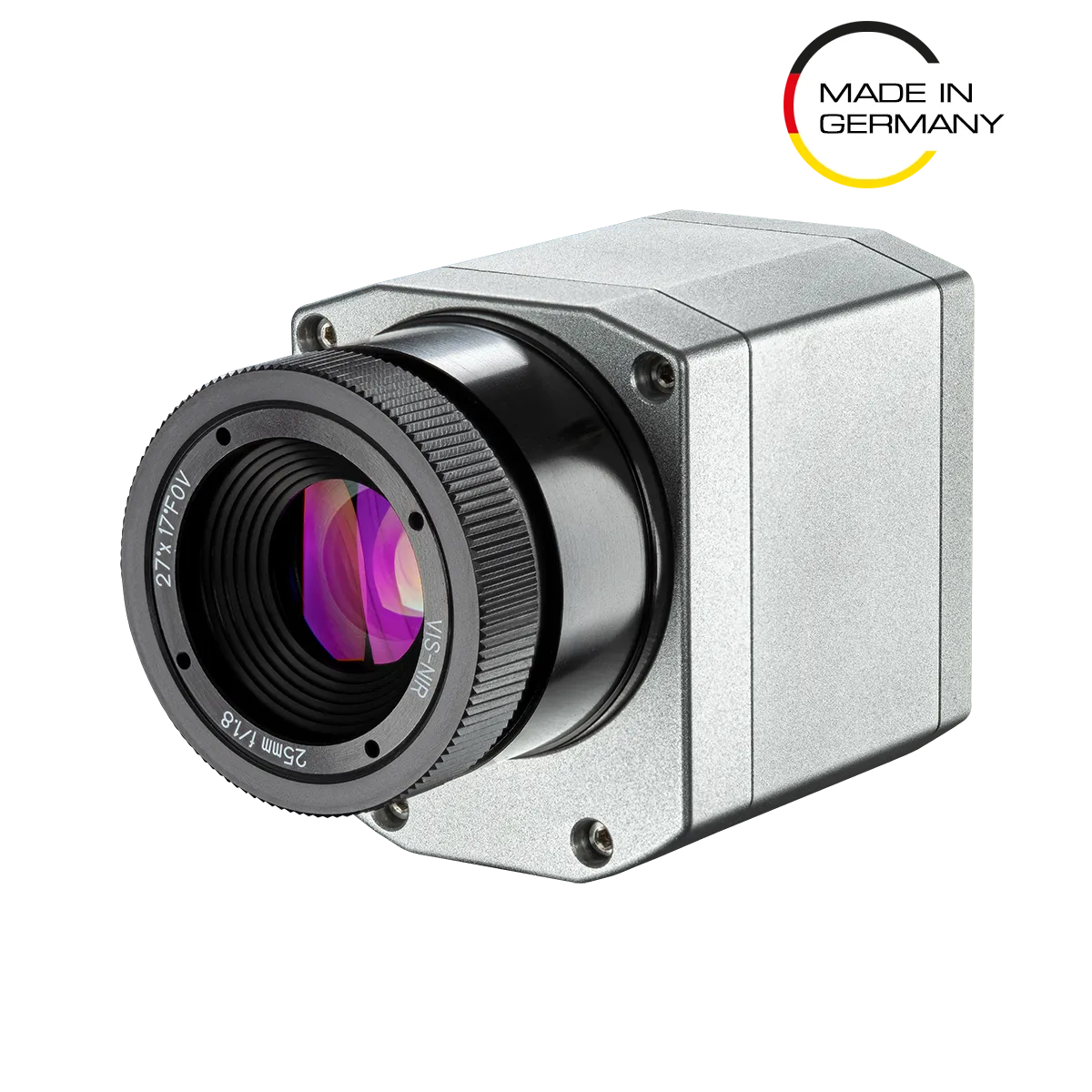

Termokamera Optris PI05M

Optris PI 05M je ultrakrátkovlnná infračervená kamera, speciálně navržená pro bezpečné a přesné měření teploty bez kontaktu u mimořádně horkých cílů. Díky svému spektrálnímu rozsahu 0,50 – 0,54 μm a teplotnímu rozsahu 900 °C až 2450 °C poskytuje spolehlivou analýzu i v nejnáročnějších průmyslových aplikacích.

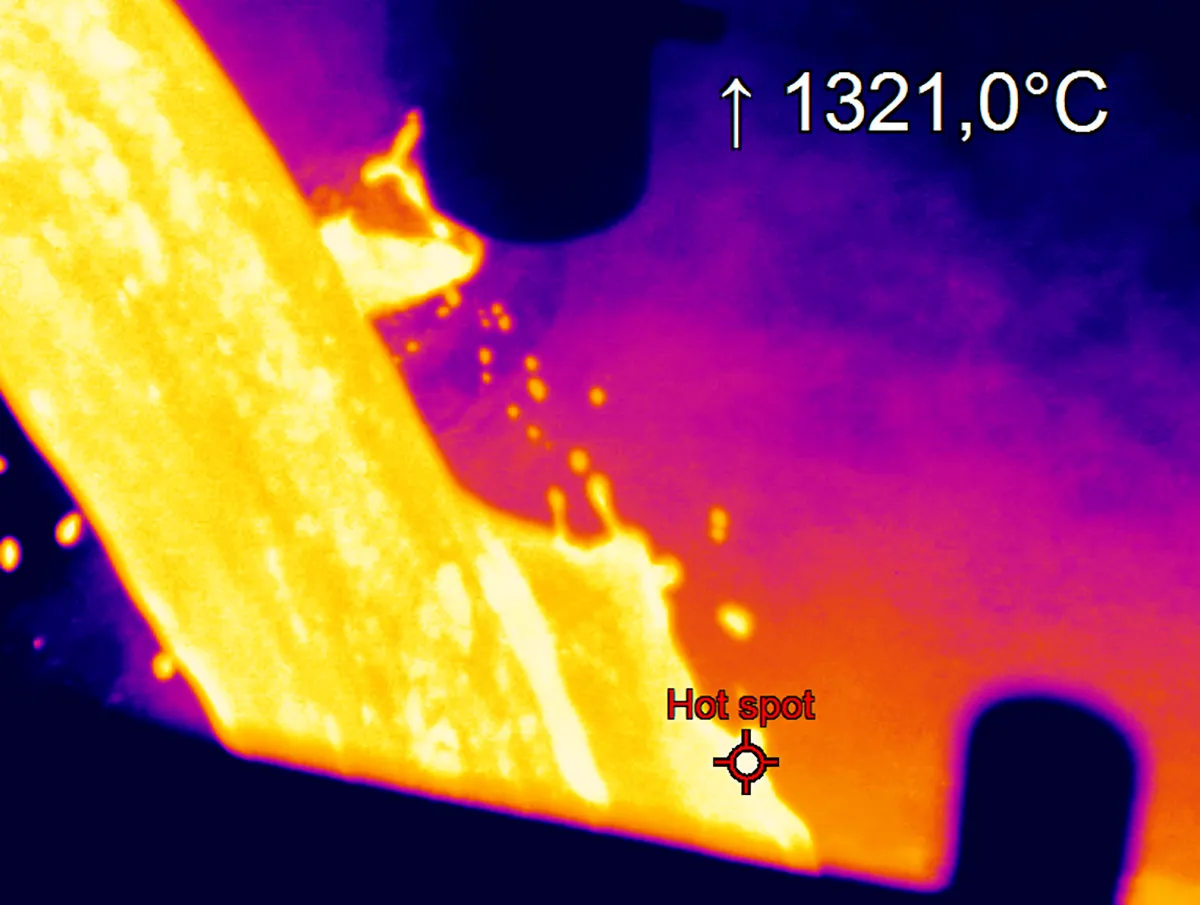

Kamera je ideálním řešením pro monitorování roztavených kovů a pro procesy aditivní výroby využívající NIR a CO₂ lasery, kde je nutná extrémní přesnost a rychlá odezva.

Technické údaje

DETEKTOR

• Optické rozlišení: 764 x 480 pixelů

• Spektrální rozsah: 500 - 540 nm

• Snímková frekvence: 27Hz až 1 kHz (s omezeným rozlišením)

OPTIKA

• Zorné pole: 26° x 16°, f=25 mm, nebo 13° x 10°, f=25 mm

• Vyměnitelné objektivy: Ano

MĚŘENÍ

• Rozsah měření objektu: 27Hz: 900 … 2450 °C; 32/80 Hz: 950 … 2450 °C. 1 kHz: 1100 … 2450 °C

• Přesnost: < 2000°C: ±1 %, > 2000°C ±2 %

• Tepelná citlivost (NETD): < 1400/2100°C

ROZHRANÍ

• Rozhraní: USB; volitelně: GigE (PoE), RS485, Ethernet/IP, Ethernet TCP, Modbus TCP, Profinet

• Podporované protokoly: USB 2.0

• Kompatibilní software: PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK

ANALOGOVÝ VSTUP/VÝSTUP

• Přímý výstup/vstup: 1x analogový výstup (0/4-20 mA); 1x vstup (analogový nebo digitální); izolovaný

• Volitelný průmyslový procesní rozhraní (PIF): 2x 0 – 10 V vstup, digitální vstup (max. 24 V), 3x 0/4 – 20 mA výstupy, 3x relé (0 – 30 V/ 400 mA), bezpečnostní relé

ZPRACOVÁNÍ OBRAZU

• Pouze přes PC a SW PIXConnect

• Možnosti: měření oblastí zájmu, lineární skener, EventGrabber, sloučení, alarmování, porovnávací funkce, teplotní-časové diagramy, teplotní profily, nahrávání a přehrávání, spouštění

PROSTŘEDÍ

• Provozní teplotní rozsah: 0…50 °C (s aktivním chlazením až 315°C)

Optris PI 05M – přesná ultrakrátkovlnná infračervená kamera pro extrémní teploty

Optris PI 05M je ultrakrátkovlnná infračervená kamera, která spojuje inovaci, dostupnost a vysokou přesnost v bezkontaktním měření teploty extrémně horkých cílů. Pracuje ve spektrálním rozsahu 0,50 – 0,54 μm a je speciálně navržena pro analýzu teplot roztavených kovů, velmi horkých materiálů a procesů aditivní výroby využívajících NIR a CO₂ lasery. Díky širokému měřicímu rozsahu 900 °C až 2450 °C poskytuje mimořádně spolehlivé a přesné výsledky i v těch nejnáročnějších podmínkách.

Kamera je vybavena objektivem s zorným polem 27° x 17°, který umožňuje detailní a přesné termální snímkování. Krátkovlnný rozsah spektra je zvláště vhodný pro měření teplot kovů a lesklých materiálů, jejichž nízká emisivita v dlouhovlnné oblasti často způsobuje nepřesnosti. PI 05M díky tomu zajišťuje vyšší opakovatelnost a přesnost oproti dlouhovlnným kamerám, zejména v extrémních průmyslových podmínkách.

Vysoká flexibilita snímání:

• 764 x 480 px při 32 Hz pro detailní zobrazení

• 382 x 288 px při 80 Hz pro rychlejší procesy

• až 1 kHz při 72 x 56 px pro snímání velmi rychlých teplotních změn

• speciální line-scan mód (764 x 8 px při 1 kHz) pro kontinuální monitorování výrobních linek

Široké možnosti integrace:
Připojení přes USB rozhraní a bezplatný software PIX Connect umožňují pokročilé funkce, jako je line scanning či slučování obrazů. Pro integrátory jsou k dispozici vývojářské sady pro snadné přizpůsobení specifickým aplikacím.

Odolnost v náročných podmínkách:
K dispozici je široká škála příslušenství, včetně vodou chlazeného krytu (pro provoz kamery až do 315 °C), vzduchových ofuků proti prachu, mechanických držáků, elektrických rozhraní a kabelů. To zajišťuje, že kamera PI 05M je snadno začlenitelná do existujících systémů a poskytuje spolehlivé řešení pro průmyslové termální snímkování.

Vyrobená v Německu a navržená pro dlouhodobý provoz v náročných aplikacích, PI 05M představuje nový standard v přesnosti a spolehlivosti měření extrémních teplot.
