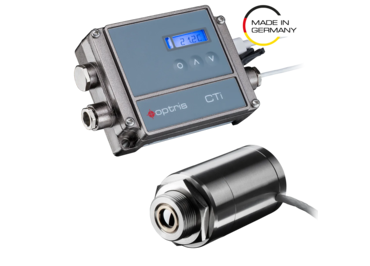

Teplotně odolný pyrometr Optris CTiHot LT

Série pyrometrů Optris CTiHot LT je vybavena teploetně odolnou optikou s rozlišením až 10:1 a spektrálním rozsahem 8–14 µm, což je ideální pro měření vysoce emisivních povrchů i při nízkých teplotách. Díky širokému teplotnímu rozsahu od -50 °C do 1050 °C vynikají tyto pyrometry při měření objektů s nízkou reflektivitou.

Robustní konstrukce umožňuje provoz až do 250 °C bez nutnosti dodatečného chlazení, což je činí optimálními pro nasazení v prostředí s vysokými teplotami prostředí. Široké spektrum použití zahrnuje sušárny, pece, linky pro tepelné zpracování v kovoprůmyslu a sklářství, dále výrobu papíru, plastů a textilií či zpracování polovodičů s dobou odezvy od 100 ms. Vyvinuto a vyrobeno v Německu s širokou nabídku příslušenství.

Technické parametry

• Teplotní rozsah: -50°C ... 1050°C
• Spektrální rozsah: 8 - 14 μm (vhodné pro materiály s nízkou odrazivostí)
• Rozslišení 2:1 a 10:1.
• Přesnost: ± 1 °C, nebo 1%
• Opakovatelnost: ± 0,1%, nebo ± 0,1 °C
• Teplotní rozlišení: 0.1 K
• Maximální teplota prostředí: -20°C ... 250°C optika / -20°C ... 85°C elektronika

Software / aplikace:

• Optris CompactPlus Connect / IRmobile (zdarma na neomezený počet PC, nebo zařízení s OS Android)

Komunikace a další údaje:

• Výstupy analogové: 2x 0/4 - 20 mA, 0 - 5 V, termočlánek K, alarm
• Digitální rozhraní: vždy USB, volitelně EtherNet/IP, Profinet, Ethernet TCP, Modbus TCP, RTU, RS485, RS232, 2x relé (vždy jen jedno z volitelných)
• I/O-pin: 3x Programovatelný vstup/výstup: volitelný jako alarmový výstup
• Napájení: 8 - 30 V DC, nebo napájení z USB
• Kabel (optika - elektronika) 1m (standard), 3m, 8m, 15m včetně teplotně odolných (volitelně)

Pyrometr Optris CTi LThot je navržen pro spolehlivý provoz v extrémních podmínkách vysokoteplotních prostředí a vyznačuje se mimořádnou tepelnou odolností měřicí hlavice. Provoz při okolních teplotách až do 250 °C bez nutnosti dodatečného chlazení nepředstavuje pro tento infračervený teploměr žádný problém, což jej činí ideálním pro integraci do strojů v široké škále aplikací – od sušáren a pecí přes tepelné zpracování materiálů až po výrobu plastů, textilií či polovodičů.

Řada Optris CTi LThot nabízí měření teplot v rozsahu od –50 °C do 1050 °C. Volitelné optiky 10:1 nebo 2:1 a kompaktní velikost senzorové hlavice dále rozšiřují její všestrannost.

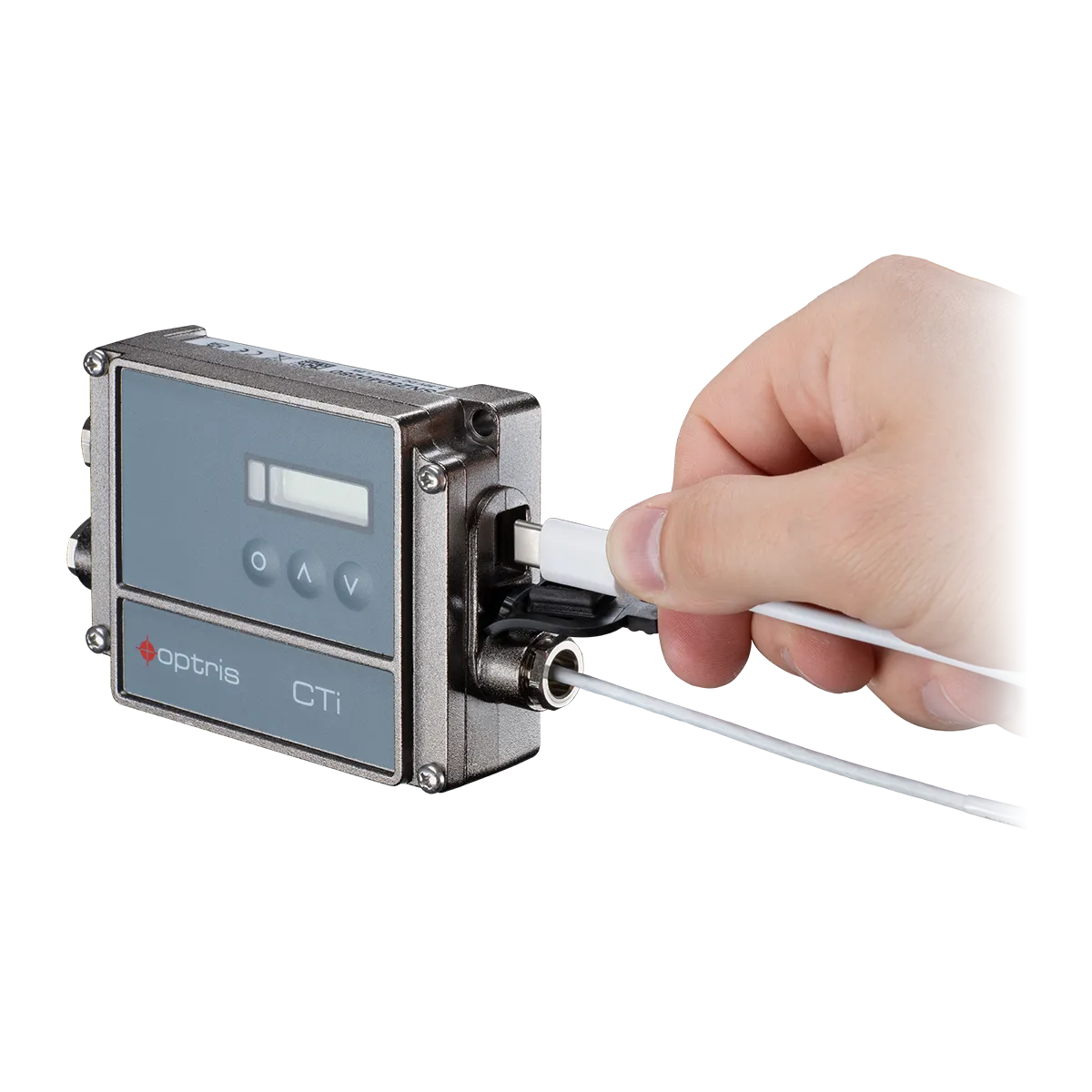

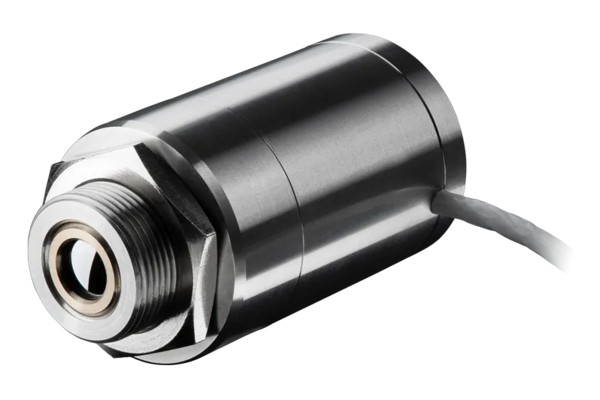

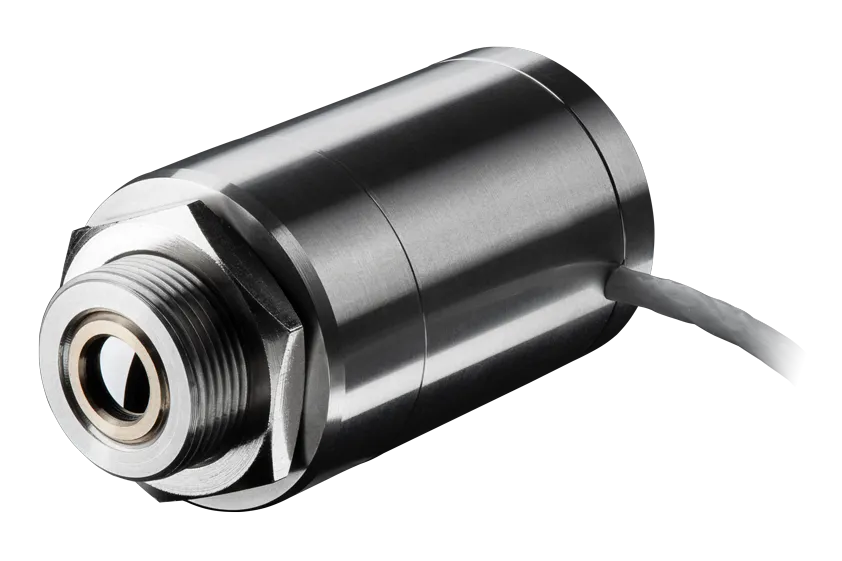

Samostatná řídicí jednotka poskytuje vysokou variabilitu díky volitelným analogovým výstupům a celé řadě digitálních rozhraní. Jedinečnou výhodou pro instalaci v prostředích s vysokou okolní teplotou je robustní a promyšlená konstrukce, která umožňuje provoz hlavic až do 250 °C bez dodatečného chlazení. Kompaktní nerezové pouzdro o průměru 29 mm a délce 55 mm zajišťuje dlouhou životnost i v náročných podmínkách.

Díky minimalizaci tepelných gradientů v měřicí hlavici a konstrukci odolné proti tepelným šokům dosahuje pyrometr vysoké přesnosti a opakovatelnosti i při rychlých změnách okolní teploty.
