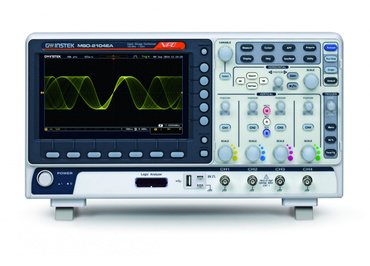

Řada multifunkčních osciloskopů GW-Instek MSO-2000E

teaser

Řada 2 nebo 4 kanálových osciloskopů MSO-2000E, 16 kanálový logický analyzátor, dvoukanálový 25 MHz funkční generátor. Šířka pásma do 200 MHz, vzorkování 1 GSa/s, vnitřní paměť 10 M bodů na kanál, rozlišení 8 bitů, 8" displej, komunikační rozhraní USB, Ethernet.

Cenové rozpětí 25 000 – 49 000 Kč bez DPH

Parametry

  • 2 nebo 4 kanály
  • frekvenční pásmo 70/100/200 MHz
  • vzorkování 1 GSa/s na kanál
  • vnitřní paměť 10 M bodů na kanál
  • vertikální rozsah 1 mV - 10 V/dílek
  • obnovovací frekvence 120 000 průběhů/s
  • vertikální rozlišení 8 bitů
  • FFT
  • dekódování sběrnic I2C, SPI, UART, CAN, LIN
  • MSO-2000E verze s 16 kanálový logický analyzátorem
  • MSO-2000EA verze s 16 kanálový logický analyzátorem + 2 kanálový 25 MHz ARB generátor funkce
  • frekvenční analýza (PC software)
  • funkce segmetnovanej paměti
  • ukládání snímků obrazovky a csv průběhů na USB disk
  • LCD display 8", rozlišení 800 x 480

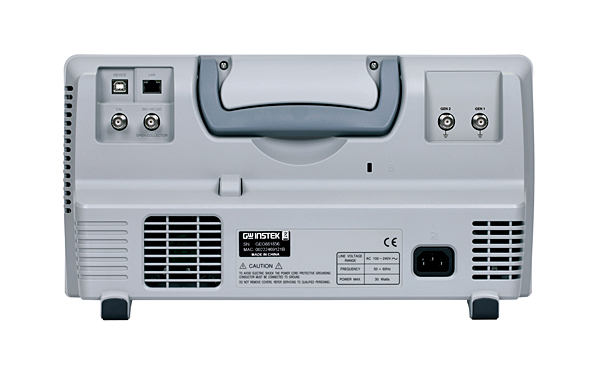

  • komunikační rozhraní USB, LAN



Řada multifunkčních osciloskopů GW-Instek MSO-2000

Řada multifunkčních osciloskopů se zabudovaným logickým analyzátorem MSO-2000 vychází z kvalitní řady GDS-2000E. Poskytuje vysokou obnovovací frekvenci 120 000 průběhů/s pro detailní zachycení a zobrazení slabých a přechodných signálů. Hloubka paměti až 10 milionů bodů záznamu na kanál umožňuje získání a analýzu kompletního průběhu měření u většiny aplikací. Řadu je možné rozdělit na 2 základní varianty modelů. MSO-2000E obsahují zabudovaný 16 kanálový logický analyzátor, MSO-2000EA obsahují navíc ještě dvoukanálový funkční ARB generátor.

Řada MSO-2000 poskytuje 16 kanálový logický analyzátor s hloubkou paměti 10 M bodů na kanál a citlivostí 250 mV na změnu logické úrovně vstupů. K dispozici jsou standardní funkce spouštění a dekódování, například dekódování sběrnic I2C, SPI, sériové linky UART (RS 232 / 422 / 485) a CAN/LIN sběrnic, které jsou běžné v automobilovém průmyslu.

Modely MSO-2000EA doplňují osciloskop a logický analyzátor a dvoukanálový funkční generátor. Generátor umožňuje generovat signály do frekvence až 25 MHz s vertikálním rozlišením 14 bitů a vzorkovací frekvencí 200 MSa/s. Dostupné jsou standardní signály (sinus, obdélník, pulz, pila, šum, DC) a 7 dalších průběhu. Generátor podporuje modulační funkce AM/FM/FSK a funkci sweep.
