Pyrometr Optris CTi LTex do výbušného prostředí

Bezpečnost je na prvním místě a řada pyrometrů Optris CTi na tento požadavek reaguje prostřednictvím nevýbušného provedení CTi LTex. Tento pyrometr je navíc vybaven Zenerovými dvojitými bariérami, které umožňují jeho použití v prostředí s nebezpečím výbuchu.

Tato varianta infračerveného senzoru zajišťuje bezpečný provoz v rizikových aplikacích, poskytuje dodatečnou úroveň ochrany a přispívá k bezpečnému a spolehlivému řešení pro dálkové měření teploty v prostředí dle ATEX.

Pyrometry Optris CTi LTex využívají stejné měřicí hlavy jako standardní řada CTi, se shodnými parametry. Infračervené měřicí hlavy s optickým rozlišením až 22:1 a spektrálním rozsahem 8–14 µm jsou ideální pro objekty s vysokou emisivitou a podporují široký teplotní rozsah od −50 °C do 1050 °C.

Technické parametry

• Teplotní rozsah: -50°C ... 600°C (LT02ex, -50°C ... 800°C (LT15ex), -50°C ... 1050°C (LT22ex)
• Doba odezvy (90 % signálu): 40 ms (LTex 02), 115 ms (LTex 15 a LTex 22)
• Spektrální rozsah: 8 - 14 μm (vhodné pro materiály s nízkou odrazivostí)
• Přesnost: ± 1 °C, nebo 1%
• Teplotní rozlišení: 0.1 K
• Maximální teplota prostředí: -20°C ... 130°C (LTex 02) 180°C (LTex 15 /22) optika, -20°C ... 85°C elektronika

Software / aplikace:

• Optris CompactPlus Connect / IRmobile (zdarma na neomezený počet PC, nebo zařízení s OS Android)

Komunikace a další údaje:

• Výstupy analogové: 2x 0/4 - 20 mA, 0 - 5 V, termočlánek K, alarm
• Digitální rozhraní: vždy USB, volitelně EtherNet/IP, Profinet, Ethernet TCP, Modbus TCP, RTU, RS485, RS232, 2x relé (vždy jen jedno z volitelných)
• I/O-pin: 3x Programovatelný vstup/výstup: volitelný jako alarmový výstup
• Napájení: 8 - 30 V DC, nebo napájení z USB
• Kabel (optika - elektronika) 1m (standard), 3m, 8m, 15m včetně teplotně odolných (volitelně)

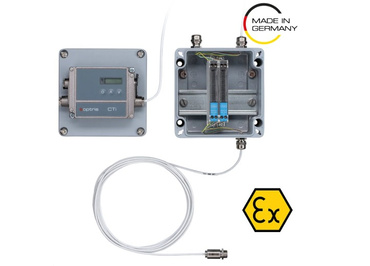

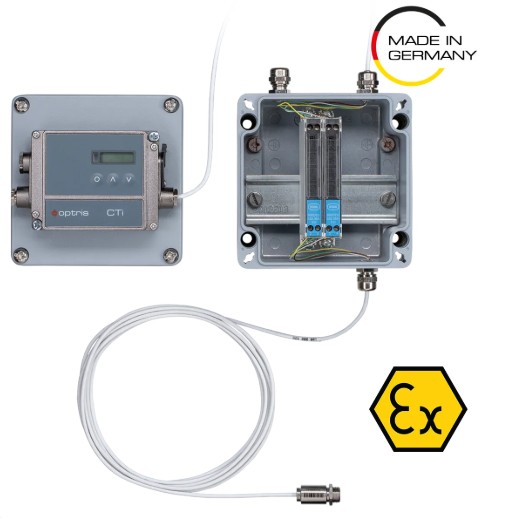

Řada pyrometrů Optris CTi klade důraz na bezpečnost, zejména v nebezpečných provozních podmínkách. Nevýbušné provedení CTi LTex je vybaveno Zenerovými dvojitými bariérami, které jsou speciálně navrženy pro použití v prostředích s rizikem výbuchu. Toto řešení zajišťuje bezpečný provoz a poskytuje dodatečnou úroveň ochrany pro komplexní systémy dálkového měření teploty v prostředí ATEX. Měřicí hlava CTi LTex může být navíc pasivně instalována do nebezpečných zón, přičemž bezpečnost je posílena omezením energie prostřednictvím certifikovaných Zenerových bariér (STAHL) pro zónu 1.

Díky dvoudílné konstrukci obsahuje řada CTi jeden z nejmenších infračervených senzorů na světě, s optickým rozlišením až 22:1 a rychlou dobou odezvy od 115 ms. Tato konstrukce je optimalizována pro efektivní sledování rychlých výrobních procesů v různých průmyslových odvětvích. Široký teplotní rozsah od −50 °C do 1050°C, vhodný zejména pro neodrazivé objekty, zajišťuje vysokou univerzálnost použití.

Vysoká teplotní odolnost umožňuje provoz při okolní teplotě až 180 °C bez nutnosti dodatečného chlazení, což je ideální pro náročné vysokoteplotní aplikace. Konstrukce odolná vůči teplotním šokům zajišťuje stabilní a opakovatelné výsledky i při kolísání okolní teploty, což garantuje spolehlivý výkon v obtížných podmínkách. Senzory jsou vyvíjeny a vyráběny v Německu dle vysokých kvalitativních standardů.

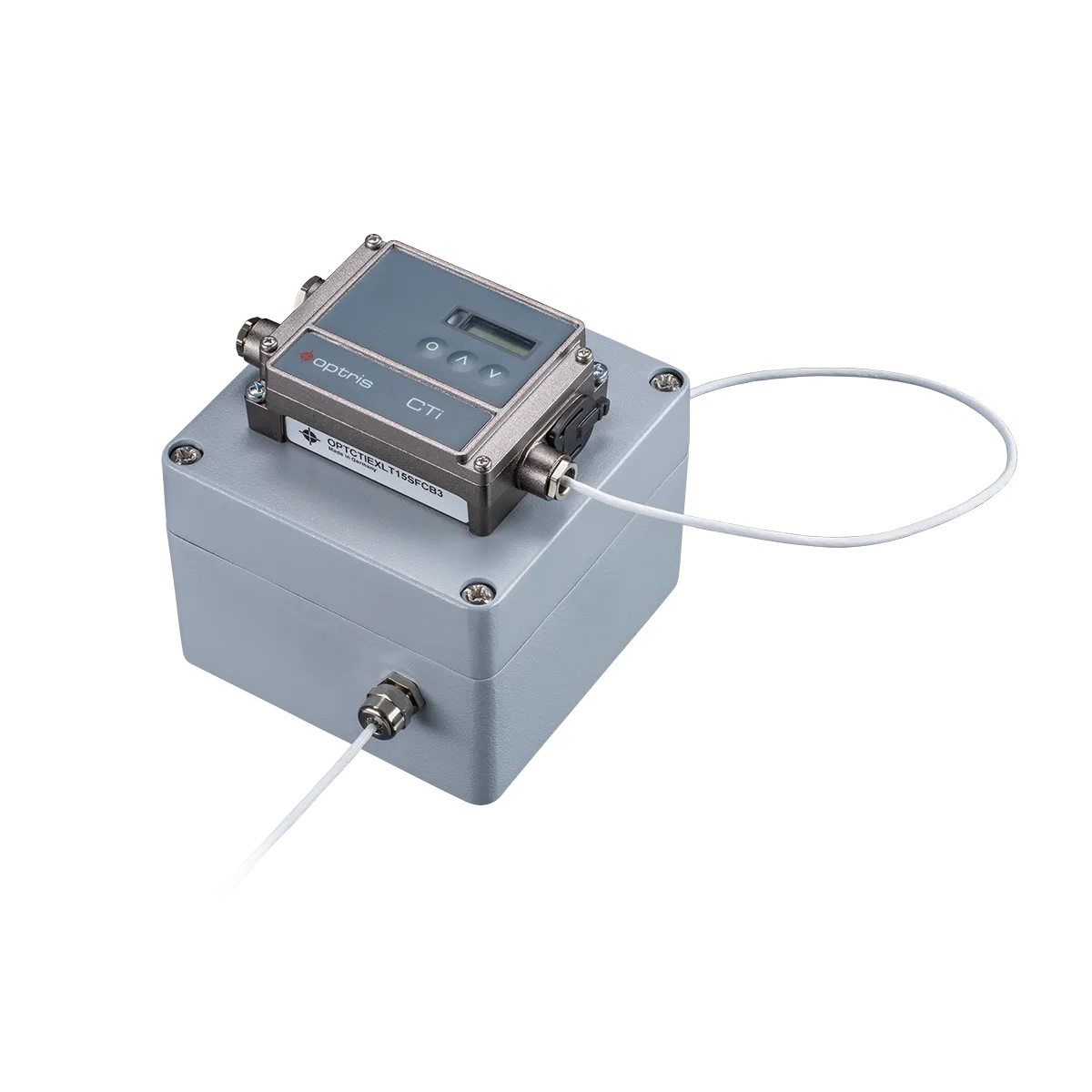

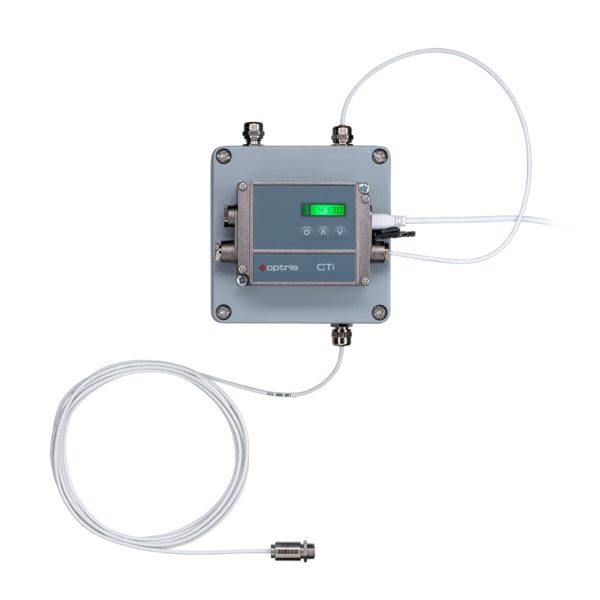

Řada infračervených senzorů Optris CTi LTex je navržena pro dlouhodobou stabilitu a přesnost, což z ní činí klíčový nástroj pro kritické průmyslové procesy. Přesné bezkontaktní měření teploty je umožněno oddělenou elektronikou, která je vybavena snadno přístupnými programovacími tlačítky a LCD displejem. Nerezové pouzdro zajišťuje vysokou mechanickou odolnost a dlouhou životnost.

Flexibilita systému je podpořena širokou škálou výstupů a rozhraní:

• USB, RS485, RS232
• Profibus DP, Profinet
• Modbus TCP, Modbus RTU
• Ethernet, EtherNet/IP

Tato variabilita umožňuje snadnou integraci do strojních a řídicích systémů a zvyšuje univerzálnost použití.

K rozšíření funkcionality slouží volitelné příslušenství, které pokrývá různé průmyslové požadavky:

• montážní vidlice pro stabilní upevnění
• zaměřovací tubus pro přesné cílení
• optika pro krátké vzdálenosti pro detailní měření malých objektů
• ofuk vzduchem pro ochranu optiky před nečistotami
• chladicí pláště pro optimalizaci provozu při zvýšených teplotách

Tato příslušenství významně rozšiřují možnosti využití řady CTi LTex a umožňují optimální přizpůsobení konkrétním aplikacím.
