Pyrometr Optris CTi 4M

Optris CTi 4M je vysokorychlostní infračervený teploměr s mimořádně krátkou dobou expozice pouhých 90 μs, díky čemuž je ideální pro přesné měření teploty v rychlých nebo dynamických procesech.

Díky své středovlnné spektrální citlivosti a širokému teplotnímu rozsahu od 0 °C do 500 °C je pyrometr Optris CTi 4M vhodný pro měření teplot různých materiálů, jako jsou kovy, oxidy kovů, keramika nebo materiály s neznámou či proměnlivou emisivitou.

CTi 4M představuje vynikající alternativu k senzorům řady LT v aplikacích, které vyžadují rychlou odezvu a přesnost při nižších teplotách.

Elektronická jednotka teploměru umožňuje flexibilní připojení díky volitelným analogovým výstupům i různým digitálním rozhraním, což usnadňuje integraci zařízení do řídicích a monitorovacích systémů v průmyslovém prostředí.

Technické parametry

• Teplotní rozsah: 0 ... 500°C
• Spektrální rozsah: 2.2 až 6 μm (vhodné pro materiály s vysokou odrazivostí, typicky kovy a kermaika)
• Přesnost: ± 0,3% z rozsahu +2 °C
• Opakovatelnost: ± 0,1% z rozshau +1°C
• Teplotní rozlišení: 0.1 K
• Doba odezvy (90 % signálu): 320 μs
• Maximální teplota prostředí: 0°C ... 70°C optika, 0°C ... 70°C elektronika

Software / aplikace:

• Optris CompactPlus Connect / IRmobile (zdarma na neomezený počet PC, nebo zařízení s OS Android)

Komunikace a další údaje:

• Výstupy analogové: 2x 0/4 - 20 mA, 0 - 5 V, termočlánek K, alarm
• Digitální rozhraní: vždy USB, volitelně EtherNet/IP, Profinet, Ethernet TCP, Modbus TCP, RTU, RS485, RS232, 2x relé (vždy jen jedno z volitelných)
• I/O-pin: 3x Programovatelný vstup/výstup: volitelný jako alarmový výstup
• Napájení: 8 - 30 V DC, nebo napájení z USB
• Kabel (optika - elektronika) 1m (standard), 3m, 8m, 15m včetně teplotně odolných (volitelně)

Optris CTi 4M – Rychlý a univerzální pyrometr pro přesné měření teploty

Optris CTi 4M představuje dynamické bezkontaktní řešení pro měření teploty, které vyniká zejména při měření náročných materiálů v prostředí s nižšími teplotami. Díky své středovlnné spektrální citlivosti je ideální volbou pro rychlá a nízkoteplotní měření napříč různými typy materiálů – a efektivně řeší limity senzorů řady LT.

V jádru pyrometru se nachází detektor InAsSb, který pracuje v rozsahu 2,2–6 μm. Tato vlnová délka umožňuje přesné měření kovů, oxidů kovů, keramiky i materiálů s neznámou či proměnlivou emisivitou. CTi 4M je konstruován pro vysokorychlostní měření teploty v rozsahu 0 °C až 500 °C.

Klíčovými vlastnostmi Optris CTi 4M jsou miniaturizovaná měřicí hlavice a extrémně rychlá integrační doba 110 μs s reakční dobou od 320 μs, což umožňuje precizní měření i v rychlých výrobních procesech. Kompaktní hlavice o rozměrech Ø 14 × 28 mm se snadno integruje do strojů a zařízení a bez chlazení zvládá okolní teploty až 70 °C. Při vyšších teplotách lze využít chladicí příslušenství Optris. Díky poměru vzdálenost/velikost bodu až 10:1 zajišťuje teploměr spolehlivé měření i z větší vzdálenosti.

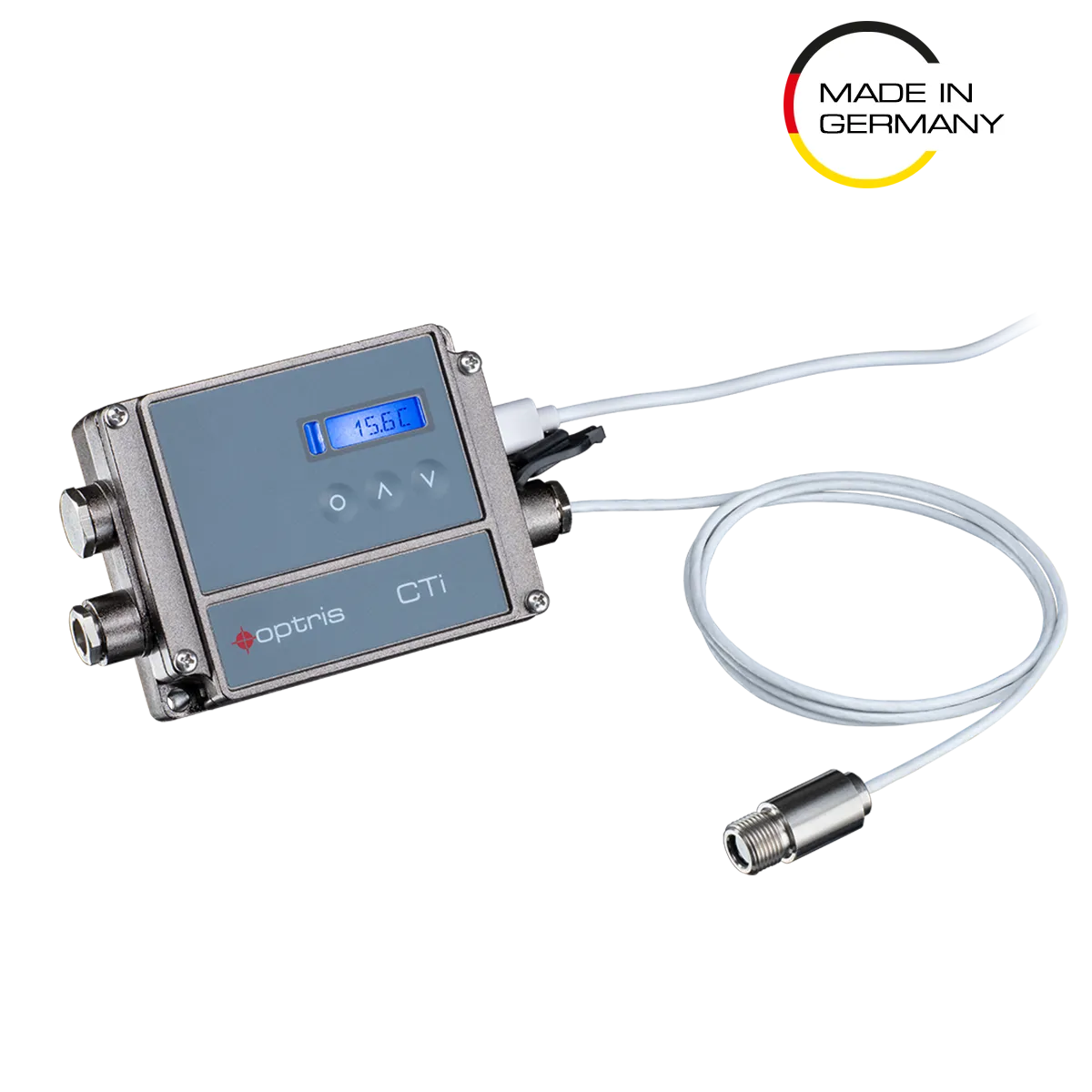

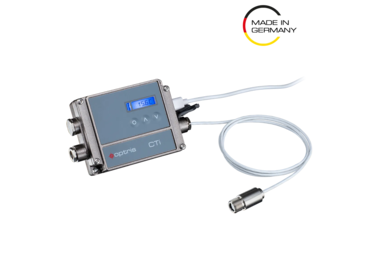

Konstrukce senzoru je dvoudílná – měřicí hlavice a samostatná elektronická jednotka, která nabízí široké možnosti připojení a konfigurace. K dispozici jsou analogové výstupy (0/4–20 mA, 0–5 V, 0–10 V, termočlánek typ K nebo J) i digitální rozhraní jako USB, RS485, RS232, Modbus RTU, Modbus TCP, Ethernet TCP/IP, EtherNet/IP a Profinet. To umožňuje snadnou integraci do řídicích systémů a využití v laboratořích, průmyslu i terénu.

Pro rozšíření funkcí je dostupná řada volitelného příslušenství, které zvyšuje odolnost i přesnost měření. Patří sem montážní vidlice pro stabilní instalaci, zacílovací trubice pro přesnější měření, makro čočky pro detailní měření malých nebo vzdálených objektů a vzduchová očista chránící optiku v prašném prostředí. Chladicí pláště pak rozšiřují možnosti použití při vyšších teplotách.

Optris CTi 4M tak představuje kompaktní, rychlé a flexibilní řešení pro přesné bezkontaktní měření teploty v široké škále průmyslových aplikací.
