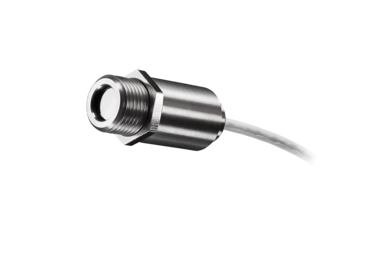

Pyrometr Optris CTfast LT15F / LT25F

Technické parametry

• Teplotní rozsah: -50°C až 975°C
• Spektrální rozsah: 8 až 14 µm
• Doba odezvy: 6 ms na analogovém rozhraní

Optické rozlišení (90 % energie):

• 15:1 (LT15F)
• 25:1 (LT25F)

• Přesnost: (při okolní teplotě 23 ± 5 °C): ± 1 % nebo ± 2 °C
• Opakovatelnost: (při teplotě okolí 23 ± 5 °C): ± 0,75 % nebo ± 0,75 °C

Teplotní rozlišení (NETD):

• 0,2 K (LT15F)
• 0,4 K (LT25F)

Doba odezvy:

• analogový výstup (90%): LT15F 9 ms, LT25F 6 ms
• digitální výstup (50 %): LT15F 4 ms, LT25F 3 ms

• Emisivita / zesílení (nastavitelné pomocí programovacích tlačítek nebo softwaru): 0.100 - 1.100
• Transmisivita (nastavitelná pomocí programovacích tlačítek nebo softwaru): 1.100 - 1.100: 0.100 - 1.100
• Zpracování signálu (parametr nastavitelný pomocí programovacích tlačítek nebo softwaru): podržení špičky, podržení údolí, průměr, rozšířená funkce podržení s prahem a hysterezí

Teplota prostředí:

• -20 °C ... 120 °C hlava
• 0°C ... 85°C elektronika

• Délka kabelu: 1 m (standardní), 3 m, 8 m, 15 m
• Napájení: 8-36 V DC
• Odběr proudu: max. 100 mA

Komunikační rozhraní

• Výstup / analogový: 0/4 - 20 mA, 0 - 5 / 10 V nebo termočlánek J, K.
• Výstup / alarm: 24 V / 50 mA (otevřený kolektor)
• Výstup / digitální: 0/10 V (10 mA) volitelně: relé: 2 x 60 V DC/42 V AC; 0,4 A; opticky oddělené
• Digitální rozhraní (volitelné): USB, RS232 nebo RS485 , Modbus RTU, Profibus DP, Ethernet (volitelné)
• Výstupní impedance: mA max. 500 Ω (s 8-36 V DC), mV min. 100 kΩ zátěžová impedance, termočlánek 20 Ω
• Vstupy: programovatelný funkční vstup pro externí nastavení emisivity / kompenzaci okolní teploty, spouštěč (resetování funkcí hold)

Typické aplikace

Teplotní čidlo CTfast je ideální pro měření teploty obzvláště rychlých procesů, např. při výrobě skleněných injekčních stříkaček, během nichž lze optimálně sledovat a řídit proces adheze mezi jehlou a stříkačkou.

Infračervený teploměr CTfast se používá také při výrobě PET lahví, protože při lisování PET preforem je třeba dodržet určitou teplotu, aby byl proces úspěšný. Teploměr CTfast LT je spolehlivým pomocníkem při této kontrolní úloze vyžadující velmi rychlé bodové měření.

V papírenském průmyslu se přístroj používá také např. v tiskařských strojích pro měření provozní teploty a teploty papíru.
