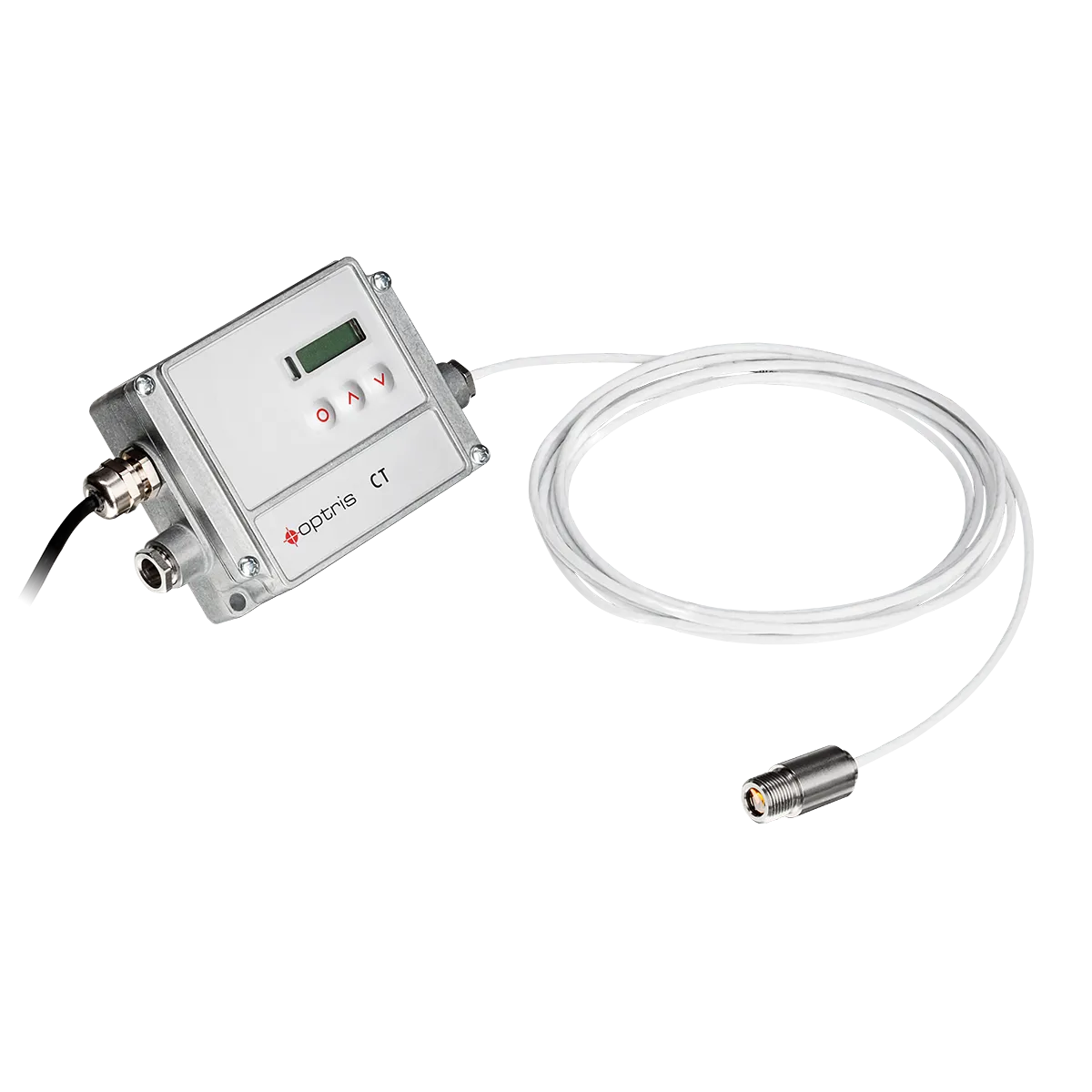

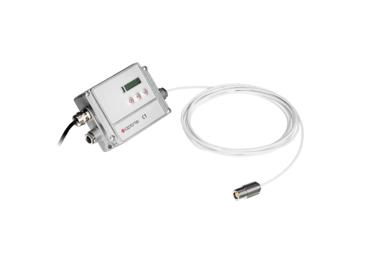

Pyrometr Optris CT 3M

Optris CT 3M je spolehlivé řešení pro bezkontaktní měření teploty, navržené speciálně pro náročné aplikace v kovoprůmyslu. Díky miniaturizovanému infračervenému teploměru pracujícímu na vlnové délce 2,3 μm nabízí vysoce přesné výsledky i u obtížně měřitelných materiálů.

Zařízení pokrývá široký teplotní rozsah od 50 °C do 1800 °C, a proto je vhodné jak pro primární, tak i sekundární zpracování kovů. Pyrometr si poradí také s oxidovými povrchy a keramickými materiály, což rozšiřuje možnosti využití v průmyslové výrobě.

Podle požadavků aplikace lze volit mezi verzí CT 3ML (50–400 °C) a CT 3MH3 (až 1800 °C). Robustní konstrukce a kompaktní provedení zajišťují spolehlivý provoz i v náročných průmyslových podmínkách.

Technické parametry

• Teplotní rozsah: 50°C ... 400°C (3ML), 100°C ... 600°C (3MH), 150°C ... 1000°C (3MH1), 200°C ... 1500°C (3MH2), 250°C ... 1800°C (3MH3)
• Spektrální rozsah: 2,3 μm (vhodné pro kovové materiály s vysokou odrazivostí)
• Nejmenší měřitelná oblast: 3,4 mm z 110 mm
• Přesnost: ± 0,3 °C z měřené teploty + 2°C
• Teplotní rozlišení: 0.1 K
• Doba odezvy (90 % signálu): 1 ms
• Maximální teplota prostředí: -20°C ... 85°C optika i elektronika

Software / aplikace:

• Optris CompactPlus Connect / IRmobile (zdarma na neomezený počet PC, nebo zařízení s OS Android)

Komunikace a další údaje:

• Výstupy analogové: 2x 0/4 - 20 mA, 0 - 5 V, termočlánek K, alarm
• Digitální rozhraní: vždy USB, volitelně EtherNet/IP, Profinet, Ethernet TCP, Modbus TCP, RTU, RS485, RS232, 2x relé (vždy jen jedno z volitelných)
• I/O-pin: 3x Programovatelný vstup/výstup: volitelný jako alarmový výstup
• Napájení: 8 - 30 V DC, nebo napájení z USB
• Kabel (optika - elektronika) 2m (standard), 8m, 15m včetně teplotně odolných (volitelně)

Optris CT 3M, kompaktní pyrometr určený pro náročné průmyslové aplikace, zejména pro měření kovů a keramických materiálů. Díky rozšířenému InGaAs detektoru na vlnové délce 2,3 μm zajišťuje spolehlivá a přesná měření v širokém rozsahu 50 °C až 1800 °C.

Krátkovlnná spektrální citlivost minimalizuje vliv měnící se emisivity, což přináší stabilní výsledky i u náročných povrchů. Díky extrémně rychlé odezvě 1 ms je CT 3M ideální pro procesy s krátkými cykly a vysokými nároky na přesnost.

Kompaktní měřicí hlavice (Ø14 × 28 mm) umožňuje snadnou integraci do strojů a zařízení a odolává okolním teplotám až do 85 °C bez dodatečného chlazení. Dělený senzorový systém se samostatnou elektronikou navíc nabízí široké možnosti rozhraní – od klasických analogových signálů až po moderní průmyslové sběrnice (USB, RS485, RS232, Profibus DP, ProfiNet, Ethernet, Ethernet/IP).
