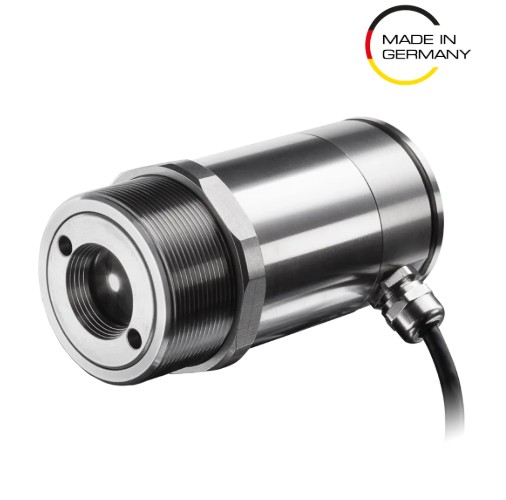

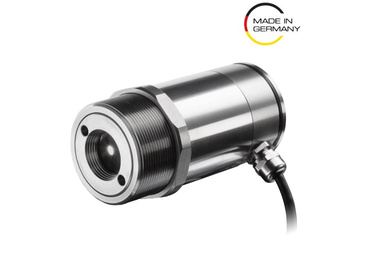

Pyrometr Optris CSlaser hs LT vysokou citlivostí

Optris CSlaser hs LT je navržen pro náročné stacionární instalace a představuje vysoce výkonný infračervený teploměr, který nastavuje nový standard v oblasti bezkontaktního měření teploty. Díky německé preciznosti a špičkové přesnosti je ideální volbou pro odborníky v oblasti výroby, řízení procesů a výzkumu a vývoje, kteří vyžadují spolehlivá a přesná data i v náročných podmínkách.

Zařízení nabízí vysokou přesnost měření se systémovou tolerancí ±1 % nebo ±1 °C v teplotním rozsahu −20 °C až 150 °C. Vyniká také mimořádnou citlivostí, která umožňuje detekovat velmi malé teplotní rozdíly již od 0,025 K. Tato schopnost je podpořena rychlou odezvou 150 ms, což umožňuje sledování dynamických procesů v reálném čase. Integrovaný dvojitý laserový zaměřovací systém společně s vysokým optickým rozlišením 50:1 poskytuje maximální přesnost zaměření, a to i pro velmi malé měřené body od 1,4 mm, a to i na větší vzdálenosti nebo v aplikacích s omezeným zorným polem.

Zařízení je umístěno v odolném jednodílném nerezovém pouzdru, které zajišťuje dlouhou životnost a snadnou instalaci. Vysokou flexibilitu přinášejí různé možnosti výstupů, včetně:

• analogového výstupu 4–20 mA
• programovatelných alarmových výstupů
• digitálního rozhraní USB

Konfigurace zařízení je jednoduchá díky bezplatnému softwaru compactConnect pro PC nebo mobilní aplikaci IR pro Android. Každé zařízení je dodáváno s kalibračním certifikátem a prochází výstupní kontrolou kvality v Německu.

Pro nasazení v extrémních podmínkách je k dispozici široká škála příslušenství, například:

• chladicí kryty pro použití ve vysokých teplotách
• ofuk vzduchem (air purge) pro ochranu optiky před nečistotami

Optris CSlaser hs LT redefinuje standard přesnosti a nabízí bezkonkurenční kombinaci flexibility, spolehlivosti a výkonu pro kritické úlohy měření teploty v průmyslovém prostředí.

Technické parametry

• Teplotní rozsah: -20 °C až 150 °C
• Spektrální rozsah: 8 - 14 µm
• Doba odezvy: 150 ms
• Teplotní citlivost 0,025K
• Optické rozlišení (90 % energie): 50:1
• Přesnost systému (při Tamb = 23 ± 5 °C): ±1 % nebo ±1 °C

Snímaná plocha:

• CSlaser hs LT CF 1,4 mm @ 70 mm
• CSlaser hs LT SF 24 mm @ 1200 mm
• Zaměření křížovým laserem

Komunikační rozhraní

Výstupy / analogové:

• Výstup analog 4 - 20 mA
• USB vstup

Infračervený teploměr Optris CSlaser hs LT je známý svým vysokým výkonem a nabízí rozsah měření teploty od −20 °C do 150 °C. Robustní jednodílná konstrukce pyrometru zajišťuje snadnou integraci do různých procesních systémů. Mezi klíčové vlastnosti patří dvojité laserové zaměřování, vysoký poměr vzdálenost–měřený bod a nerezové pouzdro (M48×1,5).

Díky minimální velikosti měřeného bodu od 1,4 mm a rychlé odezvě od 150 ms představuje tento infračervený senzor ideální řešení pro aplikace vyžadující bezkontaktní měření teploty.

Zařízení umožňuje měřit i velmi malé teplotní rozdíly již od 0,025 °C, což je zásadní pro kontinuální sledování homogenity produktů. Přesnost systému při okolní teplotě činí ±1 % nebo ±1 °C (vyšší hodnota). Pyrometr se vyznačuje také výbornou opakovatelností, a to ±0,3 % nebo ±0,3 °C při okolní teplotě 23 ± 5 °C a teplotě objektu nad 20 °C.

Řada CSlaser hs LT představuje novou úroveň přesnosti a spolehlivosti v oblasti bezkontaktního měření teploty napříč průmyslovými odvětvími. Je ideální zejména pro pevně instalované aplikace, kde je nutné dlouhodobě stabilní a přesné měření. Bezkontaktní princip umožňuje měření i v případech, kdy je objekt obtížně přístupný nebo v pohybu.

Oproti menším senzorům produktových řad CSmicro a CSlaser je hlavní předností inovativní systém dvojitého laserového zaměřování, který přesně vyznačuje skutečnou měřenou oblast a zároveň poskytuje vyšší poměr vzdálenost–měřený bod.

CSlaser hs LT je univerzální měřicí zařízení, které může pracovat:

• jako analogový přístroj s výstupem 4–20 mA a alarmovým výstupem (open collector)
• prostřednictvím standardního dvouvodičového rozhraní pro snadné připojení k PLC a spolehlivý přenos dat

Pro digitální komunikaci je k dispozici volitelný USB programovací kit, který spolu se softwarem umožňuje:

• rychlou parametrizaci senzoru
• záznam a analýzu měřených dat

V digitálním režimu je zařízení napájeno přes USB rozhraní (5 V). Senzor podporuje:

• obousměrnou digitální komunikaci (odesílání i příjem dat)
• jednosměrný režim (burst mode) pro přenos dat ze senzoru

Současně může zařízení pracovat paralelně v analogovém i digitálním režimu.

Významnou vlastností řady je dvojité laserové zaměřování, které:

• ukazuje skutečnou polohu měřeného bodu
• poskytuje informaci o velikosti měřené plochy
• zajišťuje přesné ustavení senzoru a minimalizaci chyb měření

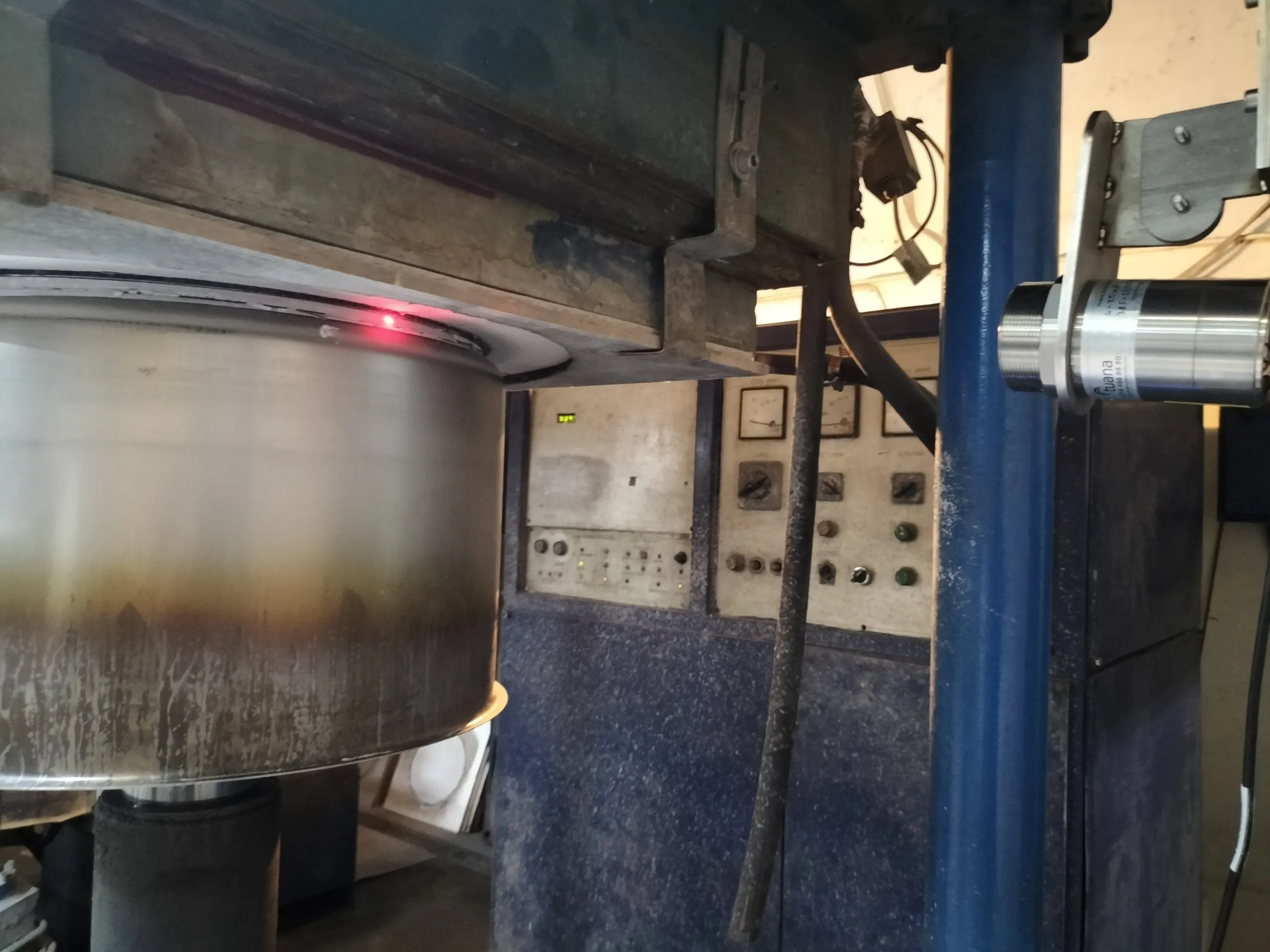

Laserové paprsky sledují infrared optickou dráhu a označují měřené místo v libovolné vzdálenosti – na rozdíl od běžných pyrometrů s jedním laserem, které označují pouze střed měřicího bodu.

Optické rozlišení až 50:1 umožňuje přesná měření i v aplikacích s omezeným zorným polem. Díky různým verzím s optikou pro krátké vzdálenosti lze zařízení flexibilně přizpůsobit konkrétním aplikacím.

Pro rozšíření možností instalace jsou k dispozici originální příslušenství Optris:

• ofuk vzduchem (air purge)
• montážní příruby
• další doplňky pro integraci do výrobních linek

Pyrometry jsou navrhovány a vyráběny v Německu a podléhají pečlivé kalibraci dle standardů PTB nebo NIST. K dispozici jsou také možnosti individuální konfigurace (např. délky kabelů) a komplexní technická podpora včetně aplikačního poradenství a poprodejních služeb.

Shrnutí:
Řada Optris CSlaser hs LT kombinuje vysokou přesnost, odolnost a flexibilitu, a představuje tak špičkové řešení pro bezkontaktní měření teploty v širokém spektru průmyslových aplikací.
