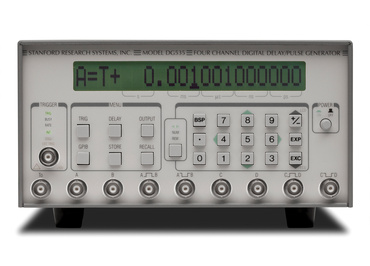

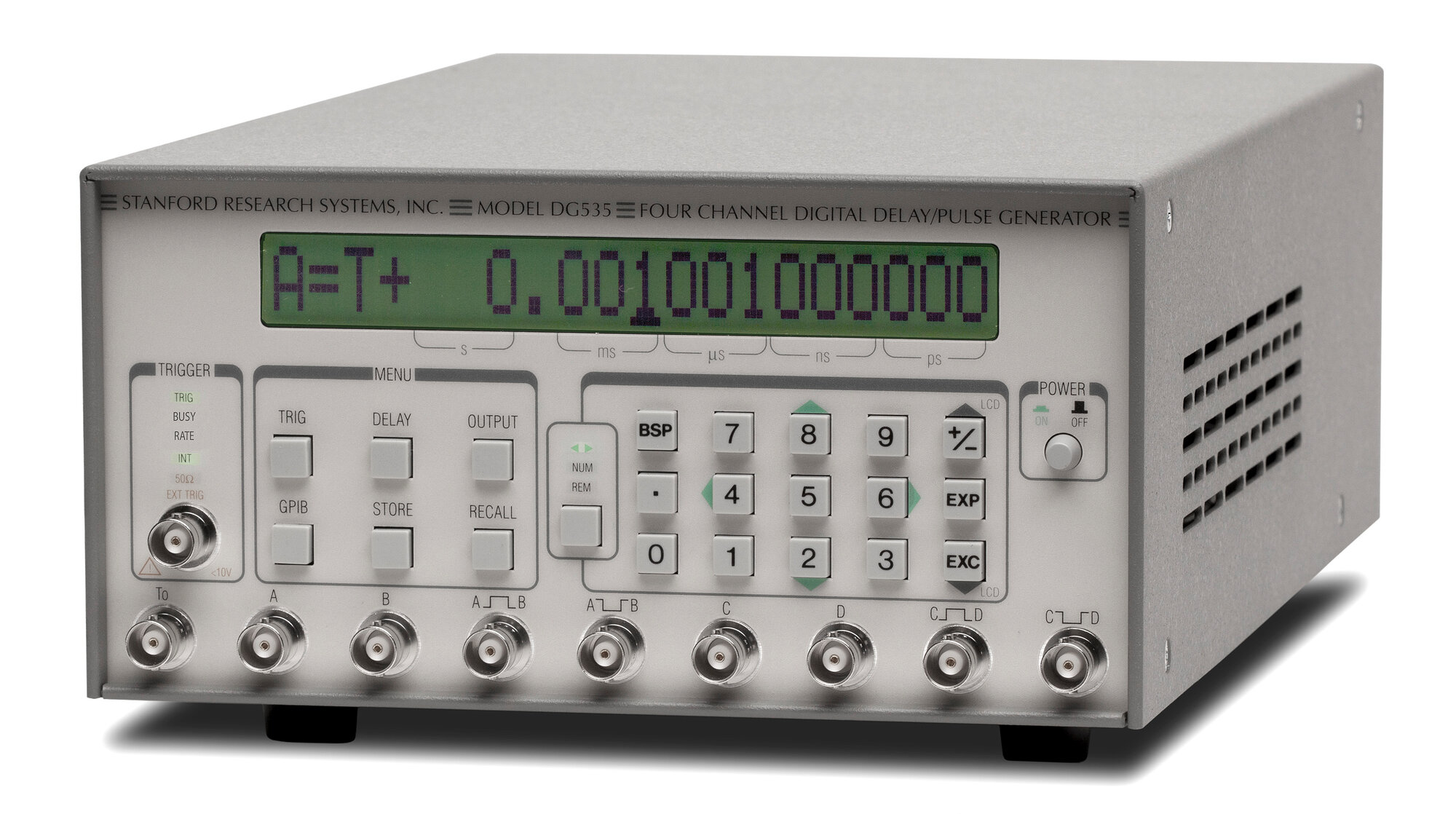

Pulsní generátor Stanford research systems DG 535

teaser

Pulzní zpožďovací (delay) generátor SRS DG535, 4 nezávislé výstupy, rozlišení 5 ps, frekvence pulzů do 1 MHz, GPIB rozhraní, volitelně ±32 V výstupy.

Cenové rozpětí 100 000 – 249 000 Kč bez DPH

Pulzní delay generátor DG535 od Stanford research system nabízí precizní časové nastavení 4 výstupních pulzů. Výstupy jsou od sebe nezávislé, kromě časového zpoždění lze nastavit amplitudu a offset. Volitelně má uživatel možnost zvolit si HW option ±32 V výstupy na zadním panelu. Generátor se používá v laserových systémech, při automatickém testování a v jiných precizních pulzních aplikacích.

Parametry:

  • 4 výstupní kanály
  • volitelně 4x ±32 V výstupy na zadním panelu
  • rozsah časového zpoždění 0 až 999,999 999 999 995 s
  • rozlišení 5 ps
  • přesnost 1500 ps + (nepřesnost časové základny*zpoždění)
  • časová základna 25 ppm krystalový oscilátor, volitelně 1 ppm TCXO
  • výstupní frekevencia od 1 mHz do 1 MHz
  • jitter <100 ps rms
  • výstupní impedance 50 Ω nebo high Z
  • výstupní úrovně TTL (0 až 4 VDC), ECL (-1,8 až -0,8 VDC), NIM (-0,8 až 0 VDC), nastavitelná amplituda (-3 až 4 VDC)
  • BNC výstupní konektory
  • komunikační rozhraní GPIB
