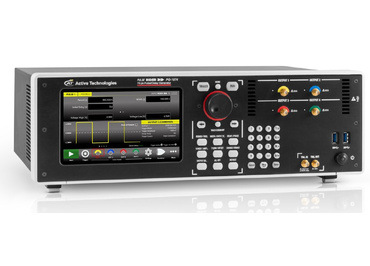

Pulsní generátor s rychlou náběžnou hranou PG-1000

teaser

Pulsní generátor Active Technologies PG-1072 (2 kanály) a PG-1074 (4 kanály), náběžná hrana <70 ps, amplituda do 5 Vpp, frekvence do 800 MHz, minimální šířka pulsu 300 ps, dotykový displej, komunikační rozhraní USB, LAN a jiné.

Orientační cenová hladina
na dotaz

Místo pro poptávané produkty

Produkty, které chcete poptat, vložíte tlačítkem Vložit do poptávky na stránce vlevo.

Chcete s námi raději mluvit přímo? Zavolejte:
+420 541 633 670

Pokud toto není to co hledáte:


Pulsní generátor PG-1000 je unikátní zařízení na trhu určené pro aplikace, které vyžadují precizní generování pulzů s co nejrychlejší náběžnou hranou. Jednoduché a rychlé nastavení generovaných pulzů s náběžnou hranou až 70 ps, výstupní amplitudou do 5 Vpp a frekvencí do 800 MHz (QUAD mód) činí z generátoru od Active Technologies ideální zařízení pro oblasti jako jsou například: optika, polovodiče, radary a jiné.

Pulsní generátor s rychlou náběžnou hranou PG-1000 - obrázek 3



Technická specifikace:

  • PG-1072 - 2 výstupní kanály (SMA konektor)
  • PG-1074 - 4 výstupní kanály (SMA konektor)
  • 70 ps naběžná hrana generovaných pulzů
  • šířka pulsu od 300 ps do (perioda - 300 ps), s rozlišením 10 ps
  • generování pulzních sekvencí - dvojité (DOUBLE), trojité (TRIPLE), čtyřité (QUADRUPLE) pulzy s nezávislým nastavením časování
  • frekvence do 200 MHz (SINGLE mód) / 400 MHz (DOUBLE mód) / 600 MHz (TRIPLE mód) / 800 MHz (QUADRUPLE mód)
  • amplituda od 10 mVpp do 5 Vpp (50 Ω)
  • ofset ±2,5V
  • RMS jitter 4 ps
  • LCD displej 7", 1024x600, dotykový
  • rozhraní USB, LAN, COM, Audio IN/OUT, PS/2, HDMI, VGA, Trig IN/OUT



Pulsní generátor s rychlou náběžnou hranou PG-1000 - obrázek 4



Aplikace - polovodiče (Semiconductor)

Nikdy dříve technologie používané při vývoji energetických nezávislých RAM nepožadovaly až tak rychlé pulzy. Například při vývoji MOSFET tranzistorů je důležité použití materiálu s vysokou dielektrickou konstantou pro dielektrikum v MOS kondenzátoru. Poskytuje to výhodu snížení svodového proudu přes izolátor, ale zároveň to způsobuje určité problémy v důsledku zachycování náboje. Testy krátkých a pomalých pulzů jsou základními technikami pro studium těchto druhů problémů.

Pulsní generátor "Pulse Rider" PG-1000 generuje pulzy s náběžnou hranou 70 ps, šířkou od 300 ps do 1 s, amplitudou do 5 Vpp a nastavitelným ofsetem do ±2,5V. Proto je nejlepším možným řešením právě pro tento typ aplikací.



Pulsní generátor s rychlou náběžnou hranou PG-1000 - obrázek 5
