Parametry:
- Frekvenční rozsah pro sinus a obdélník od 1 μHz do 10 MHz (BK4053B) / 30 MHz (BK4054B) / 60 MHz (BK4055B)
- Frekvenční rozlišení 1 μHz
- Modulace AM, DSB-AM, ASK, FM, FSK, PM, PWM
- Generátor harmonických
- Rise/fall time (obdélník) <4,2 ns
- Šířka pulzu min. 32,6 ns
- Libovolné arbitrary průběhy se vzorkováním 150 MSa/s, rozlišením 14 bitů a délkou 16k bodů
- Generování dat pro libovolné průběhy je možné pomocí software nebo vytvořením pomocí ovládacího panelu
- Obsahuje frekvenční čítač, také čte frekvenci, periodu, střídu, šířku pulsu
- Frekvenční rozsah čítače od 100 mHz do 200 MHz
- Grafický 4,3" TFT-LCD
- Komunikační rozhraní USB, LAN a GPIB (volitelně)
2 kanálový výstup

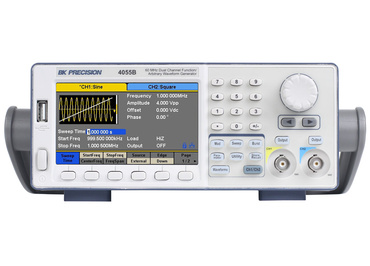

Generátor řada BK4050B nabízí 2 nezávislé výstupy s tím, že jednoduchým přepnutím tlačítka je možné z těchto výstupů generovat stejný signál s nastavitelnou fází mezi jednotlivými kanály.
Libovolný průběh
Generátor umožňuje vytvoření libovolného prubehu s délkou 16k bodů a uložení až 10 průběhů do paměti. Uživatel si může takové vybrat z 196 předdefinovaných průběhů.
K dispozici je software umožňující snadné vytvoření libovolného artibtrary průběhu a to buď ručně nebo pomocí matematických funkcí. Standardně USB rozhraní umožňuje uživatelům přenos vytvořených průběhů z PC do generátoru. Na předním panelu je také k dispozici USB host port, který slouží k uložení nebo načtení nastavení a průběhů na USB disk.
