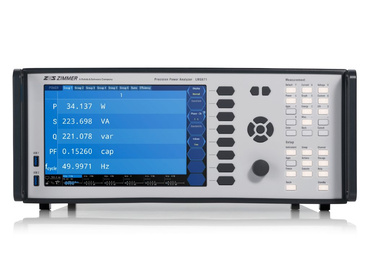

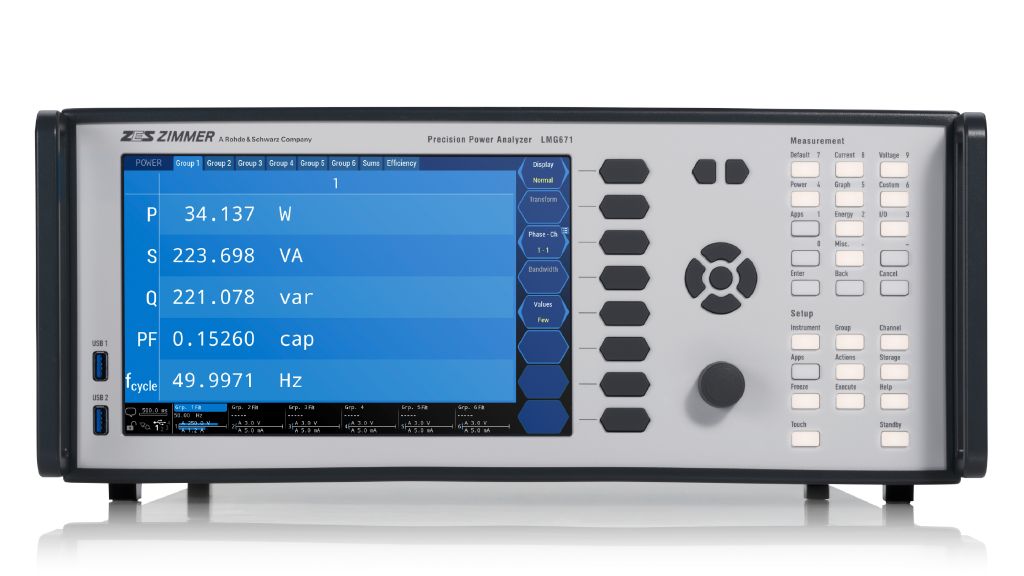

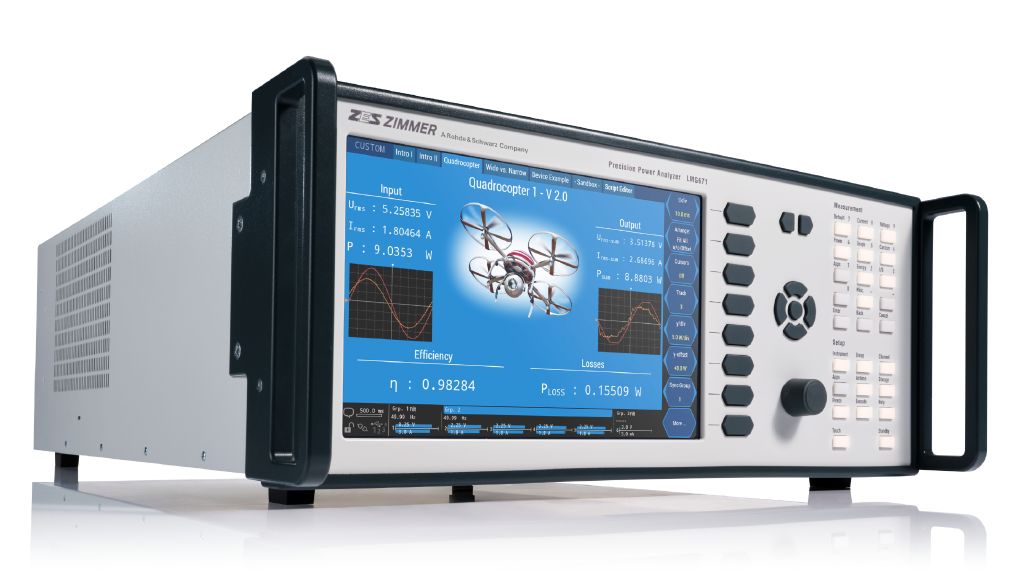

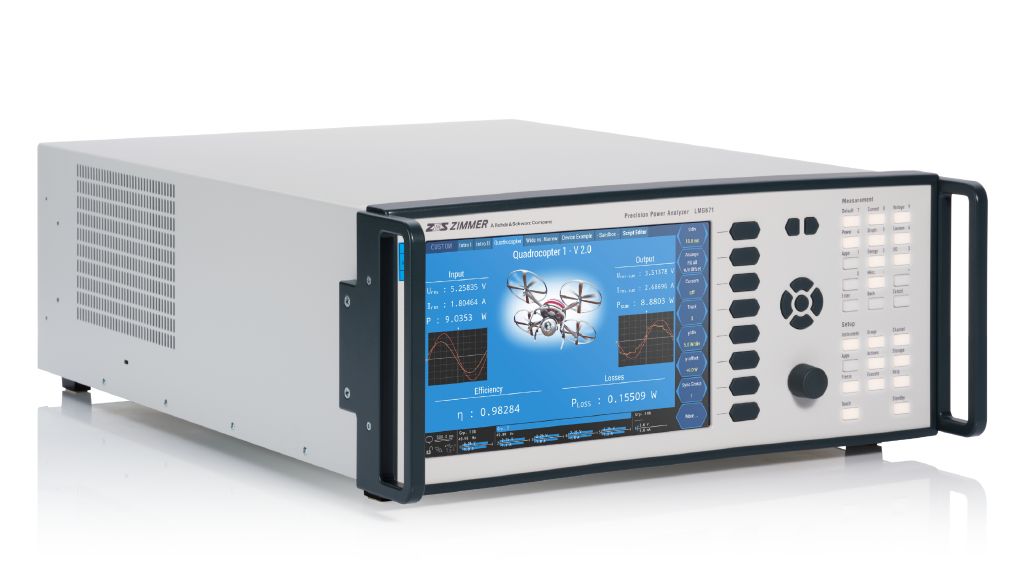

Precizní výkonový analyzátor ZES ZIMMER řada LMG600

Analyzátory ZES ZIMMER LMG 600 patří mezi nejpřesnější analyzátory výkonu. Architektura "DualPath" nebo jinak řečeno 2 A/D převodníky na jeden kanál umožňují souběžnou širokopásmovou a úzkopásmovou analýzu do 10 MHz. Analyzátor pracuje v rozmezí pro měření malých, ale i velkých výkonů s možností konfigurace kanálů a externích senzorů.

Mezi klíčové vlastnosti patří:

• Vysoká přesnost měření 0,015% z MH + 0,01% z rozsahu

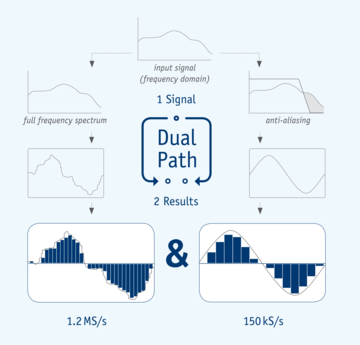

• DualPath architekturua
• Modulární řešení analyzátoru se 4 provedeními měřicích kanálů a 1 modulem PSI (Process Signal Interface)
• Měření proudu přes převodník nebo přímo přes konektory typu "banánek"
• Kompatibilita s různými analogovými a digitálními senzory
• Rozhraní CAN pro komunikaci v automotive aplikacích

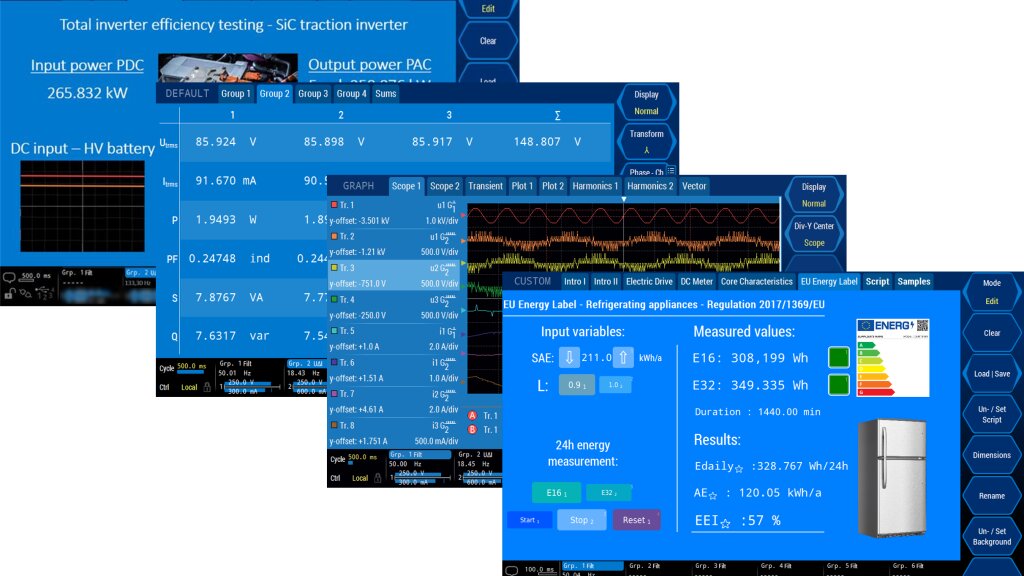

• Uživatelsky přizpůsobitelné rozhraní podle konkrétní aplikace
• Analýza do 2000. harmonické v souladu s normou EN61000-4-7
• LMG software podporuje měření v souladu s normami EN 50564, IEC 62301, EN 61000-3-2 / 3-12 / 3-16 / 4-15 / 3-3 / 3-11

Modely analyzátoru řady LMG600:

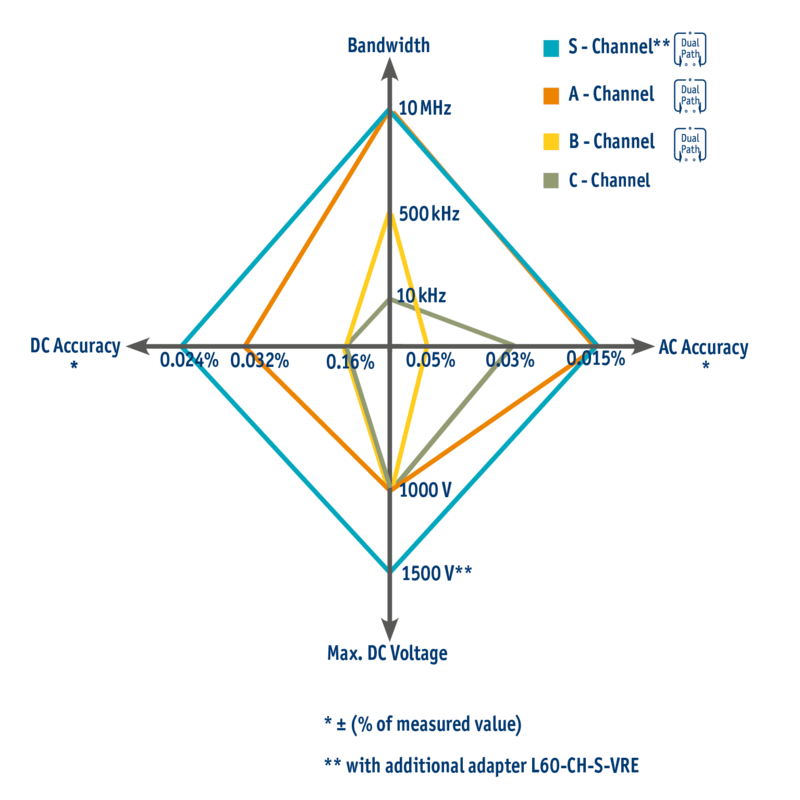

Měřicí moduly / kanály (jednotka LMG je uživatelsky konfigurovatelná):

L60-CH-S3: S - kanál, DualPath, optimalizováno pro DC, do 10 MHz, 18 bit, 0,015% + 0,01%,

L60-CH-A2: A - kanál, DualPath, do 10 MHz, 18 bit, 0,015% + 0,01%,

L60-CH-B3: B - kanál, DualPath, do 500 kHz, 16 bit, 0,05% + 0,02%,

L60-CH-C2: C - kanál, do 10 kHz, 16 bit, 0,03% + 0,01%,

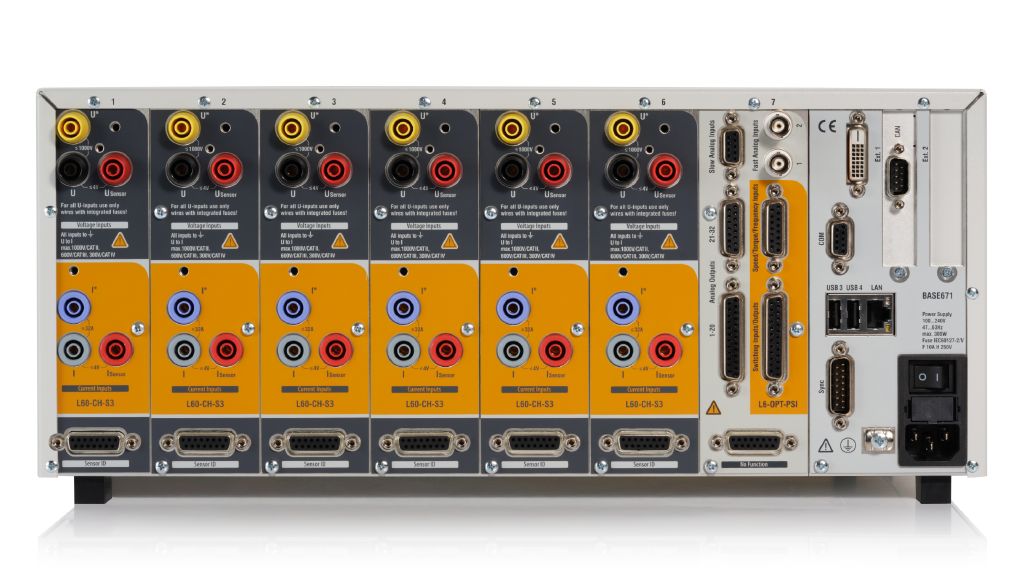

Analyzátory LMG671 a LMG671-ATE mohou být v konfiguraci 1 až 7 měřicích kanálů nebo 6 kanálů a jeden PSI (Program Signal Interface) modul určený ke komunikaci například se senzory teploty, otáček, napětí, točivého momentu nebo pro připojení alarmových signálů.

PSI modul má tato rozhraní:

• 8 digitálních vstupů
• 8 digitálních výstupů
• 2 rychlé analogové vstupy (150 kS/s, 15 kHz šířka pásma)
• 8 pomalých analogových vstupů (DC)
• 32 analogových výstupů
• 2 frekvenční vstupy (frekvence, orientace, poloha, DTL, HTL)
