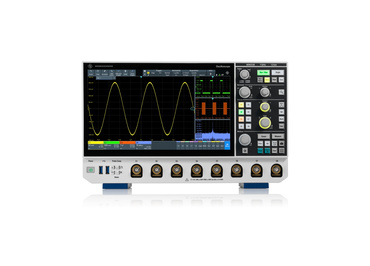

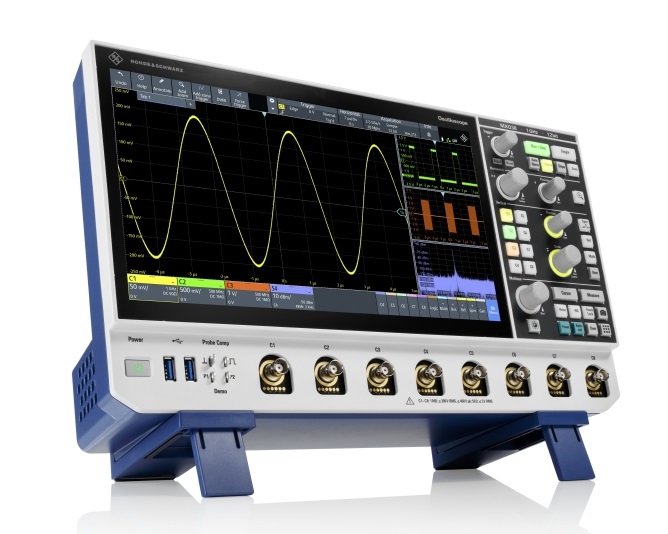

Osciloskop R&S MXO 3

Osciloskop MXO 3 od německého výrobce Rohde&Schwarz je nejnovějším modelem osciloskopů z řady MXO. Jedná se o cenově nejdostupnější model z řady MXO s těmito klíčovými parametry:

• počet analogových kanálů 4 nebo 8

• frekvenční rozsah do 1 GHz

• 125M bodů vnitřní paměti

• akviziční rychlost do 4 500 000 průběhů/sekundu

• 12 bitový A/D převodník

• precizní digitální trigger

• 11,6" dotykový displej

S osciloskopem MXO 3 najdete anomálie a rušení v signálech rychleji díky těmto vlastnostem:

• zachycení a zobrazení až 90% signálu v reálném čase, což je mnohem více než u jiných osciloskopů
• digitální trigger se zachycením těch nejmenších úrovní signálů .... citlivost 1/10 000 z vertikálního rozlišení osciloskopu
• trigrování uživatelem definovaných oblastí
• na trhu s osciloskopy nejrychlejší akviziční rychlost .... 4,5M průběhů/sekundu
• 12 bitový A/D převodník, v HD režimu 18 bitů

Technická specifikace:

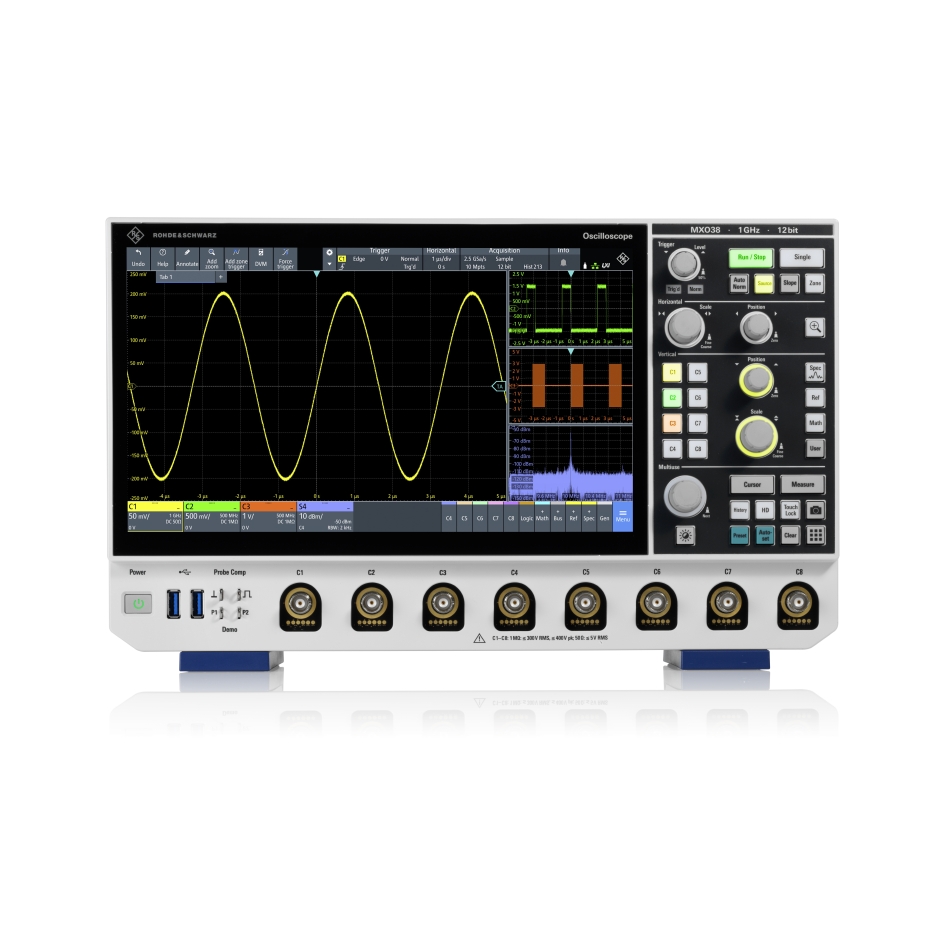

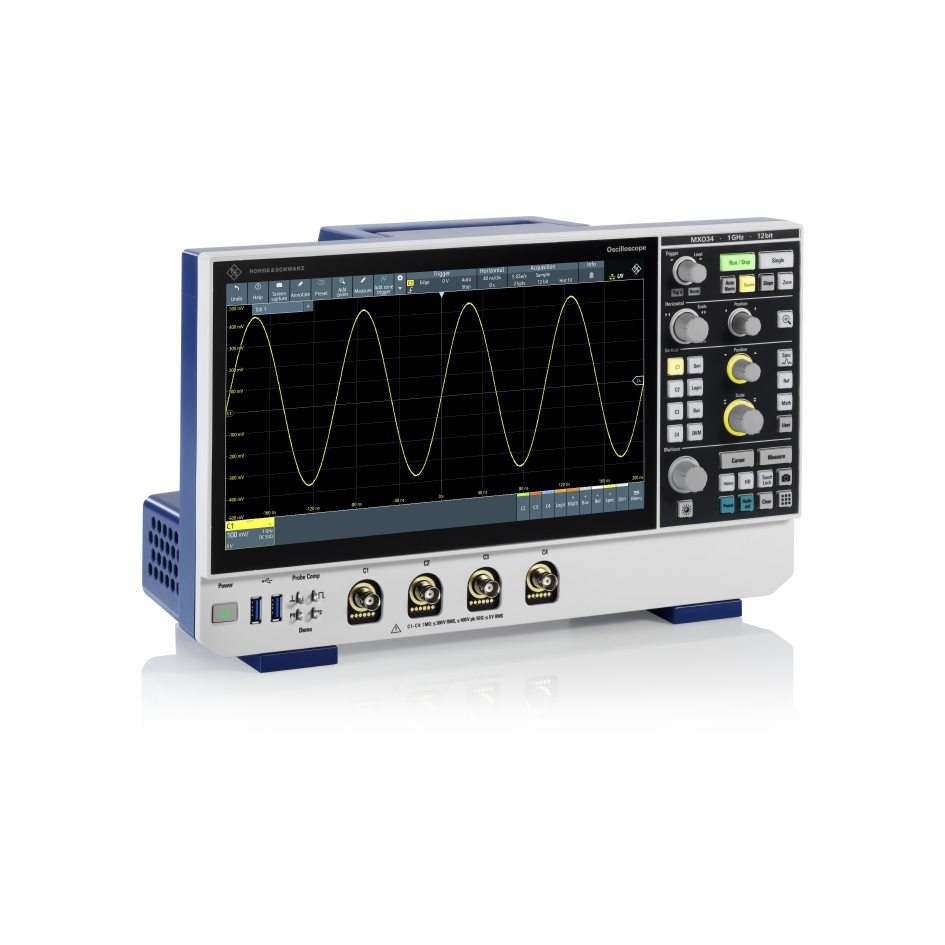

• 4 (MXO34) nebo 8 (MXO38) analogových kanálů s šířka pásma do 100/200/350/500 MHz nebo 1 GHz
• vzorkovací frekvence 5 GSa/s
• akviziční rychlost do 4,5M wfms/s, FFT akviziční rychlost 50 000 FFT/s
• délka záznamu 125M bodů, 500M bodů volitelně (max. 2 kanály)
• 12 bitový A/D převodník, při HD režimu až 18 bitů (šířka pásma max. 10 MHz)
• rozlišení 1 mV/dílek
• volitelně frekvenční analýza (Bode plot) a analýza sběrnic I2C, SPI, UART/RS-232/RS-422/RS-485, CAN, CAN FD, CAN XL, LIN, SENT, ARINC 429, MIL-STD-1553, SpaceWire, SPMI, SPMI

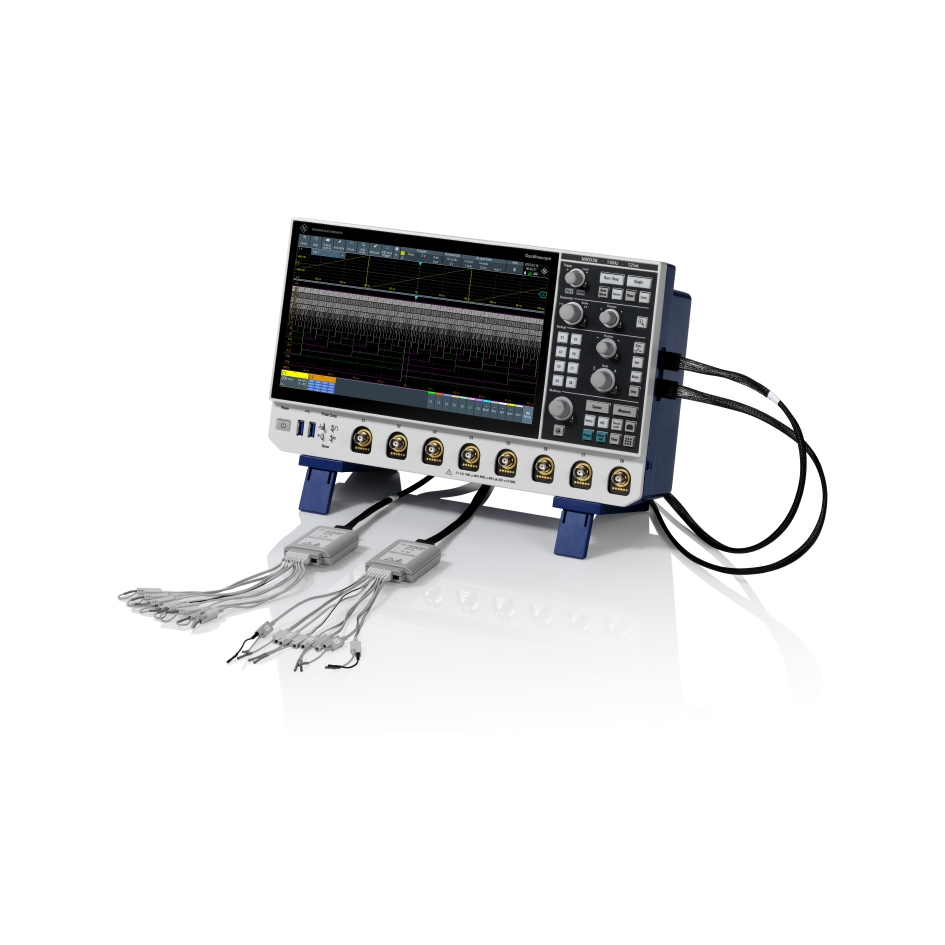

• volitelně logický analyzátor 16 kanálů a 1 kanálový ARB generátor funkcí do 50 MHz
• USB port pro ukládání dat
• 11.6"dotykový displej s rozlišením 1920×1080 px
• vzdálené ovládání přes LAN rozhraní (webový prohlížeč)

Jeden osciloskop, mnoho funkcí:

Rozšíření osciloskopu jako šířka pásma, dekódování sběrnic, frekvenční analýza, generátor nebo jiné se aplikují do osciloskopu pomocí SW klíče. To znamená, že uživatel si může osciloskop dodatečně rozšiřovat dle aktuálních požadavků bez potřeby odeslání zařízení do servisního střediska výrobce. Zároveň jsou tímto snižovány jednorázové finanční náklady na nákup osciloskopu.
