Obousměrný vysokovýkonový DC napájecí zdroj s rekuperací Kikusui PXB

Obousměrné DC napájecí zdroje řady Kikusui PXB nabízejí vysokou výkonovou hustotu 20 kW v kompaktní velikosti 3U. Kombinují funkci napájecího zdroje a elektronické zátěže s rekuperací energie zpět do sítě. S výstupním napětím až 1500 V, rychlou odezvou a možností paralelního řazení až do 500 kW jsou ideálním řešením pro testování baterií, elektromobility (EV), střídačů i DC/DC konvertorů.

Technické parametry:

• Vysoká výkonová hustota: Až 20 kW v kompaktním šasi velikosti 3U (výška cca 128 mm).

• Obousměrný provoz v jedné jednotce: Plynulý přechod mezi režimem zdroje (Source) a zátěže (Sink) bez překmitů proudu (SEAM mode).

• Ekologický a úsporný provoz: Rekuperace energie zpět do střídavé sítě (on-premises) s účinností přes 90 % výrazně snižuje vyzařované teplo a náklady na energii.

• Široký rozsah napětí: Dostupné modely s jmenovitým napětím 50 V, 100 V, 250 V, 500 V, 1000 V a 1500 V.

• Vysoká rychlost odezvy: Čas nárůstu a poklesu pouhých 10 ms (desítkykrát rychlejší než běžné spínané zdroje) umožňující simulaci rychlých výkyvů.

• Vysoká stabilita s kapacitní zátěží: Speciální konstrukce zamezuje kmitání a překmitům napětí i při připojení zátěže s velkou kapacitou.

• Paralelní provoz: Snadné propojení až 25 jednotek (celkový výkon až 500 kW) s řízením typu Master-Slave.

• Komfortní ovládání: Dotykový displej reagující na stisk i přejetí prstem (ovladatelný i v rukavicích).

• Široká konektivita v základu: Standardně vybaven rozhraními LAN, USB, RS232C a izolovaným analogovým řízením (kompatibilní s NPN i PNP PLC).

• Široký teplotní rozsah: Trvalý provoz při plném jmenovitém výkonu až do okolní teploty 50 °C (u vybraných modelů).

Pokročilé funkce

• Režim SEAM (Seamless Mode): Umožňuje obousměrný průtok proudu bez změny napětí – ideální pro testování nabíjení a vybíjení akumulátorů.

• Funkce variabilního vnitřního odporu (IR Simulation): Umožňuje simulaci vnitřního odporu baterií nebo kabelových svazků.

• Simulace I-V charakteristiky: Možnost definovat I-V křivku pomocí 3 až 100 bodů pro přesnou simulaci napájecích článků.

• Sekvenční, pulzní a sinusová funkce: Integrovaný generátor sekvencí (až 30 programů / 10 000 kroků) a možnost generování pulzních či sinusových průběhů.

• Volitelné vstupní napětí: Možnost zvolit variantu pro třífázové napájení 3× 200 V AC nebo 3× 400 V AC bez jakéhokoliv omezení výstupního výkonu.

Přečtěte si náš článek o využití zdroje PXB při testování baterií.

Typické aplikace:

• Testování a cyklování trakčních akumulátorů a bateriových modulů.

• Testování EV střídačů (inverterů), elektromotorů a DC/DC konvertorů.

• Simulace fotovoltaických panelů a palivových článků.

• Zahořování (Burn-in / Aging tests) obousměrných výkonových systémů s úsporou energie.

Testování invertoru a motoru

Testy stárnutí pro obousměrné DC/DC měniče

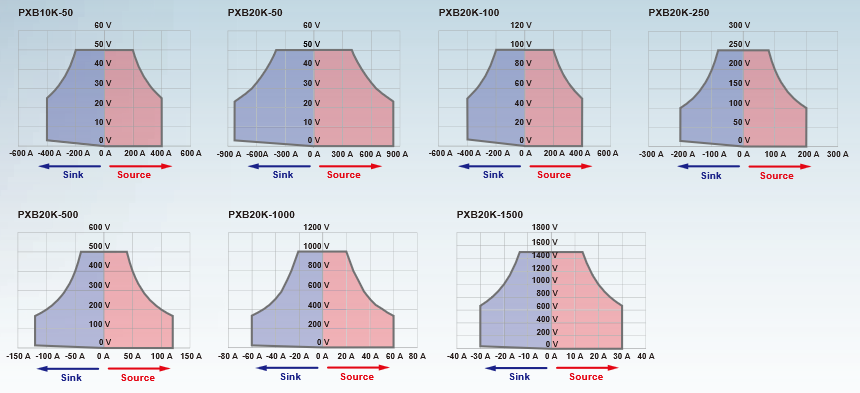

Rozsah výstupního výkonu:

Vysokorychlostní čas náběhu a sestupu:

Obr. režim CV bez zátěže

Obr. režim CC při zkratu
