Modulární datalogger GRAPHTEC GL7000

teaser
Graphtec GL7000 je datalogger umožňující rozšíření až o 10 různých druhů měřicích modulů. Dotykový displej, USB, Ethernet, možné doplnit externím displejem.
Cenové rozpětí 100 000 – 249 000 Kč bez DPH

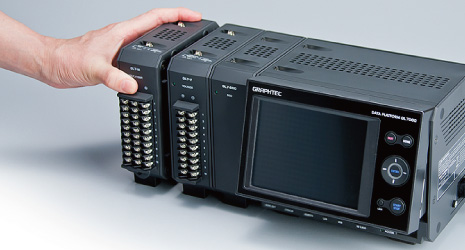

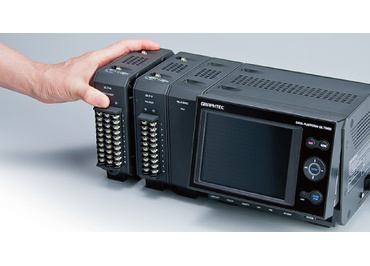

  • Modulární systém
  • Měření signálů na zvoleném množství kanálů a v různých časových intervalech
  • Spolehlivá dlouhodobá měření

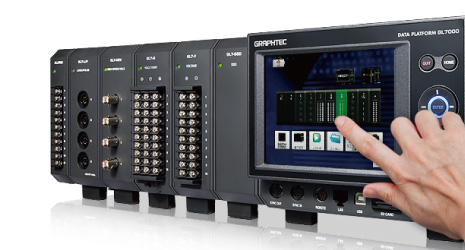

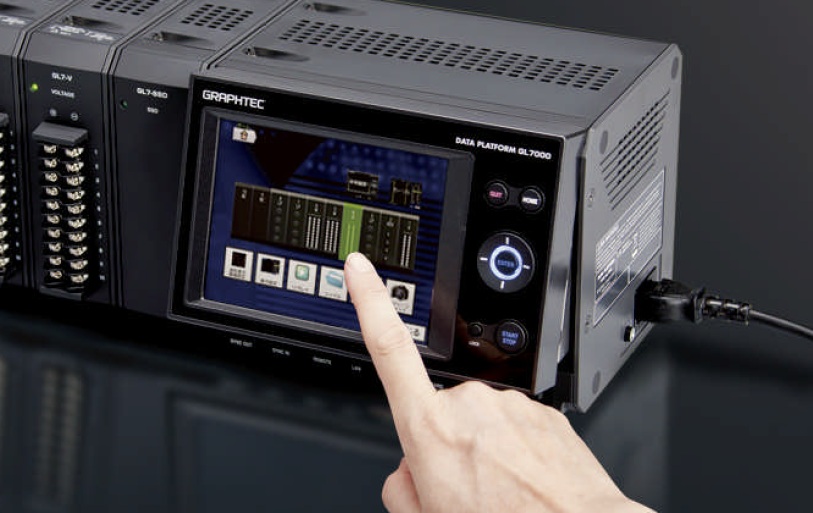

  • Intuitivní ovládání s dotykovým displejem
  • Vysoce výkonný aplikační software pro sledování dat v reálném čase
  • Spojení až 10 jednotek GL7000 s PC (až 1120 měřicích kanálů)
  • Až 5 jednotek synchronizováno jedním signálem



  • Vstupy: trigger, start/stop, spouštění vzorkování
  • Výstupy: trigger, busy, 10 alarmových výstupů
  • Termočlánky K, J, E, T, R, S, B, N, W (WRe5-26), RTD: Pt100, Pt1000, Pt100J



  • Rozhraní USB 2.0 (high speed), Ethernet (10BASE-T/100BASE-TX)
  • Web server, FTP server (pro zálohování naměřených dat)
  • Funkce NTP a DHCP klienta

Ukládání dat:

  • vnitřní RAM (až 2.106 vzorků) a paměť Flash (2 GB)
  • na SD kartu (až 32 GB)
  • do SSD modulu (až 64 GB)
  • rozhraní pro externí USB paměťový disk

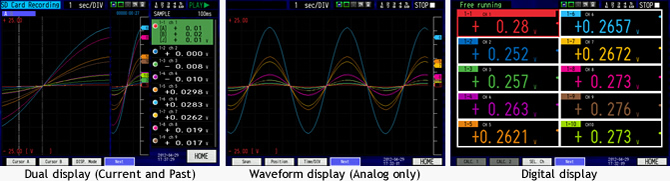

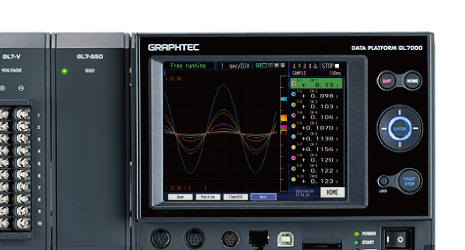

  • Dotykový LCD displej 5,7", 640x480 pixelů

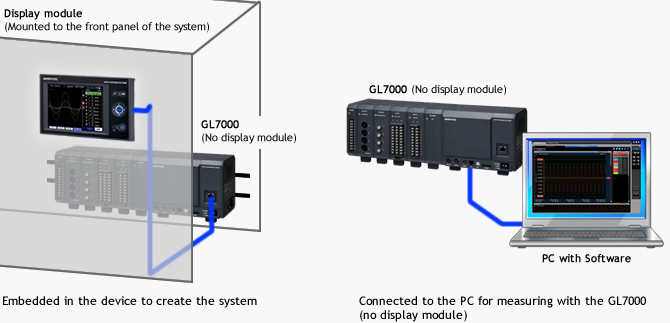

  • Možnost připojení externího přídavného displeje

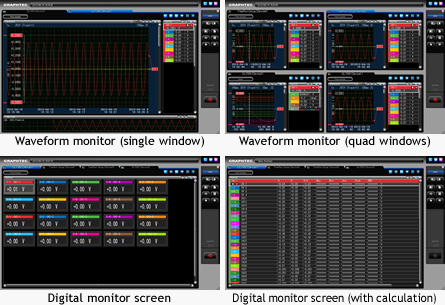

  • Ovládání přístroje v programu GL-Connection na PC
  • Možnost zobrazení měřených dat na PC

Užitečné funkce

  • statistické výpočty
  • operace se soubory
  • pokročilé hledání v naměřených datech
  • zasílání alarmových e-mailů



Moduly (izolované vstupy s 16-ti bitovým rozlišením):

  • GL7-V, napěťový modul - 10 kanálů, 1000 vzorků/s, rozsah 100 mV až 100 V, synchronní vzorkování, pro různé snímače (např.posuvu, tlaku apod.)
  • GL7-M, napěťovo-teplotní modul - 10 kanálů, 100 vzorků/s (multiplex), rozsah 20 mV až 50 V, min.-200 °C a max.2000 °C, měří zároveň teplotu a napětí (např. pro zkoušky vlivu prostředí)
  • GL7-HSV, vysokorychlostní napěťový modul - 4 kanály, 1.106 vzorků/s, rozsah 100 mV až 100 V, synchronní vzorkování, vhodné pro vibrační testy, testy pádu apod.
  • GL7-L/P, logický/pulzní modul - 24 bit. rozlišení, 16 kanálů, až 1.106 vzorků/s, synchronní vzorkování, časování signálů řídících systémů, snímače výkonu, otáček, průtoku apod.



  • GL7-HV, pro měření vyšších napětí, 2 izolované kanály, max. 1 MSa/s, 16 bitů, synchronní vzorkování, napětí 2 až 1000 VDC, 1 až 500 VRMS;
  • GL7-DCB, pro měření DC napětí, tenzometrických můstků a odporů, 4 kanály, max. 100 kSa/s, 16 bitů, synchronní vzorkování;
  • GL7-CHA, pro měření s akcelerometry, 4 kanály, max. 100 kSa/s, 16 bitů, synchronní vzorkování
  • GL7-DCO, umožňuje analogový výstup, včetně jednoduchších funkcí jako sin, pulz, trojúhelník a další včetně DC. 8 kanálů, 100 kSa/s, výstupní odpor 1Ω
