Multi-protokolové analyzátory firmy Lineeye - řada LE-x500XR

teaser

Protokolové analyzátory sériových a asynchronních rozhraní jako jsou RS-232C, RS-422/485, RS-530, X.25, RS-449, V.24 a V.35. Možno rozšířit o příslušenství pro další aplikace typu TTL, I2C, IrDA, CAN, CAN FD, LIN. Komunikaci lze sledovat přímo v reálném čase na dotykovém displeji přístroje a ukládát na paměťovou SD kartu nebo ji ukládat přímo do PC.

Cenové rozpětí 50 000 – 74 000 Kč bez DPH

Protokolové analyzátory sériových rozhraní RS-232C, RS-422/485, RS-530, X.25, RS-449, V.24 a V.35 s možností rozšíření také pro TTL, I2C, SPI, IrDA, CAN, LIN a proudovou smyčku. Použití pro monitorování komunikace, simulaci a měření chybovosti. Jedná se o malé, bateriově napájené přístroje neocenitelné při vývoji i provozním ověření funkčnosti a vyhledávání závad komunikace.



Široká škála podporovaných rozhraní:

Přístroj je osazen rozhraním RS-232C (V.24) a RS-422/485 (RS-530). Další rozhraní X.25, RS-449 a V.35 lze měřit pomocí speciálního kabelu. Pomocí rozšiřujícího kitu je možné přístroj použít i pro analýzu dalších rozhraní zejména: TTL, I2C, IrDA, CAN, LIN a proudovou smyčku.

Logický analyzátor a měření úrovně napěti signálu

Komunikace probíhající na lince je analyzována a zobrazena s časovým rozlišením max. 50ns. Tato funkce je cenná při identifikaci problémů s hardwarovou konfigurací. Funkce měření napětí signálu umožňuje snadné měření na RS-232 rozhraní a TTL úrovně tam, kde je problematické použití sond.

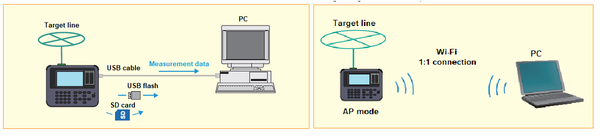

Komunikace s PC

Zachycená data lze zpracovat na PC v aplikaci dodávané s přístrojem. Propojením PC a analyzátoru pomocí USB nebo WiFi je možné data přímo ukládat na pevný disk počítače a sledovat je v reálném čase. Uložené záznamy na externí kartě lze konvertovat do textového formátu nebo CSV a prohlížet je na PC.

On-line Monitoring

Sledování komunikace v reálném čase se záznamem zachycených dat do paměti přístroje ukazuje použitý typ protokolu bez jakéhokoli ovlivnění sledované komunikace. Zobrazovány jsou také časové relace jak pro přenosy jednotlivých zpráv, tak také pro hluchá místa, kdy data nejsou přenášena. Tímto způsobem lze ověřit správné časování, řádný sled zpráv i nastavení timeoutů. Pro přesné zachycení žádané informace podle specifických podmínek, jsou k dispozici triggery. Pro rychlou orientaci o stavu linky má přístroj stavové LED.

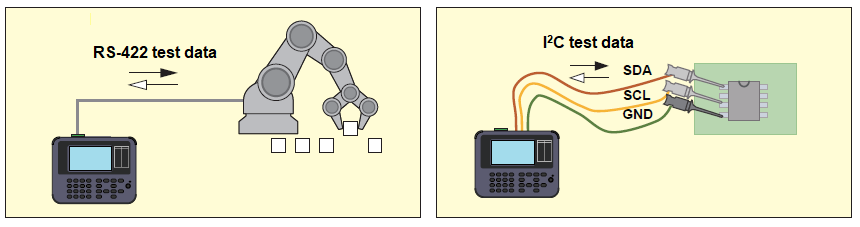

Simulace

V režimu simulace je analyzátor schopen komunikace s reálným zařízením a umožňuje vysílání a příjem testovací komunikace podle příslušného protokolu. Uživatel může zvolit z několika testovacích režimů: Manual, Flow, Echo, Pooling, Buffer a Program.

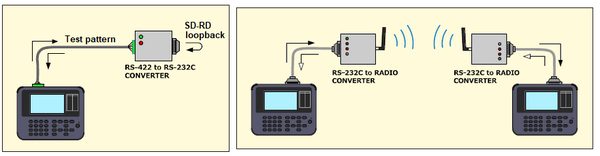

Měření chybovosti - BERT

Pro posouzení kvality a spolehlivosti linek je analyzátor vybaven nástroji pro měření chybovosti pomocí end-to-end připojení nebo na základě koncepce vzdálené smyčky - loopback. Přístroj měří jak bitovou tak blokovou chybovost dle doporučení ITU-T G.821.



Přístroj existuje ve dvou provedeních:

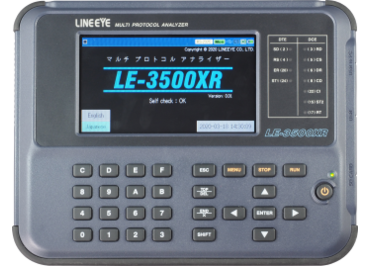

LE-3500XR-E

  • měření rychlostmi 50 bps až 2,048 Mbit/s
  • osazen rozhraním RS-232C, RS-422/485, TTL (1.8V/2.5V/3.3V/5V)
  • podpora rozhraní také X.25, RS-449 a V.35 použitím speciálního kabelu
  • statistická anaýlza počtu vyslaných, přijatých dat, rámců s velkou možností špouštění po dobu 1 - 240 minut
  • 100MB interní paměti, kontinuální záznam sledovaných dat až 32GB pomocí SDHC karty nebo USB flash disku
  • komunikace s PC pomocí USB nebo WiFi
  • až 7 hodinová výdrž baterií
  • váha 550g, rozměry 190 (W) x 153 (D) x 38 (H) mm

LE-2500XR-E

  • měření rychlostmi 50 bps až 1 Mbit/s
  • osazen rozhraním RS-232C, RS-422/485, TTL (1.8V/2.5V/3.3V/5V)
  • podpora rozhraní také X.25, RS-449 a V.35 použitím speciálního kabelu
  • 100MB interní paměti, kontinuální záznam sledovaných dat až 32GB pomocí SDHC karty nebo USB flash disku
  • komunikace s PC pomocí USB nebo WiFi
  • až 7 hodinová výdrž baterií
  • váha 550g, rozměry 190 (W) x 153 (D) x 38 (H) mm
