Protokolové analyzátory sběrnic CAN/LIN Lineeye - řada LE-270

teaser

Řada protokolový analyzátorů /datalogerů sběrnic LE-270 japonské firmy Lineeye umožňuje zaznamenávat a analyzovat komunikaci na sběrnicích CAN/LIN, případně i GPS a akcelerační data.

Cenové rozpětí 25 000 – 49 000 Kč bez DPH

Analyzátory řady LE-270 slouží pro analýzu a logging dat na sběrnicích CAN/LIN, případně i dalších externích analogových signálů. U modelu LE-270GR je dokonce možné logovat i data o GPS pozici a z 3-osého akceleromteru.

Analyzovaná data lze nepřetržitě sledovat a ukládat na pevný disk počítače, kde se také provádí vyhodnocení a analýza v prostředí grafické aplikace (zařízení je napájeno přes USB). Druhou možností je ukládat data na SD kartu a používat tak zařízení jako datalogger (možno dokoupit AC adaptér nebo použít externího zdroje s napětím DC 8-32V).

Parametry přístrojů řady LE-270

Společné vlastnosti:

  • počet kanálů: dva kanály CAN nebo LIN, případně jeden kanál CAN a jeden kanál LIN
  • měřící konektor DSUB 25pin
  • maximální přenosová rychlost: CAN - 1 Mb/s, LIN - 20 kb/s
  • způsob záznamu - kruhový nebo pevný buffer
  • záznam specifických rámců dle Bit-mask, ID, Bus ID a Cut ID
  • možnost konverze a uložení dat ve formátech TXT a CSV
  • rozměry přístroje (V x Š x H ) : 30 x 86 x 130 mm
  • váha 0,23kg

Model LE-270A

  • rozhraní : CAN: Comfort to ISO11898/ ISO11519-2 standard. TJA1050/ TJA1054 (přepínatelný), LIN: Comfort to ISO9141 standard. TJA1020
  • rychlosti: CAN: 20 kbps - 1 Mbps, LIN: 400 bps - 26 kbps
  • paměť: Kapacita SD/SDHC karty max 8GB, PC maximálně 8G na HDD, záznam SD karty  velikost souborů 128K / 1M / 2M / 4M / 8B Byte

Model LE-270AR

  • rozhraní: CAN: Comfort to ISO11898T, TJA1050, LIN: Comfort to ISO9141 standard. TJA1021
  • rychlosti: CAN: 125 kbps - 1 Mbps, LIN: 400 bps - 26 kbps
  • možnost simulace přednastavených dat
  • paměť: Kapacita SD/SDHC karty max 32GB, PC maximálně 32G na HDD, záznam SD karty  velikost souborů 128K / 1M / 2M / 4M / 8B / 16B / 32B Byte
  • WiFi: 802.11 b / g / n

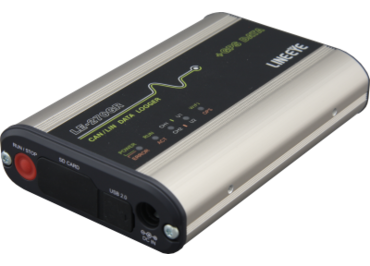

Model LE-270GR

  • rozhraní: CAN: Comfort to ISO11898T, TJA1050, LIN: Comfort to ISO9141 standard. TJA1021
  • rychlosti: CAN: 125 kbps - 1 Mbps, LIN: 400 bps - 26 kbps
  • paměť: Kapacita SD/SDHC karty max 32GB, PC maximálně 32G na HDD, záznam SD karty  velikost souborů 128K / 1M / 2M / 4M / 8B / 16B / 32B Byte
  • WiFi: 802.11 b / g / n
  • GPS: zaznám a zobrazení zeměpisné šířka, délký a výšky
  • pomocí integrovaného 3-osého akcelerometru registruje data zrychlení os X / Y / Z
