Kvalifikační testery pro metalické, optické kabely a WiFi sítě SignalTEK QT

S tím, jak se sítě vyvíjejí a podporují vyšší šířku pásma, nižší latenci a zvýšený počet zařízení, se 10gigabitový Ethernet rychle stává standardem pro budoucí LAN infrastruktury. Přechod na optické páteřní sítě a rostoucí poptávka po Wi-Fi sítích vyžadují přesná, spolehlivá a škálovatelná testovací řešení, a to je přesně to, co SignalTEK QT nabízí. Řada SignalTEK QT byla navržena pro dnešní metalické, optické a Wi-Fi sítě.

Tester je nabízen ve dvou provedeních a to SignalTEK QT, který je určen pouze pro metalické kabely / sítě a základní analýzu Wi-Fi a SignalTEK QT PRO, který nabízí i měření útlumu a délky optikých kabelů, diagnostiku připojení optických síťových prvků a pokročilejší analýzu Wi-Fi.

SignalTEK QT provádí testy NEXT, Return Loss a Insertion Loss a na jejich základě zobrazuje maximální možnou propustnost měřeného metalického kabelu / linky (10Mb/s, 100Mb/s, 1Gb/s, 2.5Gb/s, 5Gb/s, 10Gb/s). Samozřejmostí je i změření délky kabelu a wiremap pro odhalení případného problému (zkrat, rozpojení atd.) pomocí časového reflektometru (TDR). Tester také umožňuje PoE zátěžový test pro zjištění maximálního možného výkonu v daném místě. Je možné také provést základní testy jako jsou PING, Traceroute a NetScan.

Naměřené výsledky jsou ukládány do interní paměti přístroje a je možno přímo z něj vygenerovat pdf report anebo testy nahrát do cloudové aplikace (TREND AnyWare Cloud), která je zcela zdarma a zde naměřená data spravovat a generovat z nich reporty. Přístroj je také možno vzdáleně ovládat pomocí VNC nebo aplikace TeamViewer®.

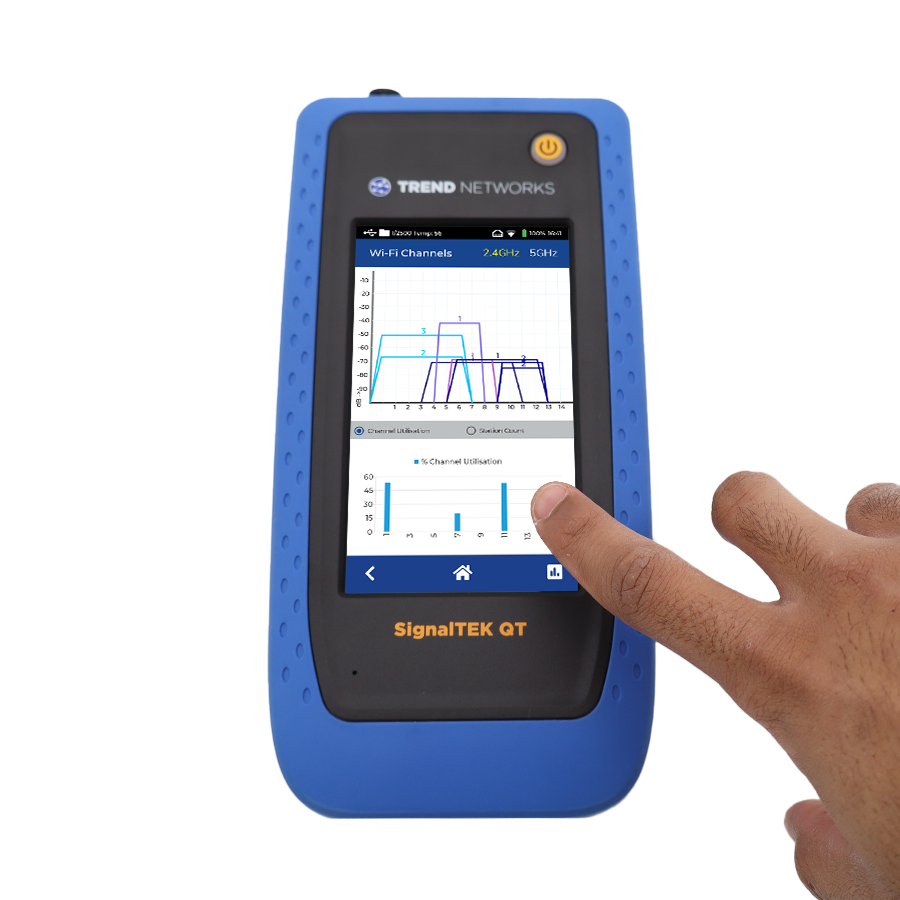

SignalTEK QT PRO navíc umožňuje zobrazení délky a útlumu (dB) optického kabelu pomocí SFP+ transceiverů a optických loopback jednotek včetně možnosti připojení a diagnostiky "živé" sítě. Tester nabízí i integrovaný vizuální lokalizátor poruch (VFL) pro prosvícení optického kabelu. Rozšířeny jsou i funkce pro diagnostiku Wi-Fi sítí, kde se zobrazí nejen dostupné AP, ale zobrazí se také další informace jako je číslo, frekvence a šířka kanálu. Dále je možno zobrazit si využití a mapu kanálů a to jak pro 2,4 GHz, tak i pro 5 GHz. V případě použití vlastní externí směrové antény je možná i lokalizace vybraného AP.

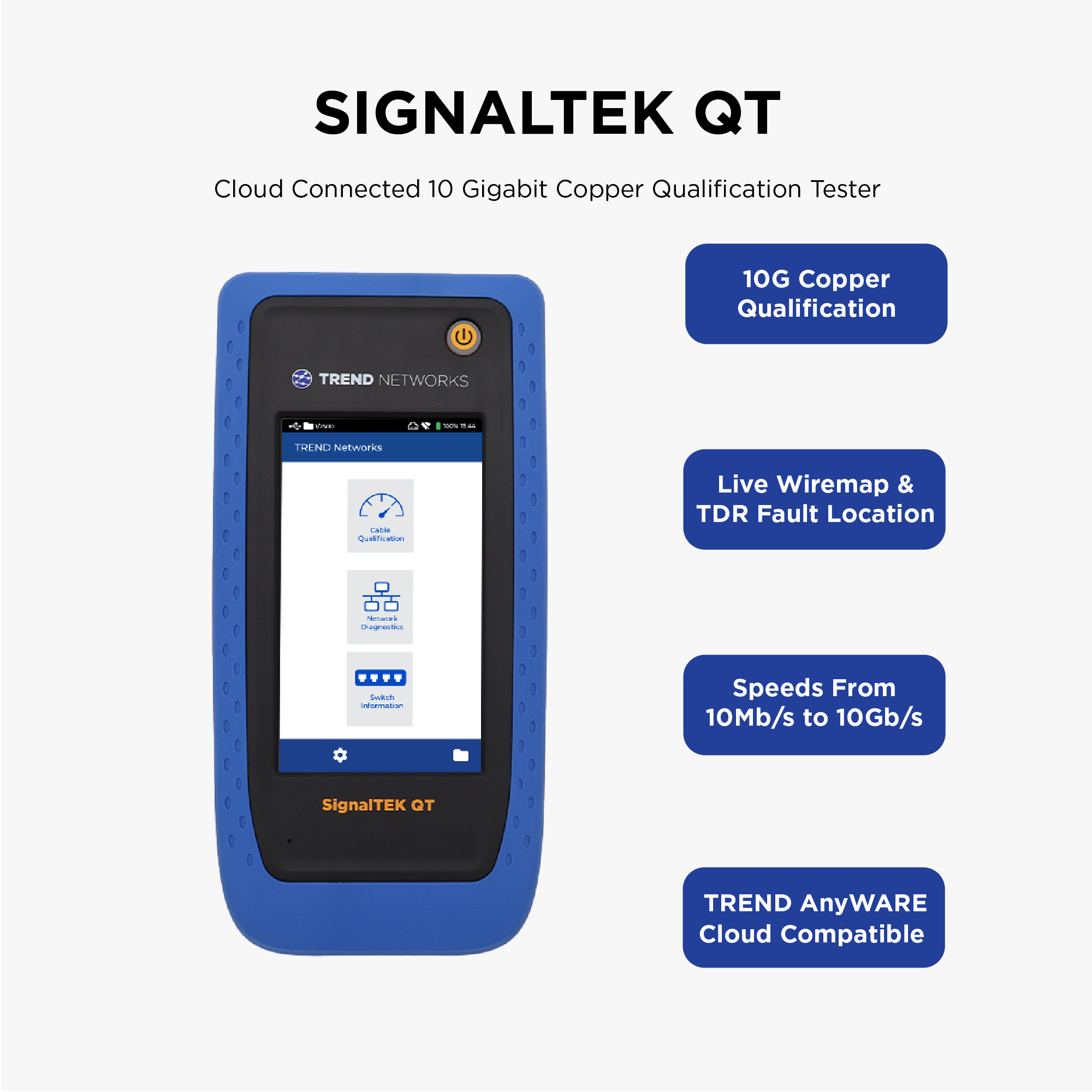

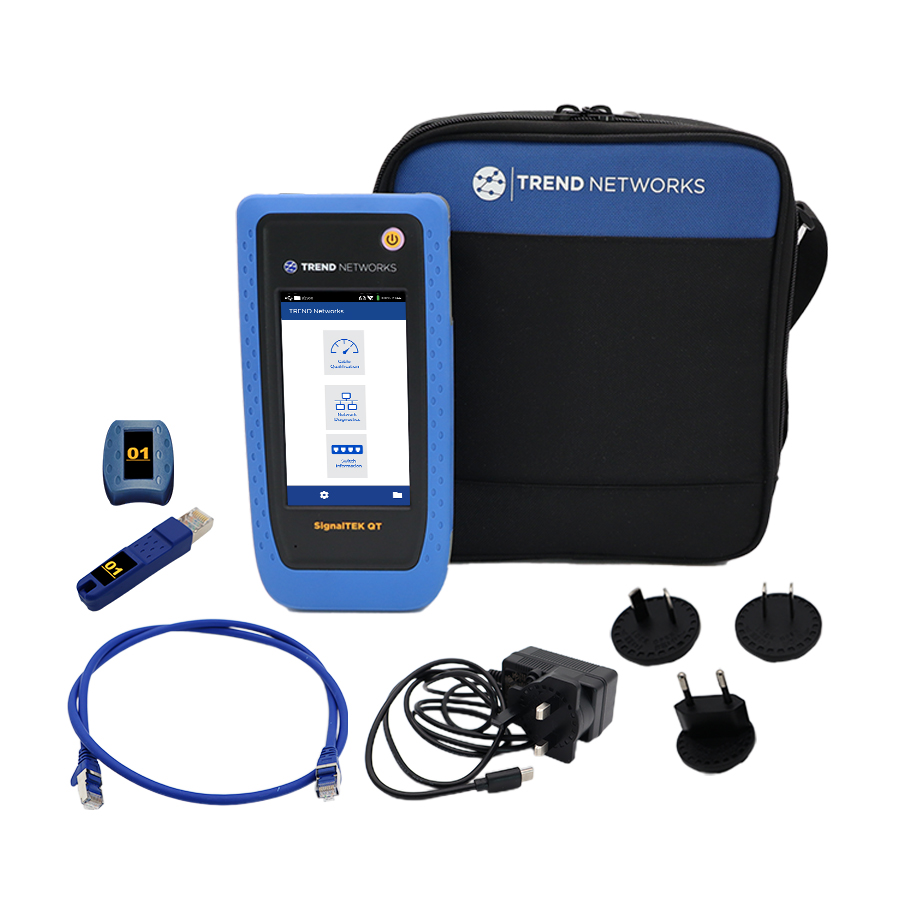

Vlastnosti SignalTEK QT (R166002):

• 1x metalický port pro validaci rychlostí - 10 Mb/s, 100 Mb/s, 1 Gb/s, 2.5 Gb/s, 5 Gb/s, 10 Gb/s
• podpora IPv4 a IPv6
• test metalických kabelů (wiremap) včetně otestování párů, zjištění vzdálenosti poruchy, detekce rozpojení a délky kabelu pomocí TDR (Time Domain Reflectometer)
• detekce a zátěžový test PoE / PoE+ (802.3 af / at / bt až do 90W)
• testy datové konektivity DHCP klient, Ping a Traceroute
• detekce VLAN
• identifikace switche a portu pomocí CDP / LLDP
• funkce Network Scan - zjištění počtu IPv4 a IPv6 hostů v síti, včetně zjištění jejich IP a MAC adres a možného IP konfliktu
• funkce tónového generátoru
• diagnostika Wi-Fi - zobrazení dostupných sítí (AP Scan), síla signálu
• vnitřní paměť pro ukládání až 2500 testů
• možnost vytváření reportů ve formátu pdf přímo z přístroje nebo z cloudové aplikace TREND AnyWare Cloud
• vzdálené ovládání přístroje je možné pomocí aplikací VNC či TeamViewer®

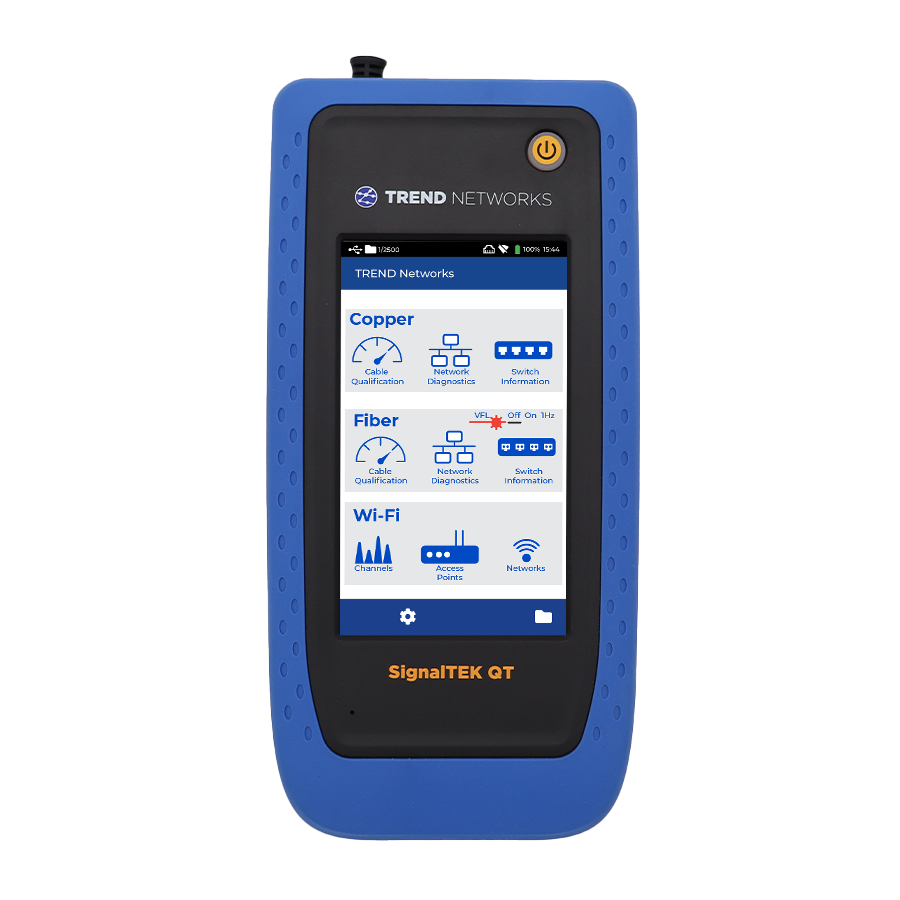

• velký 5" kapacitní IPS displej, 480 x 854 rozlišení s LED podsvícením
• napájení pomocí Li-Pol baterie 7,4 V, 7250 mAh
• rozměry přístroje (V x Š x H) : 218 x 109 x 50 mm
• váha pouze 772 g včetně baterie

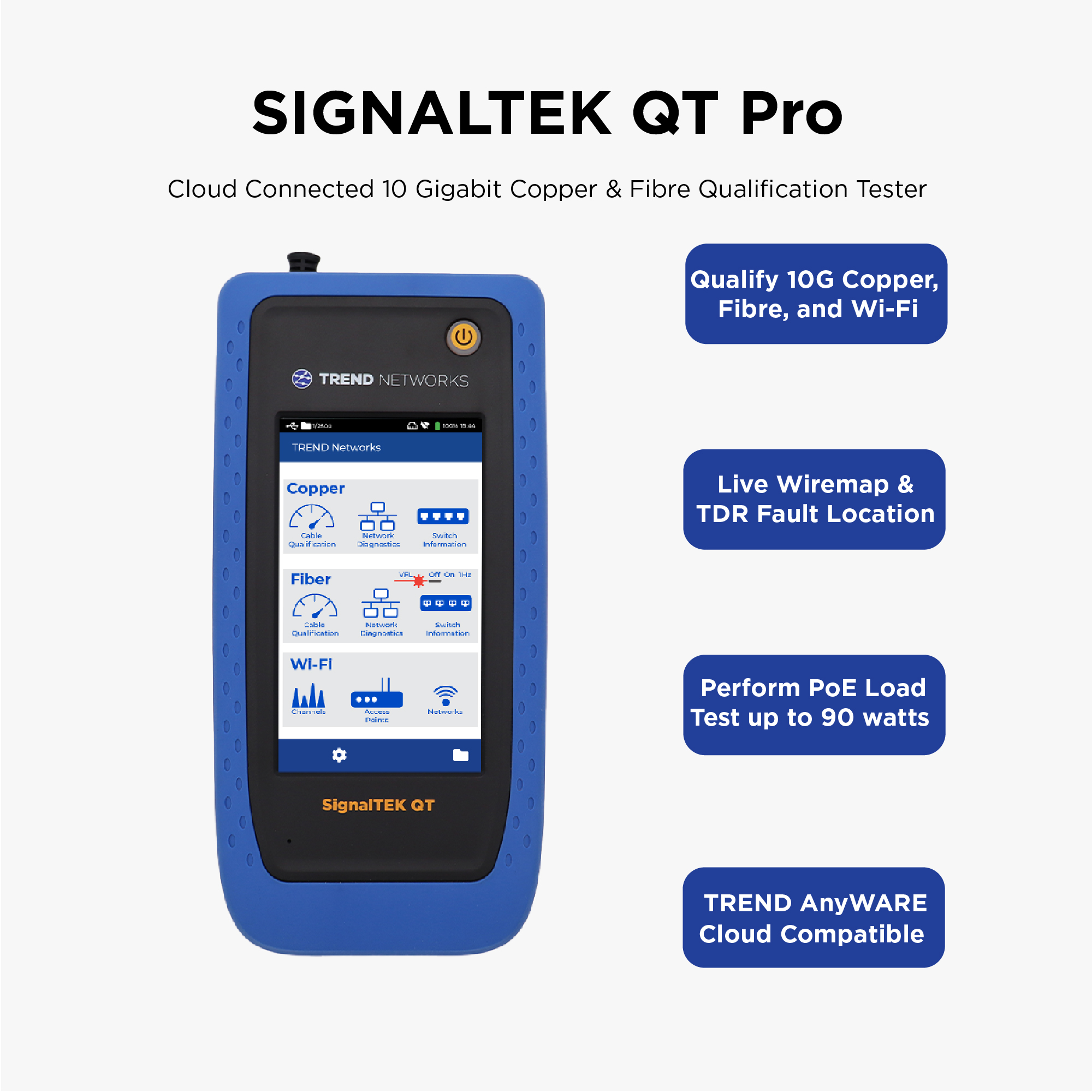

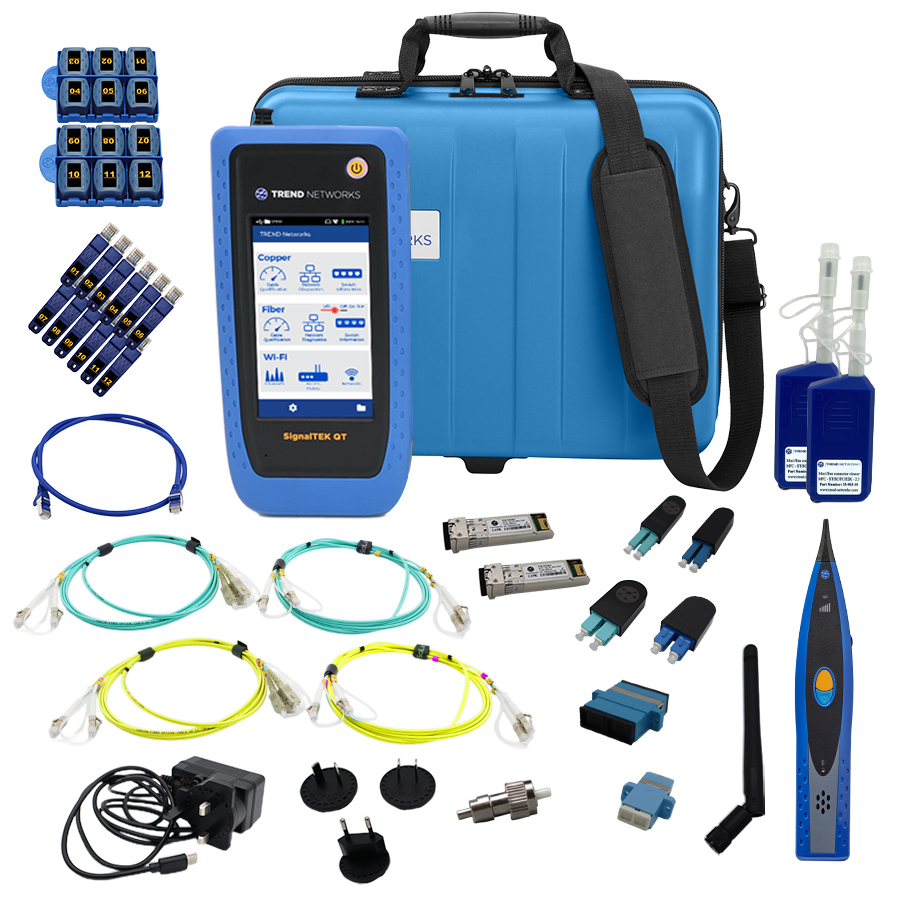

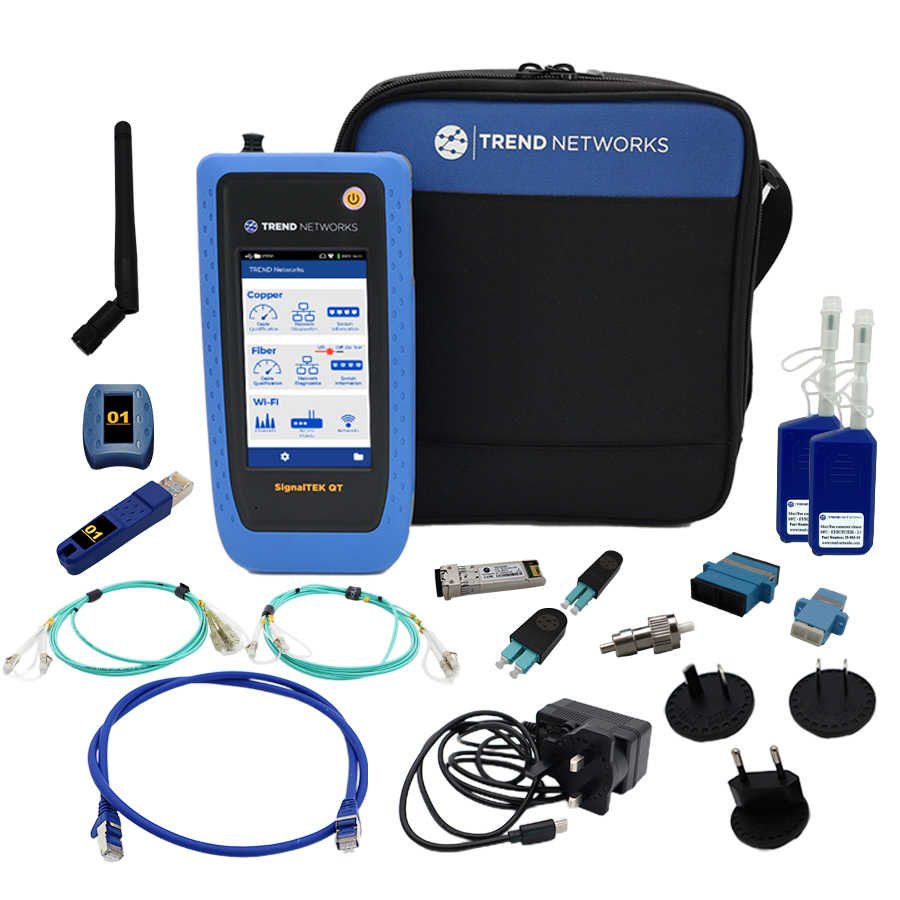

Vlastnosti SignalTEK QT PRO (R166001), existuje i ve variantě s rozšířenou zárukou a příslušenstvím SignalTEK QT kit (STQT-PRO-KIT-3Y)

• 1x metalický port pro validaci rychlostí - 10Mb/s, 100Mb/s, 1Gb/s, 2.5Gb/s, 5Gb/s, 10Gb/s
• 1x optický SFP+ port pro měření délky a útlumu optických kabelů
• 1x integrovaný vizuální lokalizátor poruch (VFL) port 2,5mm + LC adapér na 1,25mm
• možnost připojení USB optického mikroskopu včetně Pass/Fail testování dle IEC 61300-3-35
• podpora IPv4 a IPv6
• test metalických kabelů (wiremap) včetně otestování párů, zjištění vzdálenosti poruchy, detekce rozpojení a délky kabelu pomocí TDR (Time Domain Reflectometer)
• detekce a zátěžový test PoE / PoE+ (802.3 af/at/bt až do 90W)
• DHCP klient, Ping a Traceroute testy
• detekce VLAN
• identifikace switche a portu pomocí CDP / LLDP
• funkce Network Scan - zjištění počtu IPv4 a IPv6 hostů v síti, včetně zjištění jejich IP a MAC adres a možného IP konfliktu
• funkce tónového generátoru
• diagnostika Wi-Fi - sken AP včetně čísla, frekvence a šířky kanálu, síla signálu, využití a mapa kanálů. Podpora 2,4 GHz a 5 GHz. Možnost použití vlastní externí směrové antény pro lokalizaci AP
• vnitřní paměť pro ukládání až 2500 testů
• možnost vytváření reportů ve formátu pdf přímo z přístroje nebo z TREND AnyWare Cloud databáze
• vzdálené ovládání přístroje je možné pomocí VNC či aplikace TeamViewer®
• velký 5" kapacitní IPS displej, 480x854 rozlišení s LED podsvícením
• napájení pomocí Li-Pol baterie 7,4 V, 7250 mAh
• rozměry přístroje (V x Š x H ) : 218 x 109 x 50 mm
• váha pouze 772 g včetně baterií
