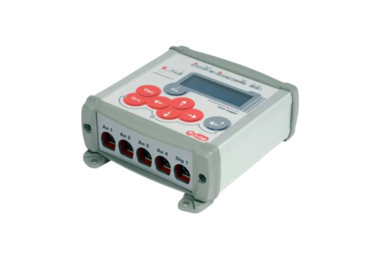

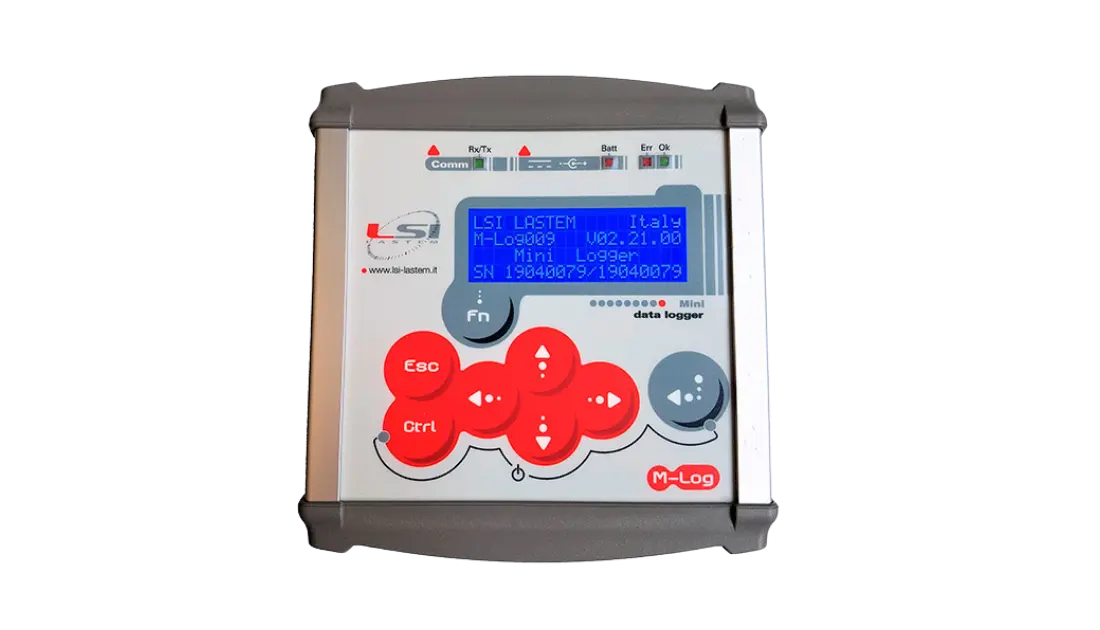

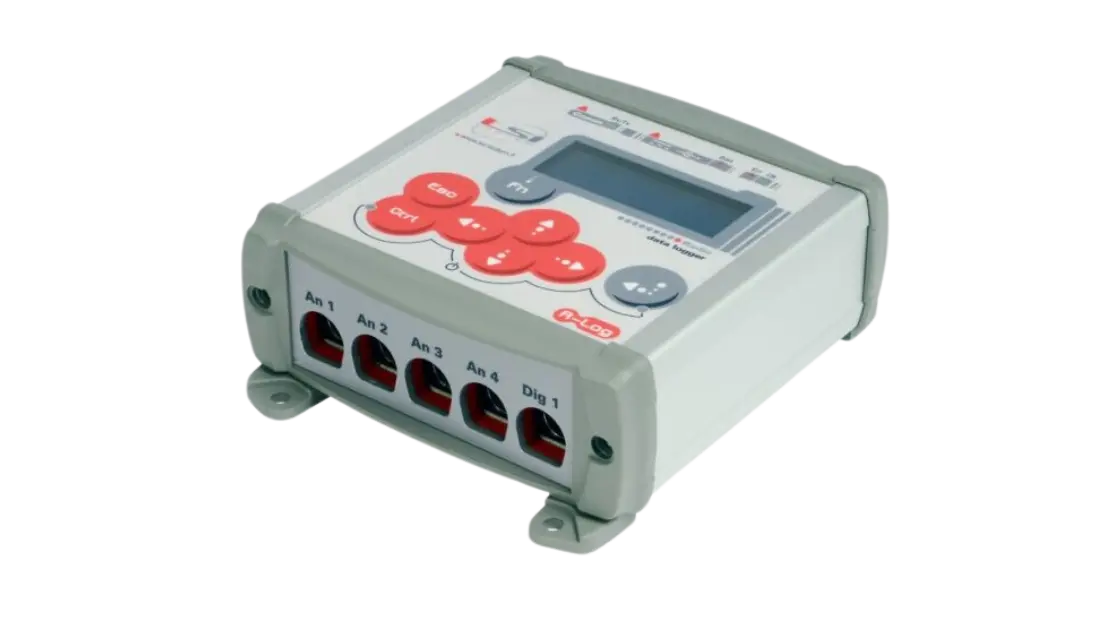

Kompaktní datalogger M-Log

M-Log je kompaktní datalogger optimalizovaný pro přenosné interiérové aplikace, měření tepelného komfortu, kvality ovzduší a testování HVAC. Nabízí extrémně nízkou spotřebu, integrovanou lithiovou baterii a podporu zpracování až 50 měřených či odvozených veličin. Díky podpoře automatického rozpoznávání senzorů (u vybraných modelů) minimalizuje čas nutný pro přípravu měřicí aparatury v terénu.

Přesná akvizice dat a automatická konfigurace

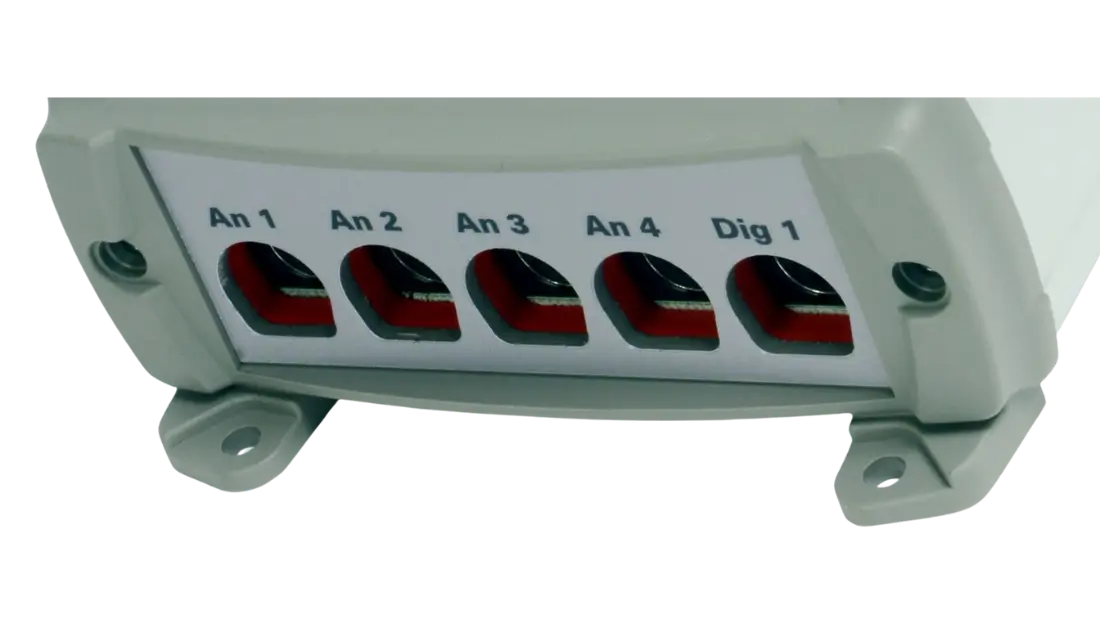

Přístroj je vybaven přesným 18bitovým A/D převodníkem (softwarově zaokrouhleným na 16 bitů) a poskytuje 4 diferenciální (nebo 8 single-ended) analogové vstupy a 1 digitální vstup dimenzovaný pro frekvence do 5 kHz. Verze s Mini-DIN konektory (model ELO009) automaticky detekuje připojené senzory LSI LASTEM, cožliminuje nutnost manuálního mapování kanálů a kalibrace. Vzorkovací interval je plně konfigurovatelný pro každý senzor nezávisle v rozsahu od 1 sekundy do 12 hodin.

Integrované výpočty a systémová integrace

Zásadní technickou výhodou je rozsáhlá interní knihovna vzorců, která umožňuje kalkulaci odvozených veličin v reálném čase, včetně indexů tepelného stresu (WBGT), PMV/PPD, absolutní vlhkosti nebo objemových průtoků vzduchu. Zpracovaná data se plynule ukládají do 8MB Flash paměti na bázi kruhového bufferu. Pro začlenění do SCADA sítí disponuje M-Log podporou protokolů Modbus-RTU, TTY i CISS a až dvěma sériovými porty RS-232, ke kterým lze připojit moduly pro TCP/IP LAN, Bluetooth nebo GPRS komunikaci.

Klíčové technické parametry

• Analogové vstupy: 4 diferenciální (nebo 8 single-ended)

• Digitální vstupy: 1 nezávislý vstup (pulzy, frekvence do 5 kHz, logické stavy on/off)

• A/D převodník: rozlišení 18 bitů (interně zaokrouhleno na 16 bitů)

• Vzorkovací kmitočet: konfigurovatelný od 1 s do 12 h

• Interní paměť: 8 MB Flash EEPROM

• Komunikační rozhraní: až 2× RS-232 (dle modelu), možnost připojení Ethernet nebo bezdrátových převodníků

• Podporované protokoly: Modbus-RTU (Master/Slave), TTY, vlastnický CISS

• Napájení a spotřeba: 8 až 14 V DC; typický odběr 115 mW při akvizici, < 4 mW ve stand-by

• Interní baterie: dobíjecí lithium-iontová 2 Ah (4,2 V) s výdrží až 3 měsíce (bez napájení externích senzorů)

• Provozní podmínky a krytí: IP 40, teplotní rozsah -20 °C až 60 °C (vlhkost 15 % až 100 % bez kondenzace)
