GRAS 40PH-10 array mikrofon pro volné pole

40PH-10 má široký frekvenční rozsah dosahující až 20 kHz a velký dynamický rozsah dosahující až 135 dB.

  • Frekvenční rozsah: 10 Hz až 20 kHz
  • Dynamický rozsah: 33 dB(A) až 135 dB
  • Citlivost: 50 mV/Pa

Typické aplikace a použití

  • Vícekanálová měření
  • Analýzy zvukového pole
  • Měření akustického výkonu
  • Souběžná prostorová a přechodová měření

Array mikrofony a systémy se obvykle používají pro měření a lokalizaci zdrojů hluku kde je důležitá shoda fází pro dosažení dobré přesnosti měření. Důležitou vlastností array mikrofonů je, že mikrofony jsou fázově přizpůsobeny.

40PH-10 má integrovaný CCP předzesilovač a je dodáván s vestavěným čipem TEDS. GRAS 40PH-10 vyžaduje napájení konstantním proudem, např. zdrojem GRAS 12AL CCP nebo jakýkoliv jiným zdrojem kompatibilním s CCP. Úzké výrobní tolerance spolu s výhodami čipu TEDS poskytují 40PH-10 vysokou míru zaměnitelnosti, což je hlavní výhoda při použití v maticových polích. Nízká cena 40PH-10 je klíčovým faktorem při nastavování měření vyžadujících velké množství souběžných přechodových a prostorových dat. Kalibrace 40PH-10 pistonfonem GRAS (např. GRAS 42AA) je stejně jednoduchá jako kalibrace jakéhokoli jiného 1/4 palcového mikrofonu GRAS. Všechny mikrofony GRAS jsou před opuštěním továrny individuálně kontrolovány a kalibrovány. Ke každému mikrofonu je dodávána individuální kalibrační tabulka.

Technická specifikace

Polarizace/Připojení       0 V / CCP
Frekvenční rozsah (±1.5 dB)     Hz 50 až 5 k
Frekvenční rozsah (±2 dB)     Hz 10 až 20 k
Dynamický rozsah dolní limit (tepelný šum mikrofonu) dB(A) < 33
Dynamický rozsah (horní limit) dB 135
Nastavená citlivost @ 250 Hz (±2 dB)   mV/Pa 50
Ventilace mikrofonu       Přední
Teplotní rozsah, provoz     °C -10 až 50
Teplotní rozsah, uskladnění     °C -20 až 60
Vliv axiálního kmitání @1 m/s²   dB re 20 µPa 55
TEDS UDID (IEEE 1451.4)       27 v. 1.0
Typ konektoru       SMB
CE/RoHS shoda/WEEE registrace     Ano/Ano/Ano
Váha     g 5.5

Vliv vlhkosti @250 Hz (10 -90% RH

    dB

<-0.3



Fázová shoda

50Hz - 100Hz ±5˚
100Hz - 3kHz ±3˚
3kHz - 5kHz ±5˚
5kHz - 10kHz ±10˚

Frekvenční odezva dle IEC 61672-1

GRAS 40PH-10 array mikrofon pro volné pole - obrázek

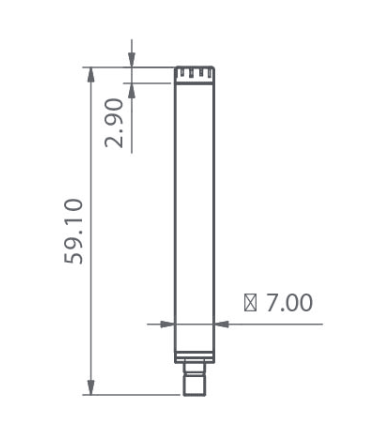

Rozměry

GRAS 40PH-10 array mikrofon pro volné pole - obrázek 1
