Frekvenční standard Stanford Research System FS 740

teaser

Frekvenční standard Stanford Research System FS740 s výstupem 10 MHz, arbitrary, sinus, obdélník, trojúhelník, puls a IRIG-B, lze synchronizovat pomocí GPS s dlouhodobou stabilitou 1x10-13, nízký fázový šum -105 dBc/Hz pro 10 Hz, rozhraní RS-232 a Ethernet, rozšiřitelný o OCXO nebo rubidium oscilátor.

Cenové rozpětí 75 000 – 99 000 Kč bez DPH

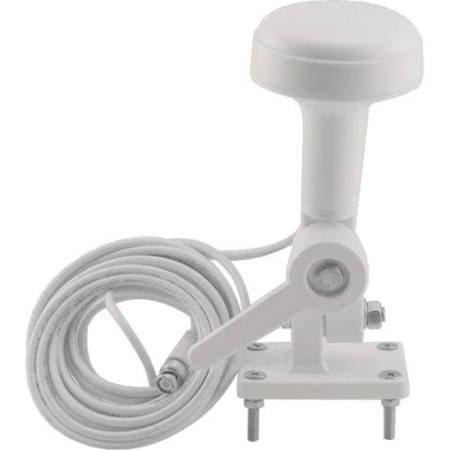

Frekvenční standard FS740 nabízí krátkodobou frekvenční stabilitu 1x10-9. Uživatel si může zvolit ako option OCXO s krátkodobou stabilitou 1x10-11 nebo rubidium oscilátor s krátkodobou stabilitou 1x10-12. Standard je dodáván s vestavěným přijímačem GPS, který po synchronizaci s GPS dokáže dosáhnout frekvenční dlouhodobou stabilitu až 1x10-13.

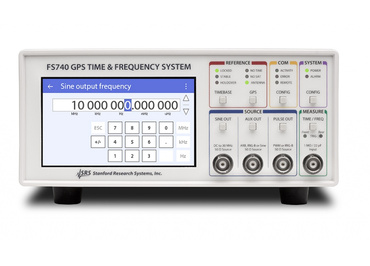

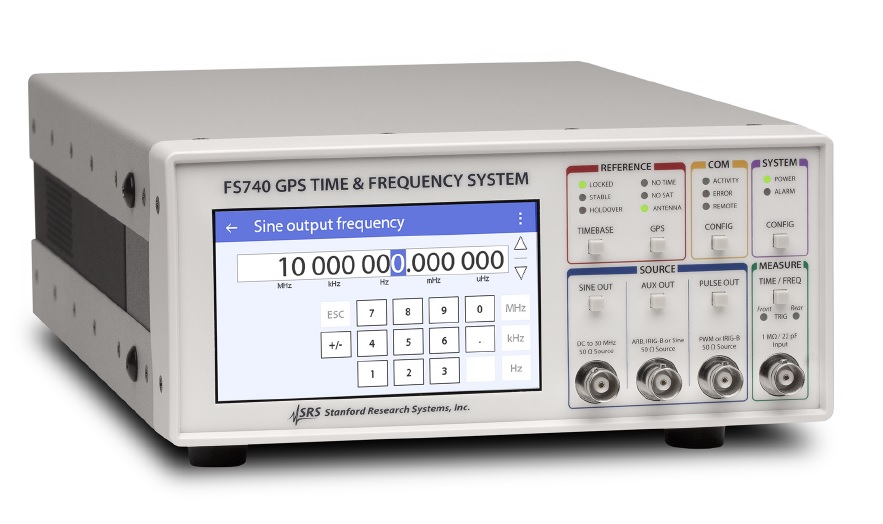

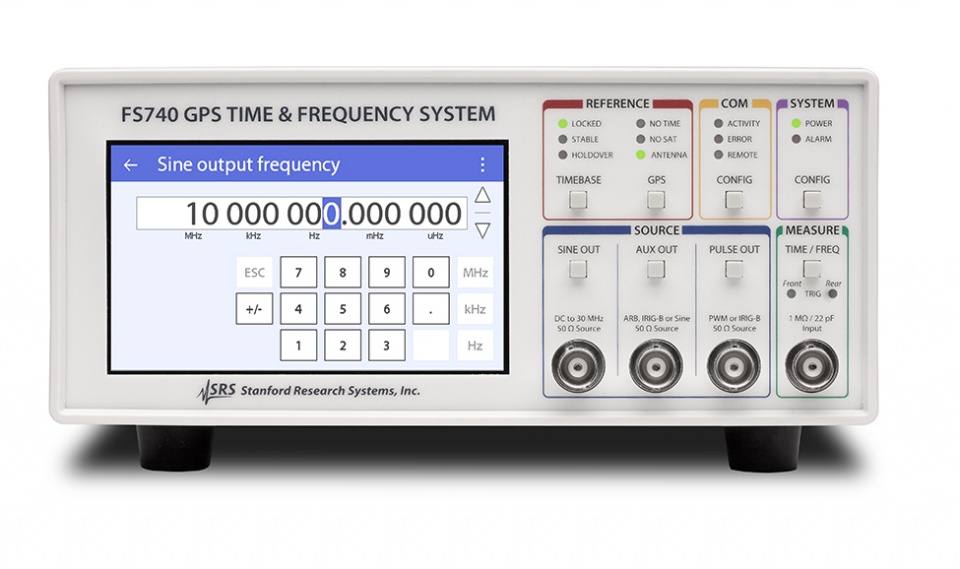

Přední a zadní panel má 3 výstupy (sinus, AUX a puls):

  • Sínus může být konfigurován s frekvencí od 1 μHz do 30,1 MHz nebo nastaven na 100 MHz
  • Výstup AUX generuje sinus, obdélník, trojúhelník nebo IRIG-B časové razítko
  • Pulzní výstup s frekvencí 1 μHz až 30,1 MHz

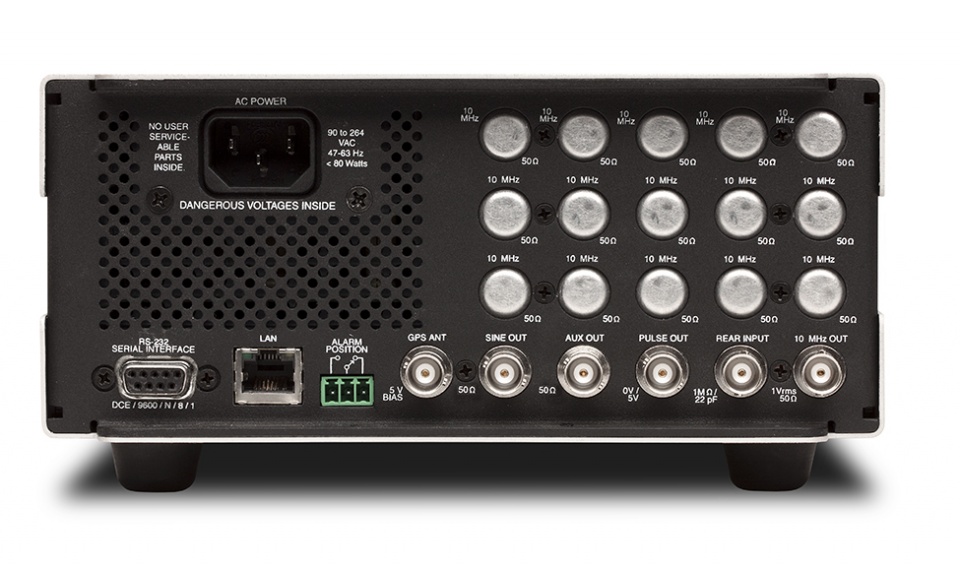

Kromě toho má přední panel vstup pro čítač frekvence a zadní panel výstup 10 MHz. Výstupy 10 MHz, AUX nebo pulzní lze volitelně rozšířit až na 15 kopií na zadních panelech (options A / B / C). Například rozšíření může být 15x 10 MHz nebo 10x AUX + 5x 10 MHz nebo 5x puls + 5x 10 MHz + 5x AUX.

Parametry přístroje:

  • 10 MHz frekvenční výstup, amplituda 1 Vrms, fázový šum <-130 dBc / Hz pro 10 Hz offset
  • Sínusový výstup 1 mHz až 30,1 MHz, rozlišení 1 μHz, amplituda 100 mV až 1,2 Vrms
  • Výstup AUX pro sinus 1 mHz až 10 MHz, pro trojúhelník a obdélník 1 mHz až 1 MHz, fixne sinus 100 MHz, 1 kHz AM IRIG-B
  • AUX výstup rozlíšení 1 μHz, amplituda 10 mVpp až 1,414 Vpp (sinus, trojúhelník, obdélník)
  • Pulzní výstup, perioda 40 ns až 1000 s, 1 mHz až 25 MHz
  • Frekvenční čítač s rozlišením 1 μHz
  • Rozhraní RS-232 a Ethernet
