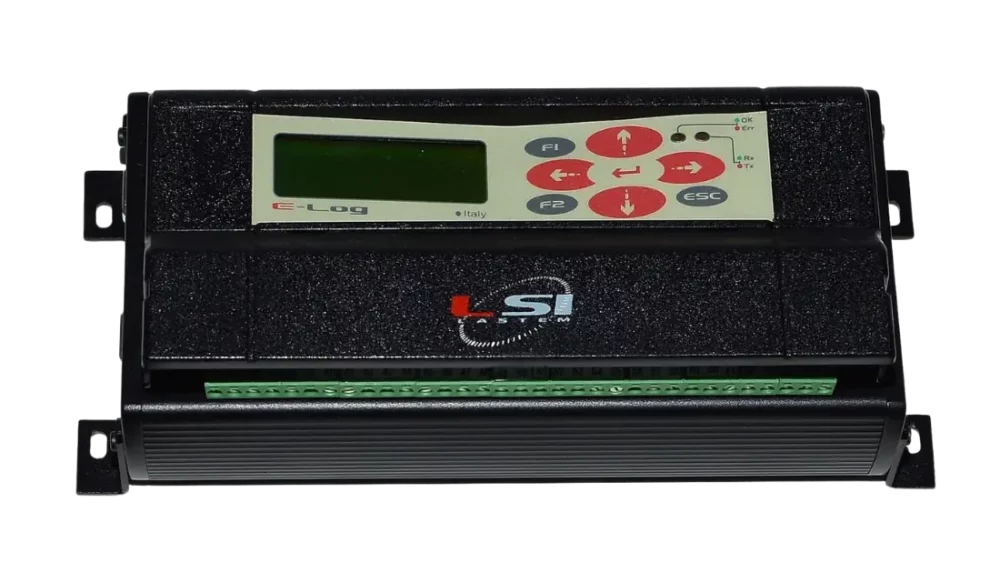

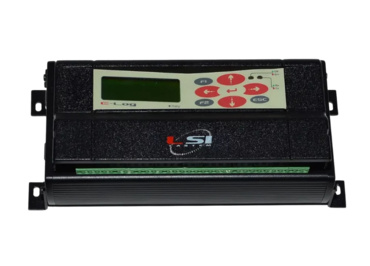

Environmentální datalogger E-Log

E-Log je autonomní datalogger určený pro spolehlivý environmentální a meteorologický monitoring v odlehlých lokalitách. Díky extrémně nízké spotřebě pod 4 mW, schopnosti zpracovat až 99 veličin a plné podpoře Modbus-RTU jej inženýři snadno integrují do stávajících SCADA systémů.

Flexibilní akvizice signálů a přesná digitalizace

Základem měřicího řetězce dataloggeru E-Log je přesný 18bitový A/D převodník (softwarově zaokrouhlovaný na 16 bitů), který zajišťuje stabilní digitalizaci nízkoúrovňových analogových signálů. Standardní konfigurace svorkovnice obsahuje 8 diferenciálních analogových vstupů, které lze alternativně využít jako 16 single-ended vstupů pro napěťové a proudové senzory. Pro připojení optoelektronických snímačů nebo srážkoměrů jsou k dispozici 4 digitální vstupy, schopné zpracovat frekvenční signály s kmitočtem až 5 kHz. Rychlost vzorkování je pro každý kanál plně uživatelsky konfigurovatelná v rozmezí od 1 sekundy do 12 hodin.

Komunikační standardy a integrované výpočty

Pro zajištění kompatibility s průmyslovými systémy SCADA je přístroj vybaven plnou podporou protokolů Modbus-RTU (režim Master i Slave). Výraznou předností ústředny je její interní výpočetní knihovna, která umožňuje přímou kalkulaci odvozených environmentálních a matematických veličin v reálném čase (např. průměrné směry a rychlosti větru). Zpracovaná data jsou ukládána do interní 8MB Flash paměti na bázi kruhového bufferu. Systém je energeticky vysoce optimalizován, přičemž jeho spotřeba v pohotovostním režimu klesá pod 4 mW, což umožňuje mnohaměsíční provoz na baterie i při napájení připojených senzorů z celkem 7 spínaných napěťových výstupů. E-Log navíc plně podporuje přenos dat (push mode) ve formátu ASCII na vzdálený FTP server přes GPRS modem.

Klíčové technické parametry

• Analogové vstupy: 8 diferenciálních (nebo 16 single-ended)

• Digitální vstupy: 4 nezávislé vstupy (režimy on/off, pulzní čítače, frekvence do 5 kHz)

• A/D převodník: rozlišení 18 bitů (interně zaokrouhleno na 16 bitů)

• Vzorkovací interval: volitelný v rozsahu 1 s až 12 h

• Interní paměť: 8 MB Flash EEPROM

• Komunikační rozhraní: až 2× RS-232 (ELO3305), nebo 1× RS-232 a 1× RS-485 (ELO3305.1), případně rádiové spojení ZigBee 2,4 GHz (ELO3515)

• Podporované protokoly: Modbus-RTU, Modbus-TCP (s adaptérem), TTY, CISS, ASCII via FTP

• Spínané výstupy: 7 výstupů s maximálním zatížením 1,1 A na kanál (celkem maximálně 7,7 A)

• Napájení a spotřeba: 8 až 30 V DC; odběr typicky 115 mW při měření (při 12 V), < 4 mW v pohotovostním režimu

• Krytí a provozní podmínky: IP 40 (dostupné IP66 kabinety), provozní teplota -30 °C až 70 °C (vlhkost 15 % až 100 % bez kondenzace)
