EMC set od firmy R&S je vhodný při zjišťování příčin elektromagnetického rušení, které může elektrické zařízení vyzařovat do sítě nebo okolního prostoru. Snadnou a rychlou analýzou spektra podle předdefinovaných EMC norem umožňuje zjistit, zda je zařízení připraveno pro certifikovanou EMC zkoušku.

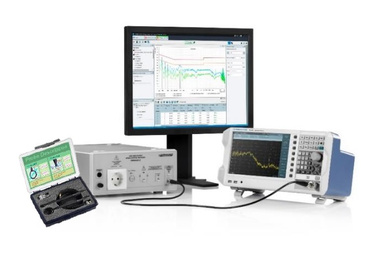

EMC set R&S obsahuje:
- Spektrální analyzátor FPL1000 / FPC1000
- Set EMC sond HZ-15 pre blízke pole (3x H-pole, 2x E-pole)
- Umělá síť "Line impedance simulation network" HM6050-2 + transient limiter 10 dB
- PC software Elektra

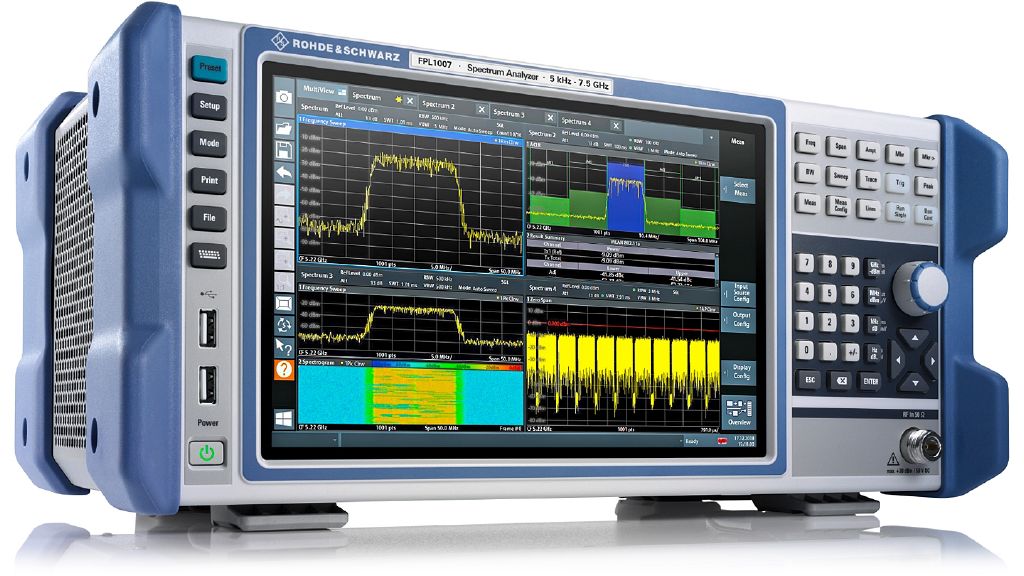

Technická specifikace analyzátoru FPL1000:
| Frekvenční rozsah | 5 kHz - 3 GHz (FPL1003) / 7,5 GHz (FPL1007) |
| Detektory | max. peak, min. peak, auto peak, sample, RMS, average, Quasi-peak, RMS-average, CISPR-average |
| Dynamický rozsah | 115 dB |
| DANL | s předzesilovačem -166 dBm (10 MHz - 2 GHz) |
| RBW (-3 dB) | 100 kHz až 10 MHz v krokoch 1/2/3/5 |
| RBW CISPR (-6 dB) | 10/100/200 Hz 1/9/10/100/120 kHz 1 MHz |
| VBW (-3 dB) | 1 Hz to 10 MHz v krocích 1/2/3/5 |
| Fázový šum | -108 dBc (1 Hz) @ 10 kHz offset (1 GHz carrier) |
| Vstup | N konektor |
Technická specifikace analyzátoru FPC1000:
| Frekvenční rozsah | 5 kHz - 1 GHz (volitelně 2 nebo 3 GHz) |
| Detektory | max. peak, min. peak, auto peak, sample, RMS, Quasi-peak |
| Dynamický rozsah | úroveň šumu až +30 dBm |
| DANL | -142 dBm (10 MHz - 2 GHz) |
| RBW (-3 dB) | 1 Hz až 3 MHz v krocích 1/3 |
| RBW CISPR (-6 dB) | 200 Hz, 9 kHz, 120 kHz, 1 MHz |
| VBW (-3 dB) | 1 Hz až 3 MHz v krocích 1/3 |
| Fázový šum | -120 dBc/Hz @ 1 MHz |
| Vstup | N konektor |
EMC sondy HZ-15 pro měření blízkého pole:
Set obsahuje 5 sond s frekvenčním rozsahem 30 MHz až 3 GHz, z toho jsou 3 sondy pro měření magnetického pole a 2 sondy pro měření elektrického pole. Sondy jsou různého provedení, pro rychlou a přesnou diagnostiku rušení na desce plošného spoje.
Umělá síť LISN HM6050-2
HM6050-2 "Line impedance simulation network" pro měření vyzařování rušení do napájecí sítě s maximálním proudem 16 A. Měření rušení na fázi L1 nebo na neutrálním vodiči N. Pro zamezení nebezpečných špičkových signálů, které mohou rychle zničit vstup analyzátoru je v LISNe zabudovaný limiter s útlumem 10 dB.
Predcertifikační měření pomocí PC softwaru Elektra
Elektra software pro EMC měření je volitelnou položkou spektrálního analyzátoru s aktivovaným EMC option. EMC měření lze provádět i přímo z analyzátoru, ale s omezenými funkcemi. Pro podrobnější analýzu a možnost nastavení předdefinovaných EMC limitů Vám doporučujeme objednat si software Elektra. Software také nabízí jednoduché exportování naměřených dat do výstupního PDF protokolu.
- FPC-1000-brochure.pdf (10 MB)
- FPC-1000-datasheet.pdf (1.81 MB)
- EMC kit.pdf (363.37 KB)
- HM6050-2.pdf (791.92 KB)
- SW ELEKTRA.pdf (7.27 MB)
- Sondy HZ-15_17.pdf (4.2 MB)
- FPL1000_brochure.pdf (5.34 MB)
- FPL1000_datasheet.pdf (1.21 MB)
