Distribuční zesilovač Stanford research systems FS735

teaser

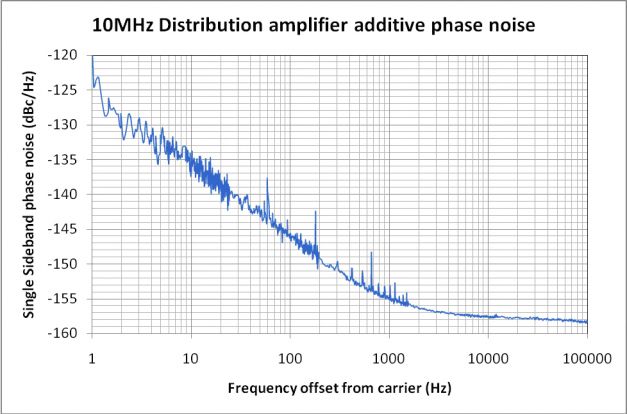

FS 735 je distribuční zesilovač sloužící k distribuci 10MHz signálu z frekvenční reference. Obsahuje jeden vstup a 14 výstupů. Má vysoký útlum odrazu, vysokou mezikanálovou izolaci, nízkou úroveň aditivního šumu a sinusový výstup +13dBm. Je v provedení do 19" racku, zabírá velikost 1U.
Cenové rozpětí 25 000 – 49 000 Kč bez DPH



Distribuční zesilovač FS 735 se používá k distribuci referenčního signálu 10MHz. Každý zesilovač má jeden vstup a čtrnáct výstupů rozdělených na dvě skupiny po sedmi, vše osazeno BNC konektory. Vstup je osazen LC obvody umožňující použití DC offsetu na vstupu. Vstupní impedanceje 50 Ω na 10 MHz.

Vstup je osazen limiterem, což přináší řadu výhod. Odstraňuje amplitudové modulace ze vstupního signálu a výstupy tak mají pevnou amplitudou. Vstupní šum, který je vyšší než 50 mV od průchodu nulou je blokován. Prakticky každý průběh s se střídou přibližně 50%, lze použít jako vstup.

Vstupní limiter je následován pásmovým filtrem s pevným ziskem zesilovače. Tento signál je předán do sedmi výstupu zesilovače, každý z nich projde filtrem typu dolní propust a výstupním transformátorem. Všechny výstupy mají 50 Ω impedanci a poskytují na výstupu sinusový signál 1Vrms (+13 dBm) do zátěže 50 Ω.

K dispozici jsou čtyři indikační LED diody pro každou skupinu sedmi výstupů. "Power" LED indikuje, že přístroj má napájení. "Signál" LED indikuje, že je přítomen vstupní signál. "Přetížení" LED indikuje, že vstupní signál má příliš velkou amplitudu. "Porucha" LED indikuje jednu nebo více z těchto podmínek: žádný vstupní signál, nadměrně velký vstupní signál, žádný výstupní signál, nebo nízká hodnota vnitřního DC napájení.

Možná provedení přístroje:

Option 1: 10MHz distribuční zesilovač, dva 7 kanálové

Option 2: 5MHz distribuční zesilovač, dva 7 kanálové

Option 2_1: 5MHz distribuční zesilovač 7 kanálový a 10MHz distribuční zesilovač 7 kanálový

Option 3: CMOS logický distribuční zesilovač, dva 7 kanálové

Option 4: Širokopásmový distribuční zesilovač 50 Ohm, dva 7 kanálové

Option 4_1: Širokopásmový distribuční zesilovač 50 Ohm 7 kanálový, širokopásmový distribuční zesilovač 75 Ohm 7 kanálový
