Vysokonapěťové zdroje FUG, řada HCP/HCH/HYN/HCE/HCB

teaser
Vysokonapěťové zdroje řady Hxx nabízejí výstupní výkon až 50 kW, výstupní napětí 125 V až 300 kV, plynule nastavitelné od nulové hodnoty. V této kategorii nabízíme zdroje spínané, zdroje s tyristorovou regulací a spínané bipolární zdroje.
Cenové rozpětí
na dotaz

Parametry:

  • výstupní výkon až 50 kW
  • výstupní napětí 125 V až 300 kV
  • bipolární zdroje s výstupním napětím ±1,25 kV až ±20 kV
  • u většiny zdrojů možnost reverzace polarity



MODEL Umin Umax Imin Imax Pmin Pmax
HCP 3,5 kV 300 kV 0,3 mA 4,5 A 14 W 15 kW
HCH 650 V 300 kV 8 mA 75 A 2,8 kW 50 kW
HYN 3,5 kV 20 kV 300 mA 20 A 7 kW 70 kW
HCE 125 V 35 kV 0,2 mA 2,5 A 7 W 350 W
HCB 1,25 kV 20 kV 1 mA 10 mA 1,4 W 200 W

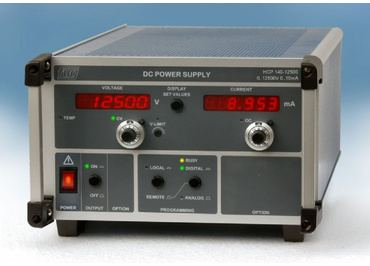

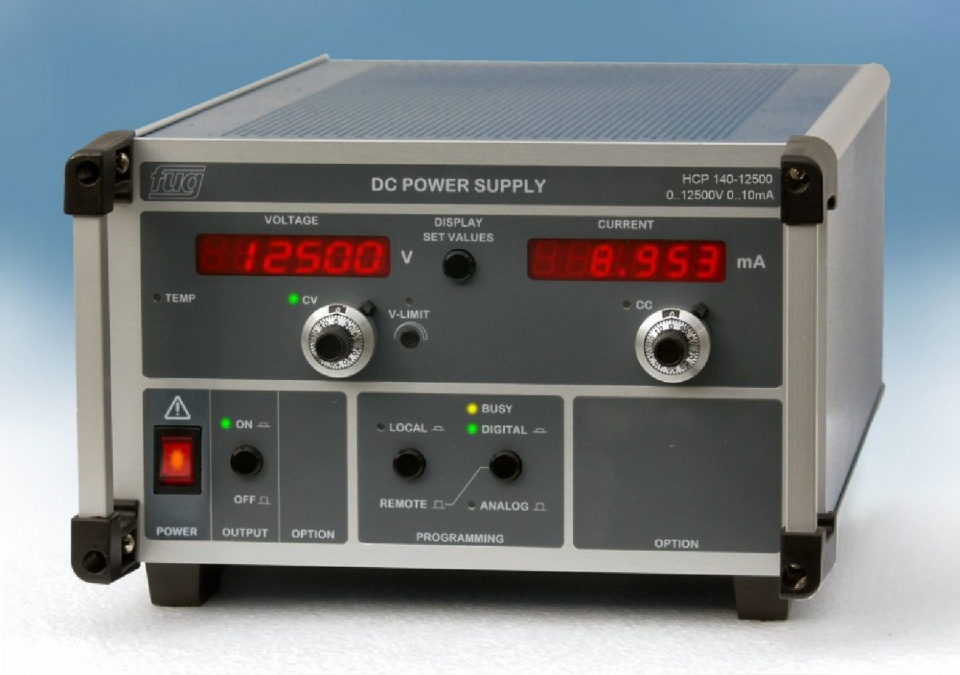

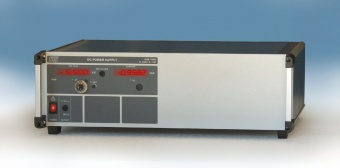

HCP spínané zdroje

Usměrněné síťové napětí se přivádí na generátor obdélníkového signálu s pevnou frekvencí. Následuje transformace AC napětí, usměrnění a filtrace. Regulace se provádí pomocí pulsně šířkové modulace obdélníkového signálu.
Díky vysoké frekvenci spínání je na výstupu dosaženo nízkého zkreslení, vysoké stability, vysoké rychlosti regulace spolu s nízkou akumulovanou energií.
Vysokonapěťové části zdroje jsou zality v izolačním materiálu na silikonové bázi.

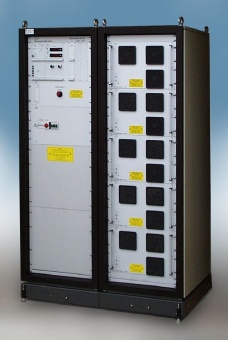

HCH spínané zdroje s vyšším výkonem

Podobně jako u zdrojů HCP je usměrněné síťové napětí se přivádí na generátor obdélníkového signálu s pevnou frekvencí. Následuje transformace AC napětí, usměrnění a filtrace. Regulace se provádí pomocí pulsně šířkové modulace obdélníkového signálu.
Zdroje HCH mají vysokonapěťové části izolovány olejem nebo vzduchem.

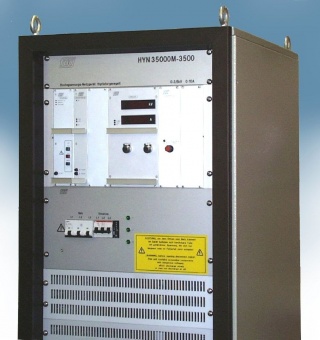

HYN zdroje s tyristorovou regulací

Vstupní střídavé napětí je transformováno na příslušnou velikost. Buďto na primární nebo na sekundární straně transformátoru je tyristorově řízený usměrňovač. Usměrněné napětí je následně filtrováno LC filtrem.

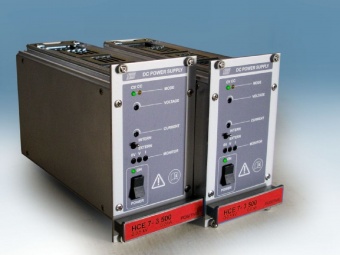

HCE zdroje v kazetovém provedení

Spínané zdroje kompaktní velikosti o výkonu do 350 W. Standardem je analogové rozhraní.

HCB bipolární spínané zdroje

HCB zdroje jsou koncipovány jako dva zdroje s pulsně šířkovou modulací. Jejich výstupy jsou propojeny a pracují v režimu push-pull.
