Napájecí zdroje FUG, řada MCP/MYN/MCA

teaser
Řada zdrojů s napětím od 125 V do 2 kV s výkonem až 70 kW. Výstupní napětí je nastavitelné od nulové hodnoty do maximální hodnoty.
Cenové rozpětí
na dotaz

Parametry:

  • výstupní výkon až 70 kW
  • výstupní napětí 125 V až 2 kV



MODEL Umin Umax Imin Imax Pmin Pmax
MCP 125 V 2 kV 6 mA 120 A 14 W 15 kW
MYN 650 V 2 kV 10 A 100 A 21 kW 70 kW
MCA 150 V 3 kV 750 mA 180 A 750 W 9 kW

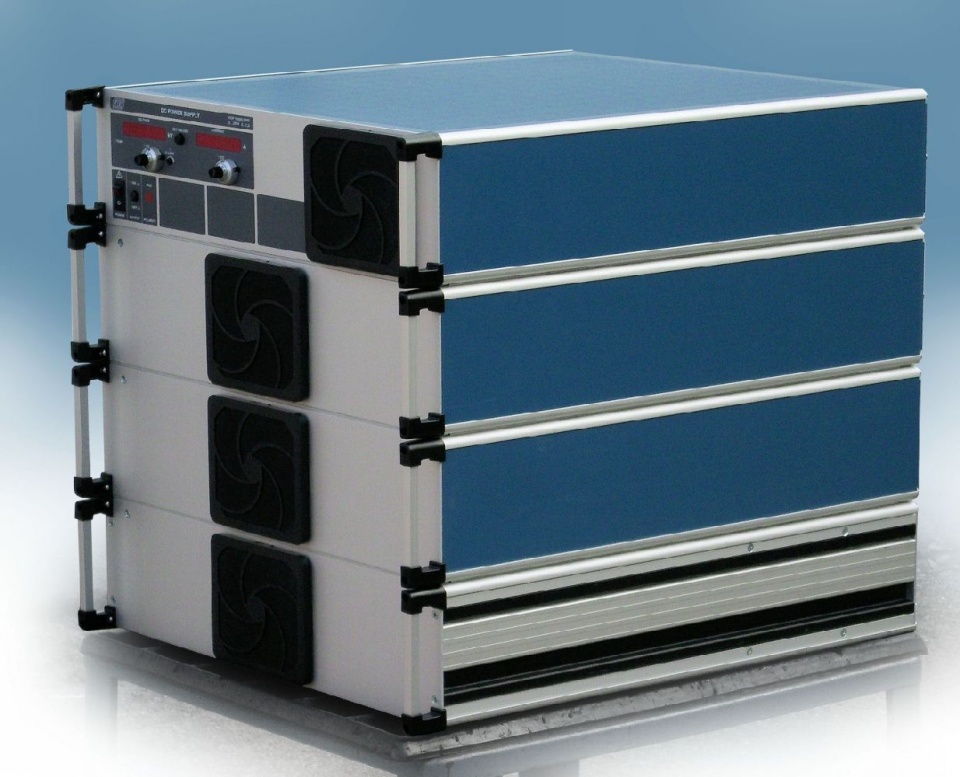

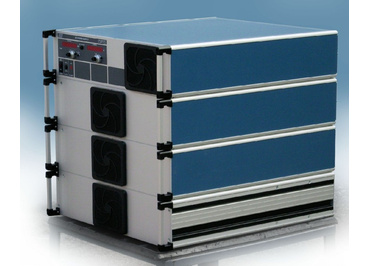

MCP spínané zdroje

Usměrněné síťové napětí se přivádí na generátor obdélníkového signálu s pevnou frekvencí. Následuje transformace AC napětí, usměrnění a filtrace. Regulace se provádí pomocí pulsně šířkové modulace obdélníkového signálu.
Díky vysoké frekvenci spínání je na výstupu dosaženo nízkého zkreslení, vysoké stability, vysoké rychlosti regulace spolu s nízkou akumulovanou energií.
Vysokonapěťové části zdroje jsou zality v izolačním materiálu na silikonové bázi.

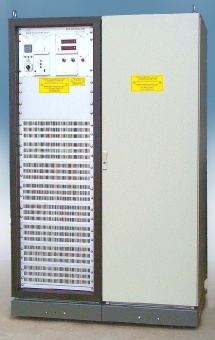

MYN zdroje s tyristorovou regulací

Vstupní střídavé napětí je transformováno na příslušnou velikost. Buďto na primární nebo na sekundární straně transformátoru je tyristorově řízený usměrňovač. Usměrněné napětí je následně filtrováno LC filtrem.

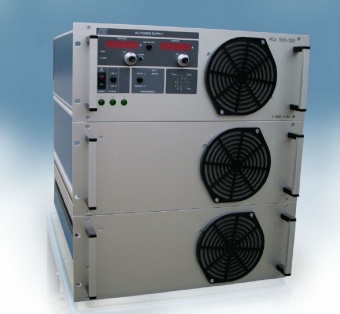

MCA zdroje s automatickou změnou rozsahu

Tyto zdroje poskytují na výstupu vždy maximálně možný výkon s ohledem na nastavené napětí a proud.
