Testery odporu zemnění Elabo 90-2A, 90-2B, 90-2C

elabo_90-2A_front
Elabo

Testery ELABO 90-2A/2B/2C pro měření odporu PE vodiče dle platných standardů. Nastavitelný testovací proud 10 – 25/30/50 A AC, testovací napětí < 12 V AC, měření odporu 0 – 300 mΩ, analogové zobrazení. Využití samostatně nebo v automatizovaných systémech. Digitální a analogové rozhraní pro vzdálené ovládání, možné rozšíření Ethernet, RS-232C, USB. Standardizované rozměry pro zapojení do modulárního systému.

Třídící parametry

  • Typ testu: Ochranný vodič (GB)

Pro více informací nás kontaktujte

Parametry

Měření odporu PE vodiče patří mezi nejdůležitější testy pro zařízení třídy ochrany I. Měření je prováděno přikládáním PELV napětí na vodivé části zařízení dostupné dotykem. Hodnota odporu je určena z úbytku napětí a protékajícího proudu. Tato hodnota musí být co nejmenší, aby například v případě zkratu na kostru došlo k včasnému automatickému odpojení.



Zařízení PE tester 90-2A PE tester 90-2B PE tester 90-2C
 Použití
Manuální
Automatické
 Ovládání
Analogové zobrazení  přepínatelné R/I   přepínatelné R/I   přepínatelné R/I
Tlačítko start
Tlačítko reset
Ovládání nastavení proudu
Nastavení mezní hodnoty
Rozhraní
Digitální rozhraní
Analogové (0 - 10 VDC)
Testovací parametry
Testovací napětí  12 V AC  12 V AC  12 V AC
Nastavitelný proud  10 - 25 A  10 - 30 A  10 - 50 A
Rozsah měření  0 - 300 mΩ  0 - 300 mΩ  0 - 200 mΩ
Testovací doba  -  -  1 s - 99 min
Chyba měření při zobrazení   < 5 % z hodnoty
Chyba měření na AO   < 2 % z hodnoty
Ostatní technické parametry
Napájení  230 V ± 10 %
Frekvence  49 .. 61 Hz
Rozměry  3 HU / 36 HP  3 HU / 42 HP 19" / 4HU
Hmotnost  6 kg  7 kg  30 kg
Pracovní vlhkost  25 - 75 % RH
Pracovní teplota  10 .. 50 °C

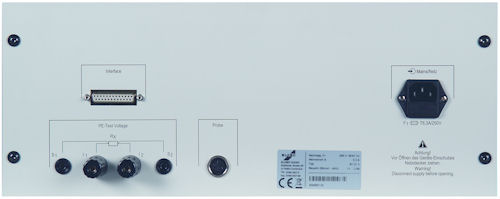

Testované zařízení je možné připojit k přednímu i zadnímu panelu přístroje, přístroj je proto vhodný jak pro manuální použití v laboratořích a zkušebnách, tak i pro použití v automatizovaném systému. K dispozici jsou rozšiřovací moduly pro změnu rozhraní - Ethernet, Ethernet+RS232C, Ethernet+USB.






K testerům elektrické bezpečnosti dále nabízíme konzultace, návrh, projekt, oživení, a záruční i pozáruční servis VN testovacích systémů dle požadavku zákazníka.

  • Plně automatické nebo poloautomatické systémy.
  • Bezpečnostní boxy upravené na míru testovaného produktu.
  • Doplňkový sortiment: majáky, izolační podložky, bezpečnostní bariéry, simulátory chybového testu, čtečky čárového kódu a další...
  • Vlastní SW řešení s možností integrace do stávajících systémů zákazníka.

Pro více informací nás kontaktujte.





Související fotografie

elabo_90-2A_rear1 902C_frontal 902C_rs
