Řada testerů unikajících proudů Elabo 92–4

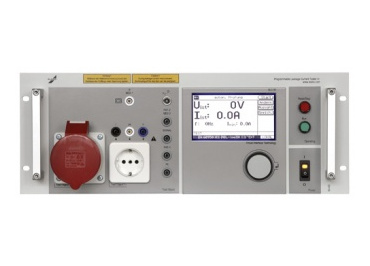

92-4G_front
Elabo

Řada sestává ze 3 testerů Elabo pro jednofázové a třífázové měření unikajících proudů 0 – 10 mA ve 3 rozsazích. Testovací napětí 50 – 280/480 V, testovací proud 0 – 15/32 A, měření amplitudy, efektivní a střední hodnoty, měření AC a DC složky. Možnost využití samostatně nebo v automatizovaných systémech. Rozhraní RS-232C, standardní rozměry pro zapojení do modulárního systému.

Třídící parametry

  • Typ testu: Unikající proud

Pro více informací nás kontaktujte

Technické parametry

Metodologie měření se liší podle bezpečnostních standardů. Dále jsou dostupné volitelné měřící obvody pro EN 60598-1, EN 60601, EN 60950, EN 60065, EN 61010, EN 60335-1, případně jiné na dotaz. Parametry všech 3 zařízení jsou shrnuty v následující tabulce:



Zařízení Elabo 92-4A Elabo 92-4D Elabo 92-4G
Použití
Manuální
Automatické
Ovládání
LCD displej
Rozhraní
Tlačítko start
Rozhraní
RS-232C
Konektivita
1f zásuvka přední p.
3f zásuvka přední p.
Přístrojové zdířky přední p.
Měřící zapojení zadní p.
Testovací parametry
Interní testovací napětí  síť - 280 V 50 - 280 V
Nastavitelné test. napětí volitelně volitelně
Interní napětí plovoucí
Interní testovací proud  0 - 15 A 0 - 4 A
Externí testovací napětí 50 - 280 V 50 - 280 V 50 - 280 / 480 V
Externí testovací proud 0 - 15 A 0 - 15 A 0 - 32 A
Externí frekvence 50 - 400 Hz
Rozsah měření 100 µA / 1 mA / 10 mA
Pásmo měřícího zesilovače  DC; 50 Hz - 1 MHz
Měření efektivní,maximální,
průměrné hodnoty, AC DC složky
 •
Ostatní parametry
Napájecí napětí  230 V ± 10 %; 49 – 61 Hz
Rozměry 483 x 360 x 177 mm (19" / 4 HU)
Hmotnost 31 kg 28 kg 20 kg
Pracovní teplota a vlhkost  10 - 50 °C, 25 - 75 % RH
Test timer 1 s - 24 h
Paměť 200 parametrů



Měření unikajících proudů slouží ke zjištění hodnoty proudu, který by protékal člověkem v případě poruchy (u zařízení třídy ochrany I se jedná o přerušení PE vodiče, u zařízení třídy ochrany II se jedná o selhání izolace).
Při testování je zařízení pod zvýšeným pracovním napětím (1,06 - 1,1 násobek). Požadavky na proud se liší podle použitých norem - každá pohlíží jinak na účinky elektrického proudu. Proto je nutné, aby tester umožňovat měřit efektivní, střední a maximální hodnotu proudu a taktéž střídavou a stejnosměrnou složku. Požadovaný frekvenční rozsah měření je do 1 MHz.






K testerům elektrické bezpečnosti dále nabízíme konzultace, návrh, projekt, oživení, a záruční i pozáruční servis VN testovacích systémů dle požadavku zákazníka.

  • Plně automatické nebo poloautomatické systémy.
  • Bezpečnostní boxy upravené na míru testovaného produktu.
  • Doplňkový sortiment: majáky, izolační podložky, bezpečnostní bariéry, simulátory chybového testu, čtečky čárového kódu a další...
  • Vlastní SW řešení s možností integrace do stávajících systémů zákazníka.

Pro více informací nás kontaktujte.





Související fotografie

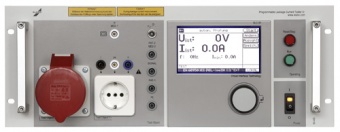

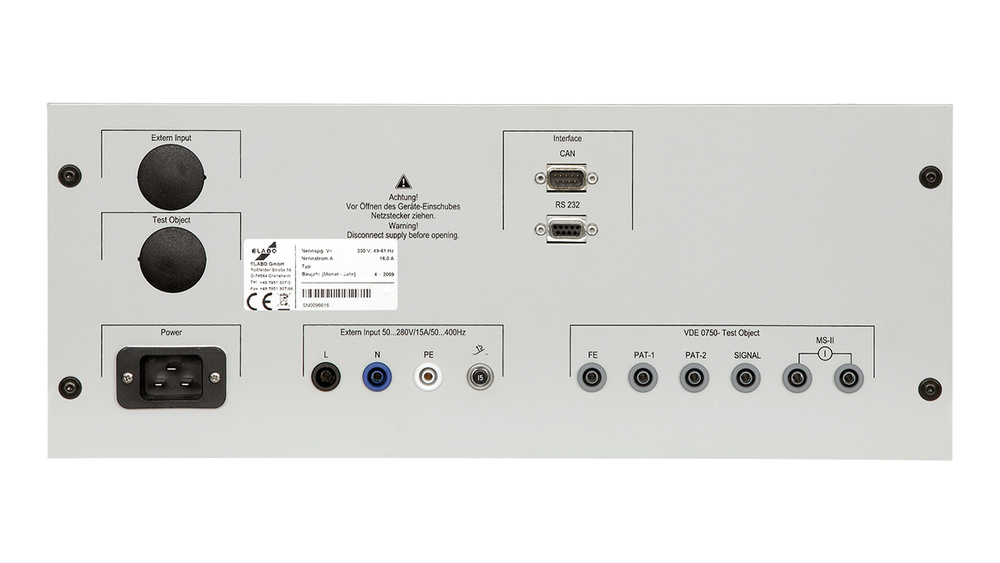

92-4A_front 92-4A_back
