Řada testerů elektrické bezpečnosti GW Instek GPT 9904, GPT 9903, GPT 9902A, GPT 9901A

uvod
GW Instek

Řada GTP-990A testerů elektrické bezpečnosti od firmy GW Instek zahrnuje AC bezpečností test až 5 kV / 100 mA, měření TRMS, ARC detekce, funkce SWEEP, automatický / manuální režim, paměť pro 100 testů, PWM zesilovač, dálkové ovládání, komunikační rozhraní RS-232C,USB, GPIB.

Třídící parametry

  • Max. testovací napětí: Do 5 kV
  • Typ testu: VN test AC, VN test DC, Ochranný vodič (GB), Izolační odpor

Připojené soubory

Pro více informací nás kontaktujte

Technické parametry



model test AC / DC napětí měření izolace test uzemnění
GPT-9904 5 kV / 6 kV 50 GΩ 650 mΩ
GTP-9903 5 kV / 6 kV 50 GΩ -
GTP-9902A 5 kV / 6 kV - -
GTP-9901A pouze AC 5 kV - -



  • Využití např. testování bezpečnosti přístrojů, testování v oblasti výzkumu a průmyslu
  • Test AC napětím 0,1 kV - 5 kV ± 1% / max 100 mA
  • Měření TRUE RMS proudu
  • ARC detekce
  • Funkce SWEEP pro AC, DC
  • Nastavitelný čas náběhu 0,1 - 999,9 s
  • Spínání pomocí průchodu nulou
  • Manuální / automatický režim
  • Funkce INTERLOCK
  • PWM zesilovač optimalizující energetické účinnost a spolehlivého testování
  • Paměť pro 100 uživatelky nastavených testů
  • Modrý LCD maticový displej 240 x 64
  • Možnost dálkového ovládání
  • Komunikační rozhraní RS-232C, USB, GPIB
  • Rozměr 330 x 148 x 587 mm
  • Hmotnost 27 kg






K testerům elektrické bezpečnosti dále nabízíme konzultace, návrh, projekt, oživení, a záruční i pozáruční servis VN testovacích systémů dle požadavku zákazníka.

  • Plně automatické nebo poloautomatické systémy.
  • Bezpečnostní boxy upravené na míru testovaného produktu.
  • Doplňkový sortiment: majáky, izolační podložky, bezpečnostní bariéry, simulátory chybového testu, čtečky čárového kódu a další...
  • Vlastní SW řešení s možností integrace do stávajících systémů zákazníka.

Pro více informací nás kontaktujte.





Řada testerů elektrické bezpečnosti GW Instek GPT 9904, GPT 9903, GPT 9902A, GPT 9901A

Řada kombinovaných testerů elektrické bezpečnosti GPT-9900 od firmy GW-Instek nabízí kvalitní testery s maximálním výkonem až 500 VA, které splňují požadavky bezpečnostních standardů, jako jsou IEC, EN, UL, CSA, GB, JIS a jiné. Jednotlivé modely umožňují testování napětím 5 kV AC a 6 kV DC, měření izolačního odporu v rozsahu 0,001 - 50 GΩ a měření odporu PE vodiče v rozsahu 10 - 650 mΩ.

Jádrem řady GPT-9900 je vysoce účinný PWM zesilovač, který zajišťuje invariabilitu výstupního napětí na vstupním napájecím napětí. Pokročilé bezpečnostní funkce automaticky odpojí výstupní napětí (do 150 µs) pokud je detekována anomálie v procesu, například abnormální hodnota napětí nebo překročení definovaného proudu. Mezi další bezpečnostní funkce patří automatické vybití po skončení testu.

K dalším funkcím zařízení patří například funkce sweep, která slouží k detailnímu zobrazení průběhu měření testu v grafu, uživatel tak získá lepší přehled o průběhu testu než z jedné konečné hodnoty. Výstupní terminál na zadní straně testeru umožňuje připojení zařízení do automatizovaných systémů, tester detekuje rozpojení měřícího řetězce při měření odporu PE vodiče. Uživatel může uložit až 100 nastavení pro individuální nebo sekvenční testování.

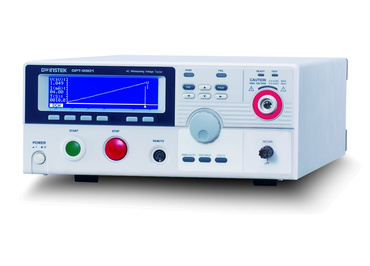

Obrázek 1: Grafické zobrazení průběhu pomocí SWEEP, uživatelské rozhraní displeje

Snadné ovládání zajišťuje 240 x 64 LCD displej. Důležité informace jako podmínky testování, výsledky testování a měřené hodnoty jsou zobrazovány současně. Vhodně umístěné tlačítka pod displejem umožňují rychlé vykonávání jednotlivých testů. Tester lze dálkově ovládat a naměřené data stáhnout do PC. Mezi podporované rozhraní patří USB, RS-232, GPIB, Remote Control Terminal a Signal I/O.

Obrázek 2: Zadní panel testeru
