Řada testerů elektrické bezpečnosti GW Instek GPT-9601, GPT-9602, GPT-9612, GPT-9603

uvod
GW Instek

Řada testerů elektrické bezpečnosti GPT-9600 zahrnuje AC bezpečností test napětím až 5 kV / 20 mA, testovací mód automatický / manuální, měření TRMS, výstupní výkon 100 VA, ARC detekce, PWM zesilovač, modrý LCD, komunikační rozhraní RS-232, USB.

Třídící parametry

  • Max. testovací napětí: Do 5 kV, Do 10 kV
  • Typ testu: VN test AC, VN test DC, Izolační odpor

Připojené soubory

Pro více informací nás kontaktujte

Technické parametry



Model test AC napětí test DC napětí měření izolace
GPT-9601 5 kV ne ne
GPT-9602 5 kV 6 kV ne
GPT-9612 5 kV ne 2000 MΩ
GPT-9603 5 kV 6 kV 2000 MΩ
  • Test AC napětím 0,1 kV - 5 kV / max 20 mA
  • Výstupní výkon 100 VA AC
  • Modrý bodový LCD displej 240 x 48
  • Měření TRUE RMS proudu
  • ARC detekce
  • Spínání při průchodu nulou
  • PWM zesilovač optimalizující energetické účinnost a spolehlivého testování
  • Automatické přepínání vstupu pro celosvětová vstupní napětí
  • Jednoduché ovládání, příjemný design
  • Výstupní impedance 600 kΩ
  • Komunikační rozhraní Remote, Signal I/O, USB (pro kalibraci)
  • Rozměry 330 x 148 x 385 mm
  • Hmotnost 9 kg








K testerům elektrické bezpečnosti dále nabízíme konzultace, návrh, projekt, oživení, a záruční i pozáruční servis VN testovacích systémů dle požadavku zákazníka.

  • Plně automatické nebo poloautomatické systémy.
  • Bezpečnostní boxy upravené na míru testovaného produktu.
  • Doplňkový sortiment: majáky, izolační podložky, bezpečnostní bariéry, simulátory chybového testu, čtečky čárového kódu a další...
  • Vlastní SW řešení s možností integrace do stávajících systémů zákazníka.

Pro více informací nás kontaktujte.





Řada testerů GW Instek GPT-9600

GW Instek představuje novou ekonomickou bezpečnostní řadu testerů GPT-9600, které nabízejí cenově dostupné řešení podporující klasické bezpečnostní standardy IEC, EN, UL, CSA, GB, JIS spolu s dalšími bezpečnostními předpisy. Praktický a bezpečný tester je vhodný pro všechny druhy použití, používá se například u měření bezpečnosti přístrojů v informačních technologiích.

Řada GPT 9600 je přináší u svých modelů maximální výkon 100 VA. GPT 9603 v sobě slučuje 3 funkce a slouží jako AC a DC tester a tester izolace. Model 9612 je schopen provádět testování AC napětím a testování izolace, Model 9602 slouží k AC a DC testování. Model 9601 pracuje jako AC tester. Všechny přístroje jsou založeny na PWM zesilovači, který poskytuje stabilní testovací napětí nezávislé na výkyvech v napájecím napětí. PWM zesilovač zvyšuje účinnost zdroje, a tím snižuje tepelné ztráty a teplotu zařízení, což v důsledku zvyšuje životnost a spolehlivost testeru.

Jednoduchý uživatelsky příjemný design umožňuje snadné ovládání testerů pomocí přehledně rozvrženého ovládacího panelu s tlačítky a velkým 240 x 48 LCD displejem. Na displeji jsou zobrazeny nastavené testovací parametry a podmínky. Ke světelné signalizaci slouží barevné LED indikátory. Díky universálnímu napájecímu konektoru lze přístroje používat po celém světě.


U modelů, které mají zabudovaný test izolačního odporu, je možné propojit test vysokým napětím a izolačního odporu do jednoho kroku pomocí funkce AUTO. Oba testy potom proběhnou bezprostředně za sebou. Obsluha si může určit, který test bude proveden jako první. Mezi další funkce VN testerů řady GPT-9600 patří např. spínání při průchodu nulou a bezpečnostní interlock. Testery podporují rozhraní REMOTE a signal I/O.

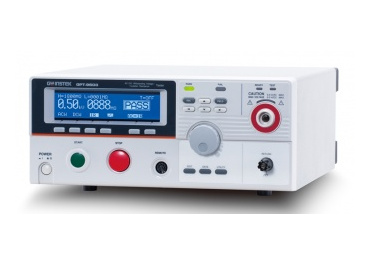

               Obrázek 1: Přední strana testeru s jasným modrým LCD displejem a testovací svorkou, rozhraní REMOTE



              Obrázek 2: Zadní strana s universálním napájecím konektorem a rozhraním Signal I/O
