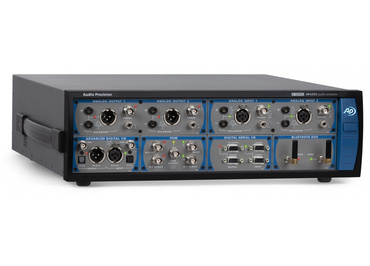

Nepřekonatelný audio analyzátor Audio Precision APx555

APx555
logo

Nový audio analyzátor s nepřekonatelně nízkým zkreslením, velkou variabilitou digitálních vstupů/výstupů, výkoným programovým rozhraním. Přístroj nabízí dva režimy testování - sekvenční a real-time.

Připojené soubory

Pro více informací nás kontaktujte

Audio Precision uplatňuje 30 leté zkušenosti v oblasti audio měření a přestavuje nejlepší audio analyzátor na světě. Audio Precison opět posunuje laťku s přístrojem APx555 s velmi nízkou hodnotou harmonického zkreslení THD+N, dosahující nepřekonatelných -120dB.

APx555_THDN

Zařízení APx555 poskytuje špičkové parametry jak v analogové tak i digitální oblasti s kompletní podporou pro všechny APx digitální vstupy/výstupy. Přístroj APx555 můžeme tak označit za analyzátor bez kompromisů.

APx555_modules

APx555 je osazen dvěma vyváženými a dvěma nevyváženými analogovými vstupy a výstupy a také digitálním 192k vstupem a výstupem AES/EBU, TOSLINK a SPDIF.
Volitelně lze přístroj rozšířit o sériové digitální rozhraní, HDMI s ARC, PDM a Bluetooth. Novinkou je AMC (Advanced Master Clock) typu vstup/výstup určený k synchronizaci s dalšími zařízeními. AMC se uplatní také při generování a analýze jitter. U APx555 je AMX již ve standardní výbavě přístroje.


Programové vybavení prošlo několika změnami. Nejdůležitější je možnost volby typu měření, uživatel si může vybrat mezi sekvenčním a real-time režimem. Sekvenční režim je určen pro měření ve výrobě a pro automatická testování, real-time režim ocení především vývojáři.

APx555_sw

Návrháři zesilovačů ocení nepřetržité automatické měření maximálního výkonu a špičkového maximálního výkonu, měření DIM, grafické zobrazení výkonového spektra a další měření podle standardu CEA-2006a CEA-490A. Navíc APX555 nabízí kromě klasického měření CMRR také měření CMRR dle IEC60268 část 14.15.1.


Všechna nastavení měření lze uložit do jednoho souboru a usnadnit spolupráci s jinými APx. Pro zákazníky jsou k dispozici také rozsáhlé možnosti generování protokolů s grafy, se znázorněním limitů typu prošel/neprošel a možnostmi exportu do pdf, html excel nebo txt souborů.

Generátor - technické parametry:

  • Sinusový výstup

0.001 Hz až 80 kHz, DAC

5 Hz až 204 kHz, analogový

  • Přesnost frekvence

3 ppm, DAC
0.35%, analogový (10 Hz až 100 kHz)

  • IMD testovací signál

SMPTE, MOD, DFD, DIM

  • Max. amplituda (vyvážený výstup)

26.66 Vrms

  • Přesnost amplitudy

±0.03 dB

  • Zvlnění 5 Hz-20 kHz

±0.008 dB

  • Reziduální THD+N (22 kHz BW)

-117 dB + 1.0 µV
typicky < -120 dB (1 kHz, 2.0 V)

  • Vzorkovací frekvence dig. výstupu

22 kS/s až 216 kS/s
- Dolby / dts generátor



Analyzátor - technické parametry:

  • Maximální vstupní jmenovité napětí

300 Vrms (bal) / 160 Vrms (unbal)

  • Maximální šířka pásma

> 1 MHz

  • IMD měření

SMPTE, MOD, DFD, DIM

  • Přesnost amplitudy (1 kHz)

±0.03 dB

  • Zvlnění (10 Hz-20 kHz)

±0.008 dB

  • Reziduální vstupní šum (22 kHz BW)

≤1.0 µVrms

  • Reziduální THD+N (20 kHz BW)

-117 dB + 1.0 µV
typicky < -120 dB (1 kHz, 2.0 V)

  • Individuální analyzátor harmonických

H2-H10

  • Max. délka FFT

1248K bodů

  • Měření DC napětí
