Certifikační tester metalické a optické kabeláže Trend Networks LanTEK III a FiberTEK III

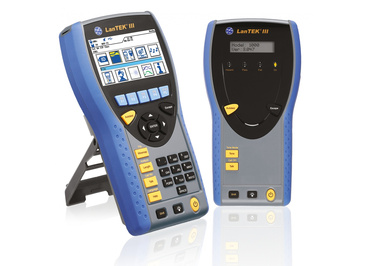

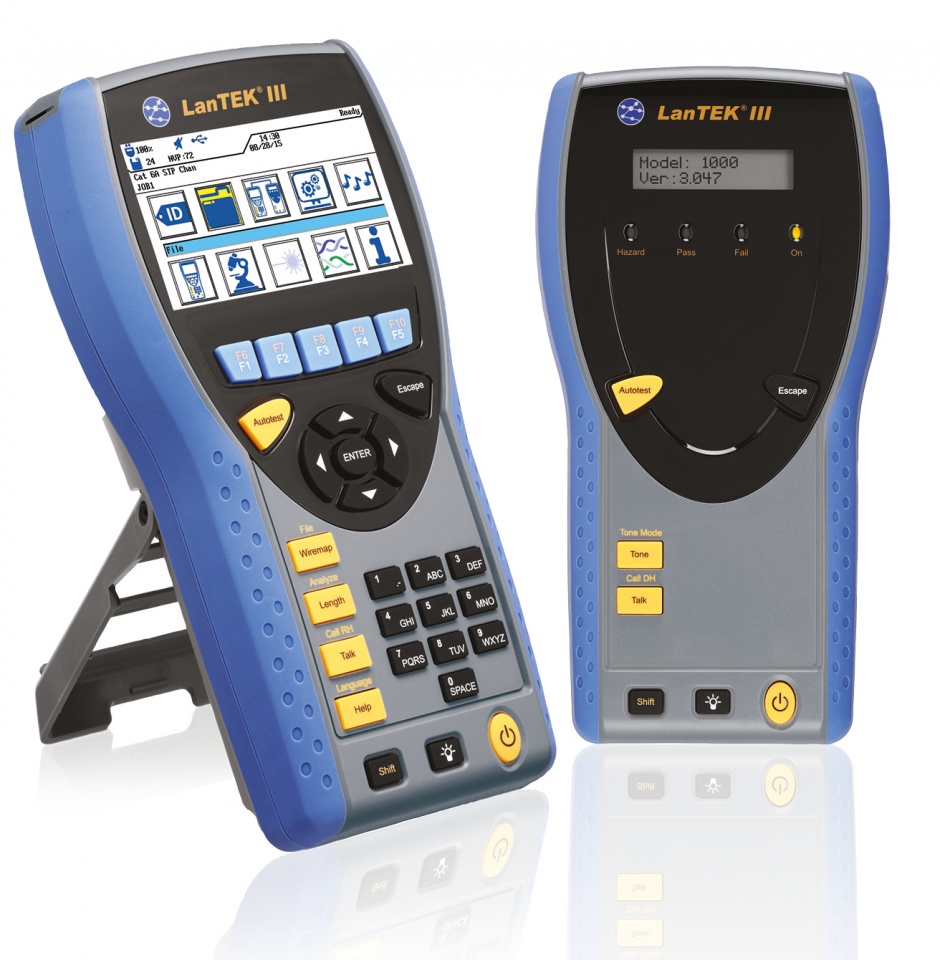

Přístroj LanTEK III od firmy Trend Networks slouží pro certifikační testy koaxiálních kabelů a kroucených dvoulinek. Nabízen je model s rozsahem do 500MHz . Dokoupit je možno celou řadu adaptérů pro testování metalické kroucené dvojlinky a to kategorie CAT 5e, 6, 6A. Přístroj LanTEK III je možno rozšířit o moduly FiberTEK III, které slouží pro certifikační měření na optických kabelech.

Hlavní zařízení je vybaveno displejem, vyniká velkou výdrží baterií a je možno do něj uložit až 1700 měření (CAT 6), případně tato měření pomocí USB WiFi klíčenky odeslat do chytrého telefonu (Android, Apple). K přístroji je dodáván obslužný SW pro správu a export reportů v různých provedeních a výstupních formátech.

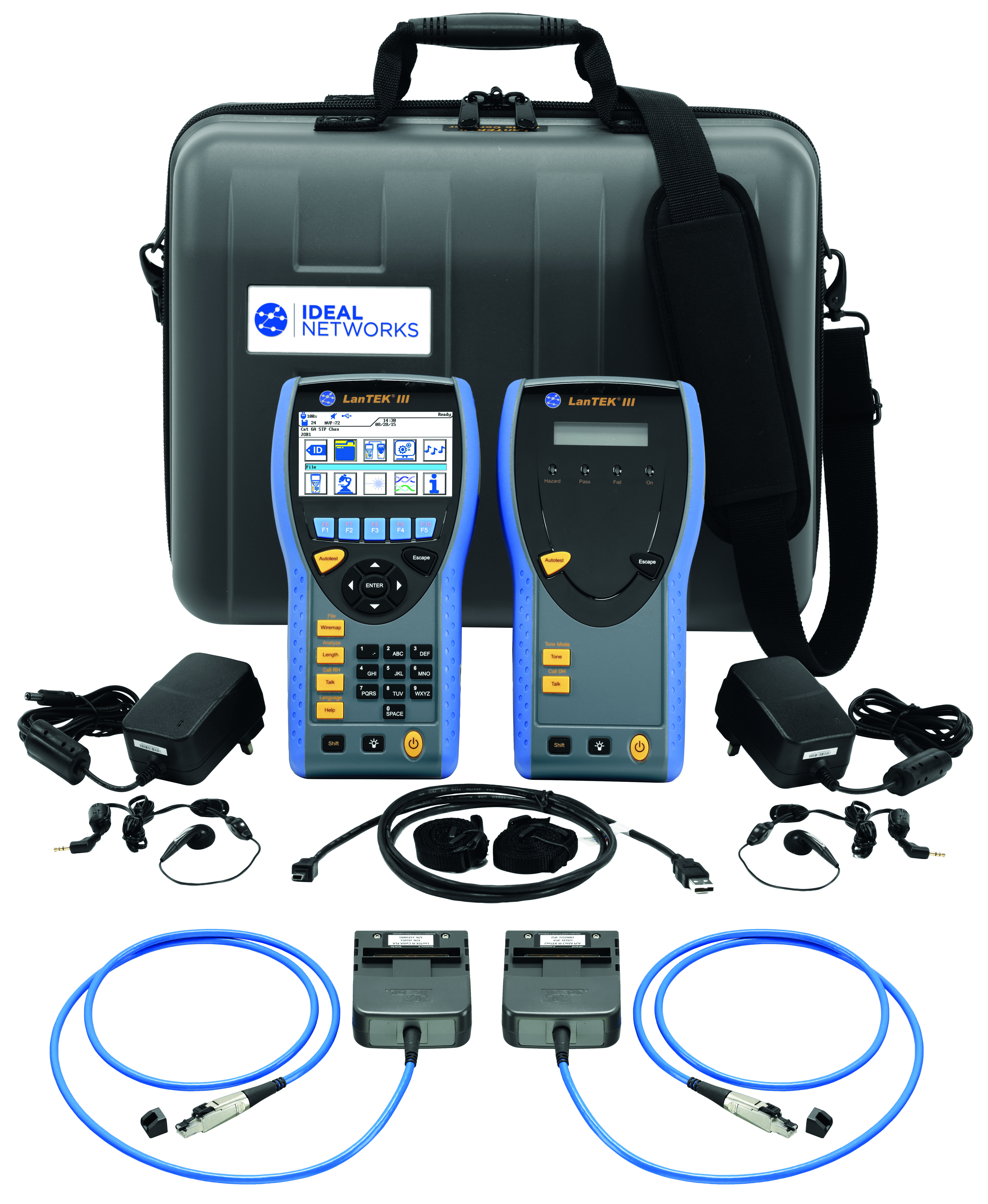

1. LanTEK III - 500 MHz, TIA/EIA Category 6A/ ISO Class EA - R161001

• nabídka adaptérů pro metalické kabely:

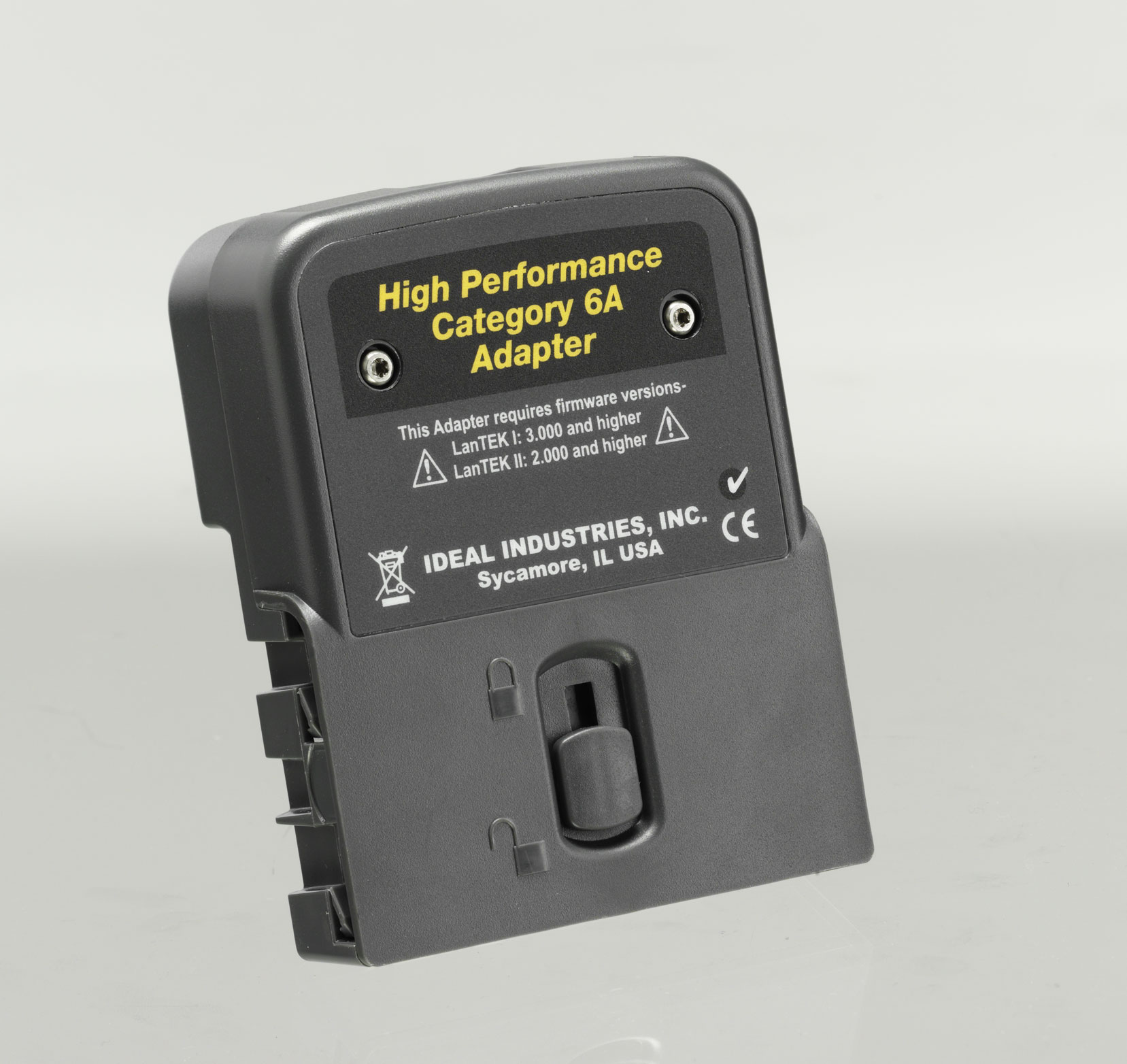

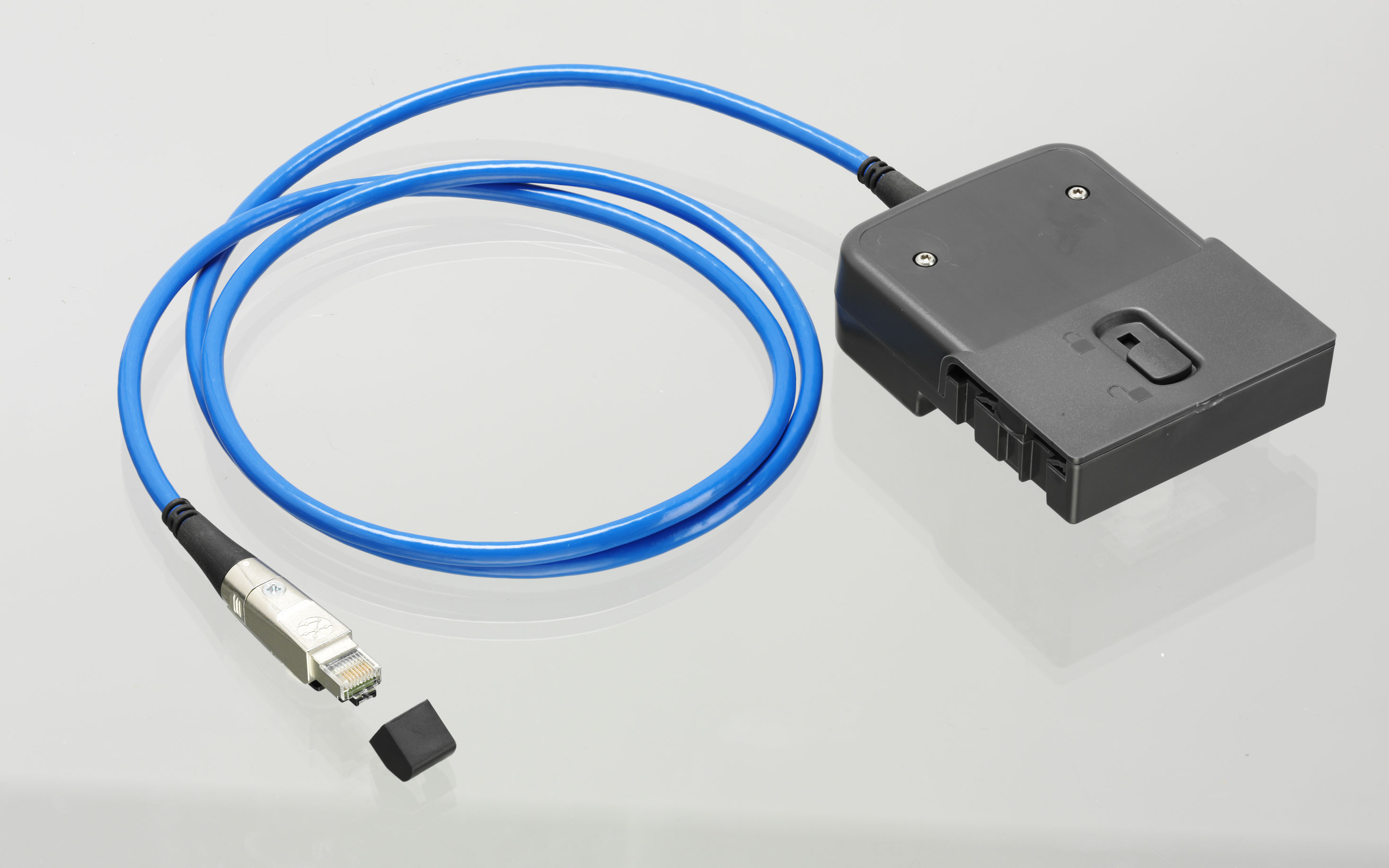

1. Permanent Link-Adapter -R161051- pro testování kategorie 6A, patch kabel je přímo součástí adaptéru, vyměnitelné koncovky RJ-45 konektoru
2. Cat. 5e/6 RJ45 Channel Adapter - R161052
3. Cat. 5e/6/6a RJ45 Channel-Adapter - R161053

• nabídka adaptérů pro optické kabely - FiberTEK III:

1. FiberTEK® III-Multimode LED Kit - R164005
2. FiberTEK® III-Single-Mode Laser Kit - R164006
3. FiberTEK® III-Multimode LED & Single-Mode Laser Kit - R164007

Vlastnosti LanTEK III:

• testování dle ISO/TIA/IEEE standardů
• funkce wiremap, TDX (Time Domain Crosstalk), TDRL (Time Domain Return Loss), DC loop resistance length, NEXT (Near End Cross Talk), capacitance, insertion loss (formerly attenuation), ACR-N (formerly ACR), return loss, average impedance, propagation delay, delay skew, power sum NEXT (Near End Cross Talk), power sum ACR-N (formerly power sum ACR), ACR-F (formerly ELFEXT), power sum ACR-F (formerly power sum ELFEXT)
• typy testovaných kabelů: UTP/SCTP/FTP CAT 3/5E/6A (100 Ω)
• měření délky od 0 - 605m, přesnost ± (3% +1m), rozlišení 0.1m
• měření zpoždění 0 - 8000ns, přesnost ± (3% +1ns), rozlišení 1 ns/0.1m
• průměrná impedance 35 - 180, přesnost ± (3% +1 ), rozlišení 0.1
• měření kapacity (bulk) 0 - 100nF, přesnost ± (2% + 20pF), rozlišení 1pF nebo 3 digity
• měření kapacity 0 - 333pF/m, přesnost ± (2% + 1pF), rozlišení 0,1pF
• funkce tónového generátoru pro vyhledávání kabelů
• velká paměť pro ukládání výsledků - více než 1 700 záznamů pro Cat.6 včetně grafů
• přenos záznamů do PC přes USB flash disk nebo do mobilního zařízení (Android, Apple) přes USB WiFi klíčenku
• SW Ideal DataCenter slouží pro zpracování naměřených výsledků. Možnost volitelného zobrazení chtěných informací. Vytváření více druhů reportů - detail, brief, single... včetně exportu ve formátech XML, CSV nebo PDF

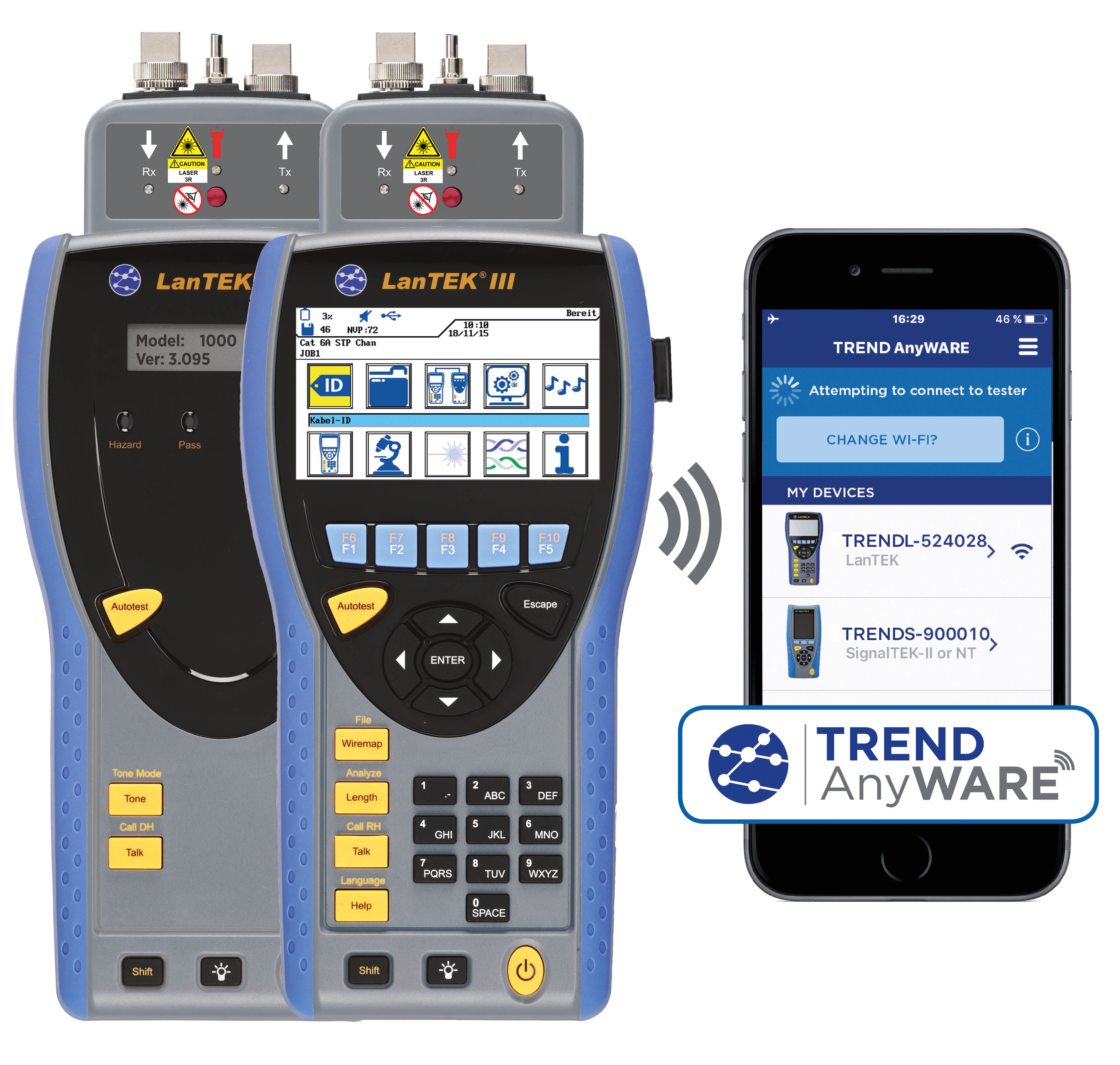

• SW Ideal AnyWARE - pomocí USB WiFi klíčenky je možno přenášet reporty, data do mobilního zařízení (Android, Apple) s nainstalovaným SW Ideal AnyWARE. Poté je možno je odeslat emailem, cloudovou službou, dropboxem a dalšími uživatelům, kteří disponují SW Ideal DataCenter pro analýzu. Samotný SW AnyWARE slouží pouze pro přenos dat ne pro jejich zobrazování a analýzu v mobilním zařízení
• až 18 hodinová výdrž baterie
• rozměry hlavního i vzdáleného přístroje (V x Š x H ) : 254 x 127 x 53 mm
• váha přístroje 1.18 kg, váha remote jednotky 1.12 kg

Vlastnosti FiberTEK III:

• testování na singlemode (1310 a 1550nm) a multimode vlnových délkách (850 a 1300nm) - Tier 1 certifikace dle ISO 11801 a TIA 568-C standardů
• měření útlumu dB
• měření délky optického kabelu - multimode 0 - 7500m, singlemode 0 - 20 000m, přesnost ± 1,5m ± 2% z měřené délky, minimum 2m
• zdroj červeného světla
• rozsah měření výkonu 0 až -55dBm (850nm), 0 až -60dBm (1300/1310 a 1550nm), přesnost ± 0,25 dB na -20dBm
• typ detektoru InGaAs
• výměnné adaptéry - SC, FC, ST, LC a 2,5mm univerzální
