Řada spínaných programovatelných stejnosměrných zdrojů GW Instek PLR

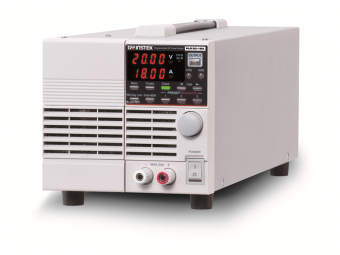

plr_fornt
GW Instek

Řada jednokanálových programovatelných spínaných DC zdrojů GW Instek PLR nabízí zdroje s výkonem 360 a 720 W. K dispozici je 6 modelů, výstupní napětí 20/36/60 V. Dále sekvenční režim, režim CV,CC, a funkce ochrany. Možné sériového a paralelního propojení stejných typů pro vyšší výkon. Komunikační rozhraní RS – 232 a volitelné GPIB & USB a USB & LAN rozhraní.

Připojené soubory

Pro více informací nás kontaktujte

Tabulka s parametry 6 modelů řady PLR

Označení modelu PLR 20-18 PLR 20-36 PLR 36-10 PLR 36-20 PLR 60-6 PLR 60-12
Počet výstupních kanálů 1 1 1 1 1 1
Výstupní napětí 0~20V 0~20V 0~36V 0~36V 0~60V 60V
Výstupní proud 0~18A 0~36A 0~10A 0~20A 0~6A 12A
Výstupní výkon 360W 720W 360W 720W 360W 720W



  • Přesnost nastavení napětí 0,5 % z hodnoty + 0,5 % z rozsahu
  • Přesnost nastavení proudu 1 % z hodnoty + 1 % z rozsahu
  • Rozlišení nastavení napětí 10 mV
  • Rozlišení nastavení proudu 10mA
  • Funkce ochrany OVP, OCP, UVP
  • Funkce Preset, Timer, Sekvenční Režim
  • Režim CV a CC
  • Možnost paralelního zapojení
  • Rozhraní RS-232, volitelné GPIB & USB a USB & LAN

Zdroje jsou konstruovány jako hybridní zařízení, které využívá prvků lineárních a spínaných zdrojů. Spínaná část zajišťuje menší rozměry a hmotnost, lineární část udržuje nízké zvlnění 0,5 mV efektivního napětí a rychlejší přechodovou charakteristiku.

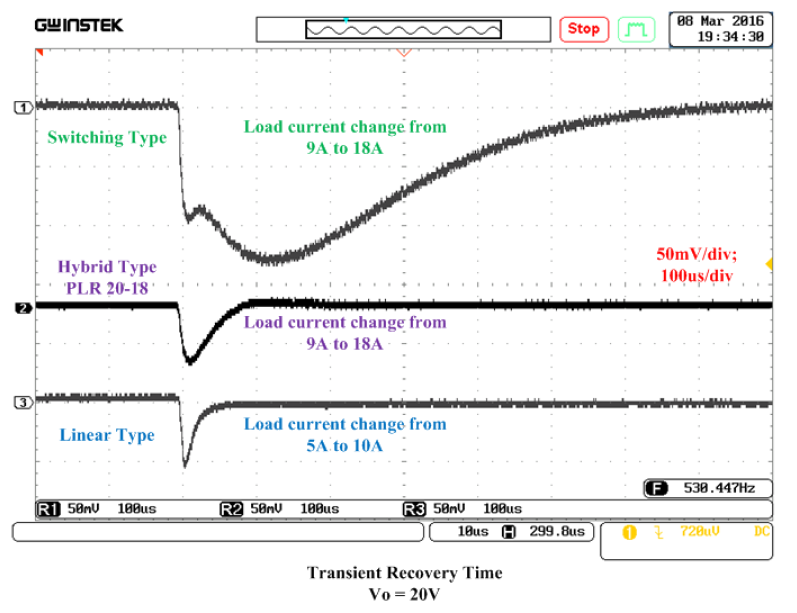

doba ustaleni

Obrázek 1: Porovnání doby ustálení lineárního, spínaného, a hybridního provedení


Sekvenční režim slouží k nastavení změny napětí a proudu. Je možné nakonfigurovat až 1000 kroků, minimální perioda kroku je 50 ms. Pro použití je nutné nejprve připravit sekvenci v PC (ve formátu CSV), a pomocí rozhraní RS - 232, LAN/USB (volitelné) nebo GPIB/USB(volitelné) nahrát do paměti přístroje.


Funkce Timer slouží k vypnutí zdroje po určitém nakonfigurovaném čase. Nejkratší doba je 1 minuta, nejdelší 1000 hodin a 59 minut. Pro zvýšení výkonu umožňuje řada PLR paralelní a sériové zapojení více stejných modelů. Je možné paralelní zapojení až 3 stejných modelů pro vyšší výstupní proud a sériové zapojení 2 stejných modelů pro vyšší výstupní napětí zdojů.

Související fotografie

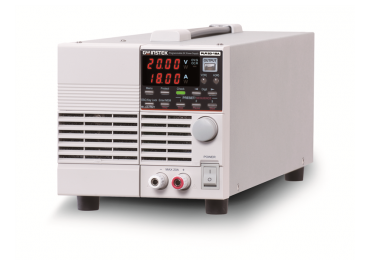

plr_front plr_rear
