Řada programovatelných DC zdrojů BK Precision 9170B, 9180B

bkprecision_9184
BK logo

Řada devíti modelů programovatelných DC zdrojů. Výkon až 210 W, 2 pracovní rozsahy zdroje. Nízké zvlnění a šum napětí, nízký teplotní koeficient, rychlá přechodová charakteristika < 50 us. Programovatelná doba náběhu, režim testovací sekvence, testovací režim pro LED. Ochrana OVP a OCP, možnost uzamčení tlačítek. Rozhraní USB, volitelně další.

Třídící parametry

  • AC / DC: DC
  • Max. napětí: Do 1000 V
  • Maximální výkon: Do 300 W

Pro více informací nás kontaktujte

Technické parametry



Model 9171B 9172B 9173B 9174B 9181B 9182B 9183B 9184B 9185B
Výstup 0-10 V (10 A)
0-20 V (5 A)
0-35 V (3 A)
0-70 V (1,5 A)
0-10 V (10 A)
0-20 V (5 A)
0-35 V (3 A)
0-70 V (1,5 A)
0-18 V (8 A)
0-36 V (4 A)
0-10 V (20 A)
0-20 V (10 A)
0-35 V (6 A)
0-70 V (3 A)
0-100 V
(2 A)
0-200 V
(1 A)
0 - 400 V
(0,5 A)
0 - 600 V
(0,35 A)
Počet kanálů 1 1 2 2 1 1 1 1 1
Výkon 100 W 105 W 200 W 210 W 144 W 200 W 210 W 200 W 210 W
Zvlnění a šum (20 Hz - 20 MHz) <0,35 mVrms
<3 mVpp
<0,5 mVrms
<5 mVpp
<0,35 mVrms
<3 mVpp
<0,5 mVrms
<5 mVpp
<0,35 mVrms
<3 mVpp
<0,35 mVrms
<3 mVpp
<0,5 mVrms
<5 mVpp
<1,5
mVrms
<15
mVpp
<4,5
mVrms
<45
mVpp
Doba ustálení přechodové charakteristiky (změna zátěže 50% na 100%)  < 50 µs pro odchylku menší než 15 mV  < 100 µs pro
odchylku
<50 mV
 < 100 µs pro
odchylku <120 mV
Rozlišení 1 mV
1 mA
2 mV
0,1 mA
1 mV
1 mA
2 mV
0,1 mA
1 mV
1 mA
1 mV
1 mA
2 mV
0,2 mA
10 mV
0,1 mA
20 mV
0,01 mA

Řada zdrojů BK Precision 9170B, 9180B

Řada programovatelných DC zdrojů sestává z 9 modelů, které se liší svým výkonem, počtem kanálů a rozsahem napětí v pracovních režimech. Mezi hlavní vlastnosti zdrojů patří vysoká stabilita výstupního napětí, nízký teplotní koeficient a rychlá přechodová charakteristika při změně zátěže. Díky svým špičkovým parametrům jsou vhodné jak pro náročné aplikace ve vědě a výzkumu, tak pro automatické testování.

Zdroje mají intuitivní uživatelské rozhraní s numerickou klávesnicí pro snadné zadávání dat. Ovládání přes PC lze provádět pomocí SCPI příkazů. U všech modelů je k dispozici rozhraní USB, a volitelně RS-232, RS-485, LAN, GPIB, 8 digital I/O a vstup pro ovládání zdroje pomocí externího napětí (0-5 V; 0-10 V) a odporu (0-5 kΩ).

Funkce test sequence umožňuje uživateli stáhnout nebo ručně z čelního panelu zadat do vnitřní paměti přístroje sérii až 150 kroků. Tyto kroky jsou připraveny pro jednotlivé nebo cyklické spouštění. Celkově lze uložit až 10 testovacích sekvencí. Modely s LAN/GPIB komunikačním rozhraním obsahují web server, pomocí kterého lze monitorovat a konfigurovat zdroj přes webový prohlížeč. Testovací režim pro LED panely zajišťuje pozvolný nárust proudu, který chrání testované zařízení před poškozením.

BK precision 9170B, 9180B

Obrázek 1: LED testovací režim omezuje překmit

Související fotografie

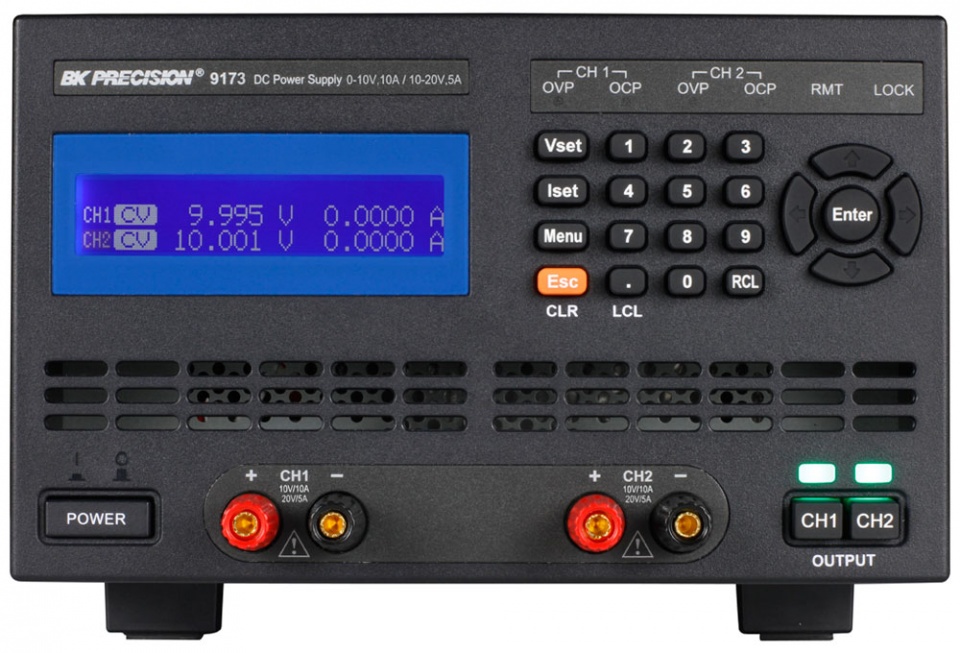

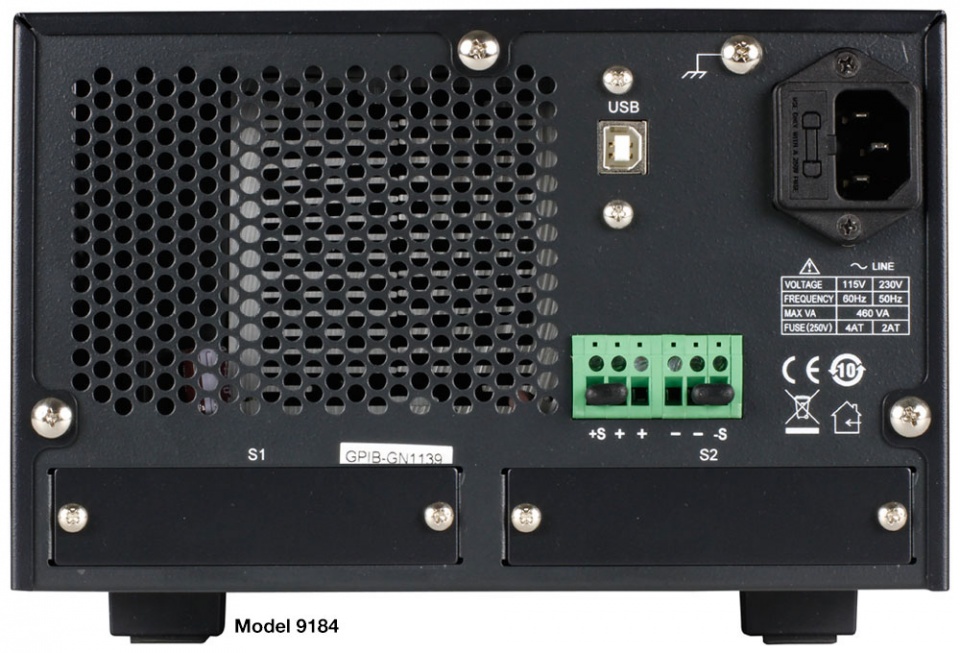

bkprecision_9171 bkprecision_9172 bkprecision_9173 bkprecision_9174_rear bkprecision_9181_rear bkprecision_9182 bkprecision_9184_rear
