Napětím kontrolovaný proudový zdroj CS580

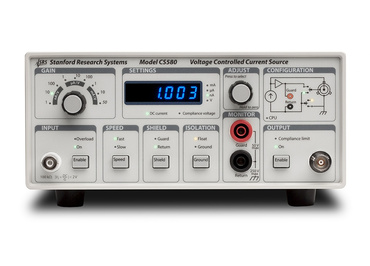

CS580front
Stanford Research System

Napětím kontrolovaný proudový zdroj CS580 od firmy Stanford Research Systems, rozsah AC/DC proudu od 100 fA do 100 mA, napětí "compliance voltage" ±50 V, výkon 5 W, zisk od 1 nA/V do 50 mA/V, šířka pásma do 150 kHz, rozhraní RS-232 a optika.

Třídící parametry

  • AC / DC: AC / DC
  • Max. napětí: Do 60 V
  • Maximální výkon: Do 100 W

Připojené soubory

Pro více informací nás kontaktujte

Napětím kontrolovaný proudový zdroj CS580 vhodný zejména pro použití s ​​citlivými AC zařízeními jakými jsou Lock-in zesilovače, poskytující přímočarou metodu generování nízko-šumového proudu v závislosti na střídavém nebo stejnosměrném napětí. Proud od 100 fA do 100 mA je buzen nastavitelným napětím "compliance voltage" v rozsahu ± 50 V a s maximálním výkonem 5 W je vhodným nástrojem pro výzkum v oblasti polovodičů, supravodivosti, nanotechnologie a mnoho dalších.

Mikroprocesor, který řídí nastavování zdroje z předního panelu nebo vzdáleně přes příslušné rozhraní je zapnutý pouze během krátkých intervalů nutných ke změně nastavení. Tato neaktivita mikroprocesoru způsobuje výjimečnou vlastnost proudového zdroje - pokles digitální interference na minimum.

Proudový zdroj CS580 je možné ovládat vzdáleně přes RS-232 pomocí standardních SCPI příkazů. Pro kompletní elektrické odizolování zdroje je k dispozici optické komunikační rozhraní. Tímto rozhraním lze zdroj konfigurovat připojením ke komunikačnímu mostu SX199, zařízení také od výrobce SRS. SX199 má komunikační rozhraní GPIB, Ethernet nebo RS-232 a optické porty na současné ovládání až čtyř zařízení.



Parametry CS580:

  • rozsah AC / DC proudu od 100 fA do 100 mA
  • napětí "compliance voltage" ± 50 V s chybou 0,5% + 0,2 V
  • nastavitelný zisk od 1nA/V až 50 mA/V
  • maximální výkon 5 W
  • vstup -2 V až 2 V, impedance 100 kOhm, konektor BNC
  • komunikační rozhraní RS-232 a optické rozhraní pro úplné elektrické odizolování
  • nízký teplotní drift
  • šířka pásma do 150 kHz

Související fotografie

CS580_front CS580rear
