Měřič výkonu BK5335B

bk5335b_main
BK logo

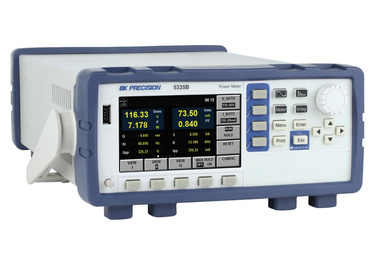

Produkt BK5335B od firmy BK Precision je kompaktní jednofázový AC/DC měřič výkonu. Měření spotřeby energie, parametry výkonu - výkon, proud, napětí, účiník, frekvence, fáze. Dodatečné funkce, měření harmonického zkreslení do 50. řádu, mód osciloskopu a integrační funkce. Uplatnění měření výkonu, dodané a spotřebované elektrické energie z rozvodné sítě, měření střídače, spotřební elektroniky apod. Měření od 0,5 Hz do 100 kHz. 4,3 palcový, barevný LCD displej.

Připojené soubory

Pro více informací nás kontaktujte

Technické parametry:

  • napěťový měřicí rozsah 0 - 600 Vrms
  • proudový měřicí rozsah 0 - 20 Arms
  • frekvenční rozsah 0,5 Hz - 100 kHz
  • 0,1 základní přesnost (měření napětí, proud)
  • 4,3 palcový LCD displej
  • měření a zobrazení až 12 parametrů zároveň
  • zachycení náběhového proudu a přepětí
  • THD měření až do 50. řádu
  • integrační měření
  • zobrazení průběhu veličiny v časové doméně (osciloskop mód)
  • schopnost měřit elektrickou energii spotřebovanou a dodanou
  • sekundární fuknce měření účiníku, frekvence a fáze
  • komunikační rozhraní USB, GPIB, RS-232, LAN, vstup pro externí senzor
  • lineární a frekvenční filtr pro odrušení šumu
  • možnost propojení měřiče výkonu a DUT skrze propojovací krabičku TLBB53
  • váha 2,8 kg
  • rozměr 214,5 x 88,2 x 354,6 (mm)
  • balení zahrnuje: manuál, manuál instrukční sady, AC nabíjecí adaptér, USB kabel typu A-B, certifikát o kalibraci

BK5335B

Profesionální měřič výkonu BK5335B od firmy BK Precision umožňuje jednoduše odměřit elektrickou energii v podobě výkonu dodaného i spotřebovaného do určitého systému. Dále měří hodnoty napětí do 600 voltů a proudu do 20 ampérů. Frekvenční rozsah přístroje je od 0,5 Hz do 100 kHz. Dále tento přístroj umožňuje měřit a zobrazit harmonické složky napětí, proudu, činného a jalového výkonu a fáze. Hodnoty činitele harmonického zkreslení THD jsou vypočítány až do 50. řádu.

Wattmetr BK5335B disponuje mnoha flexibilními funkcemi a možnostmi. Na zadním panelu se nachází vstup pro externí senzor. Po připojení proudového snímače lze s přístrojem měřit proud nad 20 A. Obdobně se nabízí možnost měřit a kontrolovat rychlost otáček motoru používající PWM. Wattmetr sleduje hodnoty proudu, frekvence a napětí. V Osciloskop módu se jednoduše zobrazí průběhy napětí nebo proudů v závislosti na čase.

Z příslušenství k wattmetru lze doobjednat přechodovou krabičku TLBB53. Po propojení přístroje a testovacího zařízení (Device under test) skrze krabičku je zabezpečeno napájení.





Související fotografie

bk5335b_rear_panel bk5335b_motor bk5335b_integration_function
